Bei Anlagen mit Außenluftzufuhr dürfen Sie die Baugruppe aus Motor und Verbrennungsluftklappe nicht so
montieren, dass der Motor unterhalb der Klappe liegt. Kondensat könnte andernfalls in den Motor fließen und
diesen zerstören.
Um Schäden an der Elektronik zu vermeiden, sämtliche Leerrohre für die notwendige Verkabelung von der
Elektronik zur Heizkammer in den Bodenbereich der Heizkammer führen. Leerrohre wegen der Temperatur-
belastung nicht im Deckenbereich der Heizkammer enden lassen.
Alle Bauteile der Elektronik müssen nach dem Einbau für Überprüfung und Austausch zugänglich sein. Be-
rücksichtigen Sie die jeweils zulässigen Temperaturbelastungen bei der Auswahl des Einbauortes. Bauteile
nicht in geschlossene Kammern einbauen, sondern durch Belüftung für Wärmeabtransport sorgen.
9

LUFTEINSTELLUNG

Einstellung von Primär- und Sekundärluft für HKD 5.1/20, HKD
5.1/12 und GOT 44/55
Nach erfolgter Montage, die Holzkeile aus dem Primär- und Sekun-
därluftspalt entfernen und die Luftspalte für Primärluft (PL) und Sekun-
därluft (SL) einstellen. Um die Luftspalte zu verändern, können Sie die
Luftleitplatte in den Positionen 1 oder 2 einhängen und mit der Stell-
schraube justieren.
HKD 5.1/20
PL 22 mm
SL 10 mm
Einstellung von Primärluft für HKD 6.1
Nach erfolgter Montage die Position der Luftleitplatte überprüfen. Den
Spalt für die Sekundärluft können Sie über zwei Schrauben auf der
Luftleitplatte (Erreichbar durch die geöffnete Feuerungstür, im Bild ge-
kennzeichnet mit X) einstellen.
© 2021 Brunner GmbH
HKD 5.1/12 GOT 44/55
12 mm 16 mm
10 mm 15 mm

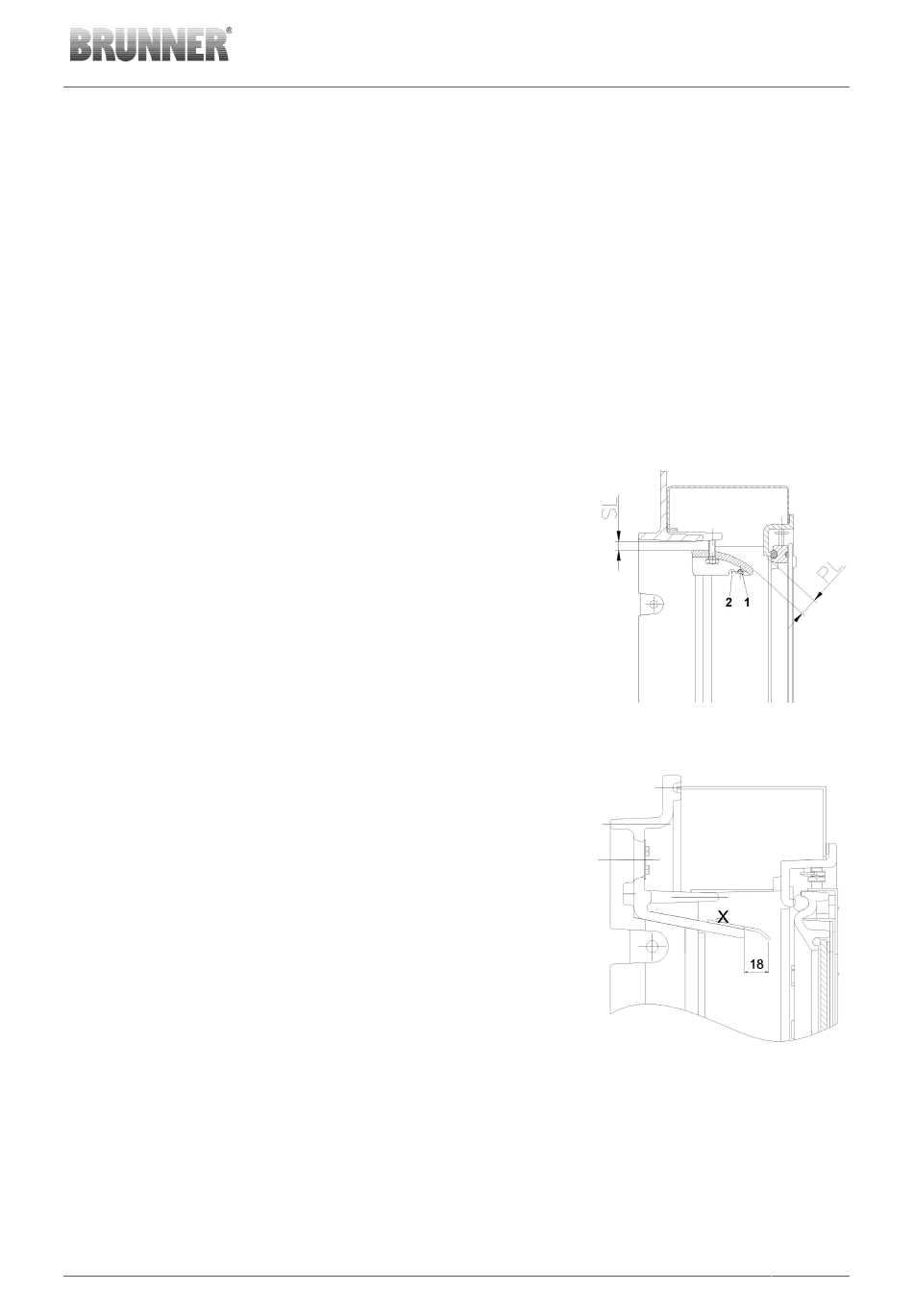

Abbildung 4: Lufteinstellung HKD 5.1 /
Abbildung 5: Lufteinstellung HKD 6.1
(1.21)
GOT 44/55
