Brunner HKD 5.1/12 GOT Bedienungs- Und Aufbauanleitung Seite 15

Planung und Einbau - GOT 5.1/20
Daten für Funktionsnachweis
max. Brennstoffumsatz
Druckverlust
1)
Verbrennungsluftanschluß Ø
GOT
GOT-Verbrennungsluftöffnung
Gewicht
Gewicht Drehtür / Schiebetür
1) Die Druckverluste der GOT hängen vom Brennstoffumsatz ab (vgl. Auslegungsdiagramm). Bei großen Füllmengen
empfehlen wir Brennraumausführungen mit Sekundärlufteintritt (VL+ZL).

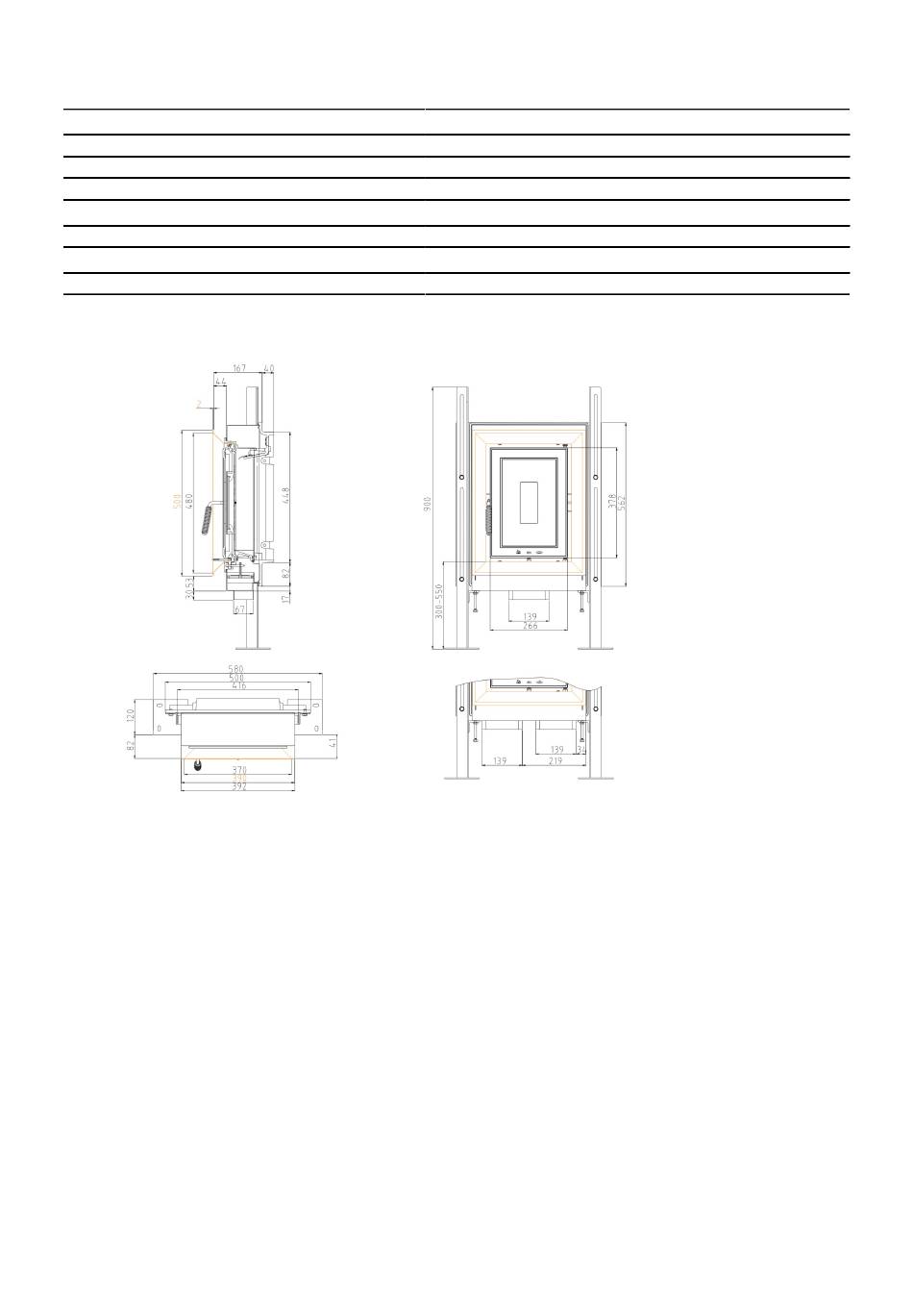

Für Zeichnungsdaten zur CAD-Planung empfehlen wir PaletteCAD. Laufend aktualisierte Maßzeichnungen unter ww-
w.brunner.de
Rahmen/Abgasstutzen/Verbrennungsluftstutzen/Frontvarianten farblich markiert.
kg/h
Pa
mm
cm
2
kg
15
2
160
110
62
... mit Bodenkonsole
Stand: 2021-01-14
