EINSTELLEN DER FEUERUNGSTÜR
Varianten mit selbstschließender Feuerungstür
Die Feuerungstür ist werkseitig eingestellt und muss
nicht verändert werden. Möchten Sie die Tür demon-
tieren, bitte nachfolgende Hinweise beachten. Der
untere Drehpunkt der Feuerungstür ist als Hebe-
scharnier ausgeführt. In der Tür ist ein Gewindebol-
zen fest verschraubt, der in eine Mutter aus Messing
im Frontrahmen eingreift. Durch Verdrehen der Mes-
singmutter am Sechskant können Sie die Höhenlage
der Tür verstellen. Zur Demontage der Tür wird die
Mutter soweit gedreht, bis der Gewindebolzen nicht
mehr in die Mutter eingreift. Dann die Tür kurz anhe-
ben und leicht nach vorne unten absenken.
Die Messingmutter ist mit einem Gewinde-
stift gegen Verdrehen gesichert. Erst nach
Lockern des Gewindestifts am Sechskant
drehen.
Der Gewindestift ist nach Herausnehmen der Luft-
leitplatte von der Innenseite zugänglich (siehe Bild
"Position der Stiftschraube"). Die Messingmutter
muss nach Abschluss der Einstellarbeiten wieder
durch Anziehen des Gewindestiftes gesichert wer-
den!
Wenn Sie die Tür zu hoch stellen greift das Gewin-
de in der Offenstellung nicht mehr, die Tür fällt her-
aus. Immer nach Einstellung sicheren Halt in der Of-
fenstellung überprüfen.
Bei der EAS/EOS-Version löst das Absenken des Gewindebolzen beim Schließen der Tür den Türkontakt
aus. Ein Höherstellen der Tür kann dazu führen, dass der Türkontakt nicht mehr geschaltet wird.
Die Funktion der Türkontaktschalter unbedingt prüfen. Verpuffungsgefahr!
Varianten mit nicht selbstschließender Feuerungstür
Um die Höheneinstellung der Feuerungstür bei Varianten mit nicht selbstschließender Feuerungstür zu än-
dern ist es erforderlich die Feuerungstür auszuhängen.
Um die Feuerungstür ausbauen zu können ist es erfoderlich die Blende zu demontieren. Hierzu die vier
Schrauben der Blendenbefestigung lösen und die Blende abziehen. Siehe hierzu auch die Aufbauanleitung
des Heizkamins, bzw. die Montageanleitung der Blende.
10
(1.21)

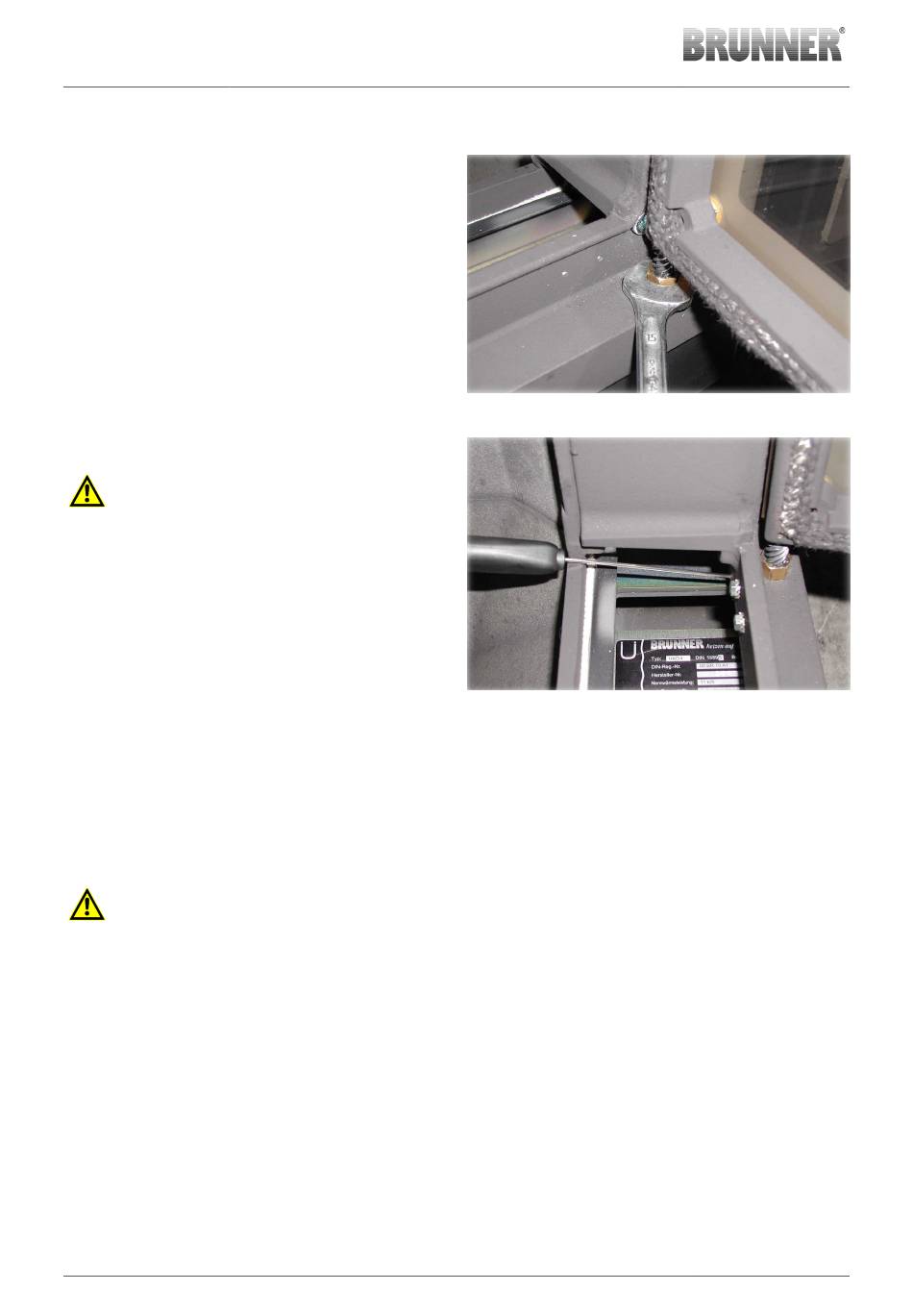

Abbildung 6: Verstellen der Messingmutter
Abbildung 7: Position der Stiftschraube
