11 MONTAGE DES VERBRENNUNGSLUFT-STEL-
LELEMENTS FÜR GERÄTE MIT HANDBEDIENUNG
ACHTUNG: Die folgende Anleitung für den Umbau
des Verbrennungsluft-Stellelements findet nur bei
Geräten mit Handbedienung Anwendung! Bei Ge-
räten mit EOS/EOR ist die Schiebeplatte mit einer
Schraube gegen ein versehentliches Verstellen gesi-
chert.

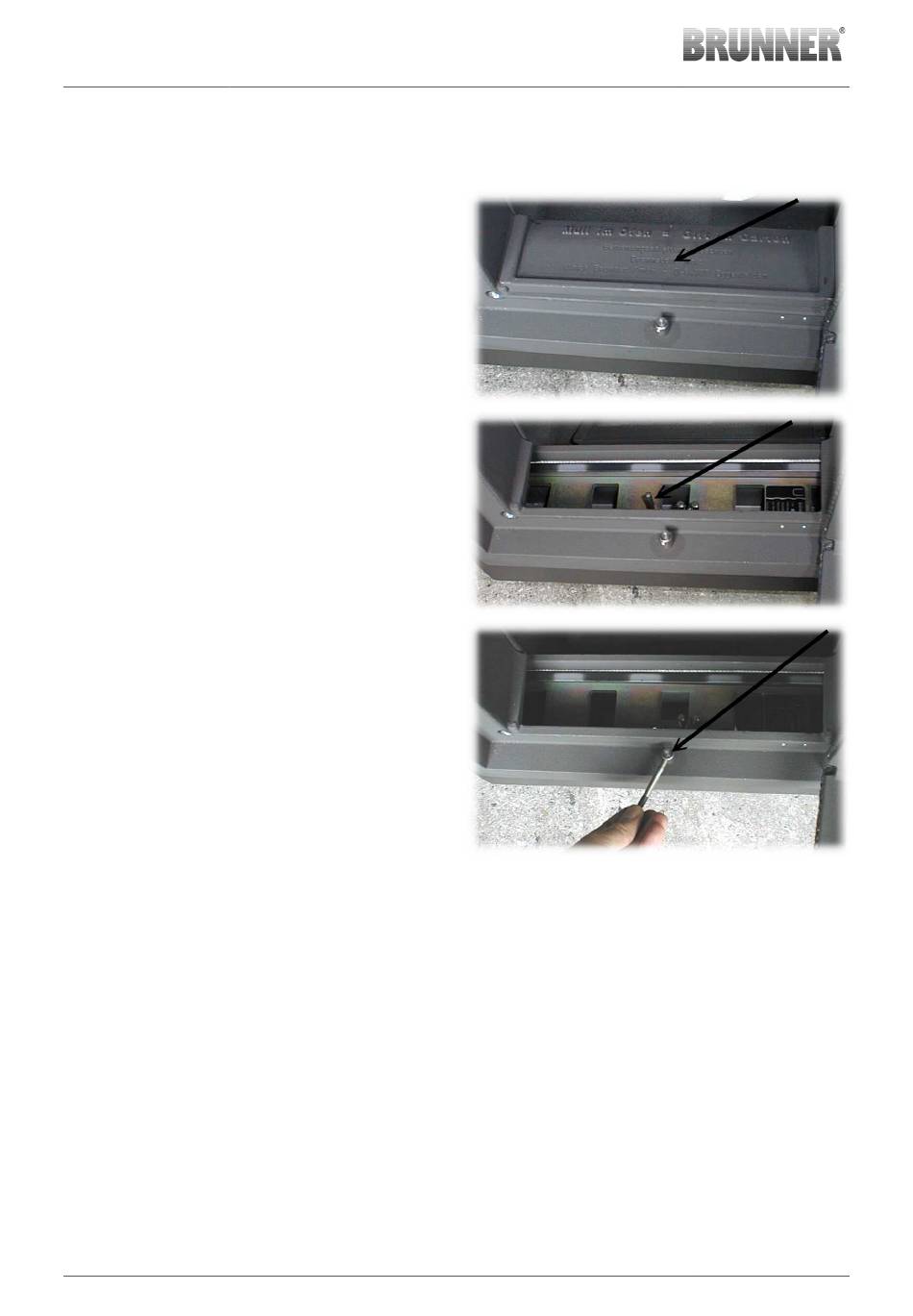

Das Verbrennungsluft-Stellelement ist während des
Transportes in die Schiebeplatte der Verbrennungs-
luftzufuhr als Transportsicherung eingebaut (siehe
Hinweispfeil im mittleren Bild).
Um das Verbrennungsluft-Stellelement für den
Handbetrieb des Heizeinsatzes zu montieren, heben
Sie den Textwinkel (siehe Hinweispfeil im oberen
Bild) ab und schrauben den Stellhebel (siehe Hin-
weispfeil im mittleren Bild) aus der Schiebeplatte.
Nun das Stellelement wie im unteren Bild gezeigt
einschrauben und den Textwinkel wieder aufsetzen.
Funktion prüfen!
