MONTAGE MIT BODENKONSOLE

Beachten Sie:
Die Verbrennungsluft strömt über den Verbrennungsluftstutzen zu. Die Lufteinlassöffnung des Verbren-
nungsluftstutzens darf nicht durch den Ofenmantel versperrt werden. Ausreichend Freiraum vorsehen!
Bei Verwendung der Variante mit EOS/EOR darauf achten, dass unterhalb der Feuerungstür im Ofenmantel
ausreichend Platz für die Türkontaktleitung verbleibt.
Zwischen Grundofentür und Ofenkörper müssen Sie hitzebeständige elastische Dichtmaterialien einsetzen,
um die unterschiedliche Ausdehnung auszugleichen.
Einbaureihenfolge
1 Die Einstellwinkel (EW) in der gewünschten Höhe montieren. Auf
ausreichende Bodenfreiheit achten, mindestens 10 cm Freiraum
unterhalb des Verbrennungsluftstutzens vorsehen. Bei EOS/EOR-
Versionen ausreichend Platz für den Formschlauch berücksichti-
gen.
2 Die Grundofentür zwischen die Blechwinkel (BW) setzen und die
vier Feststellschrauben (FS) M8*16 nur leicht anziehen.
3 Grundofentür in Bodenkonsole mit Hilfe der Einstellschrauben (ES)
lotrecht auf die gewünschte Höhe einstellen.
4 Feststellschrauben (FS) nun fest anziehen.
5 Formschlauch (wenn benötigt) anschließen und mit Schlauchschel-
le sichern.
6 Vorschub auf der Feuerraumseite einsetzen.
7 Bei EOS/EOR: Türkontaktleitung verlegen. Der Türkontaktschalter
muss im Schadensfall ausgewechselt werden können.
8 Außenverkleidung fertig stellen.
9 Blende montieren (siehe „Montage der Blende" bzw. der Blende
beiliegende Anleitung).
© 2021 Brunner GmbH (1.21)

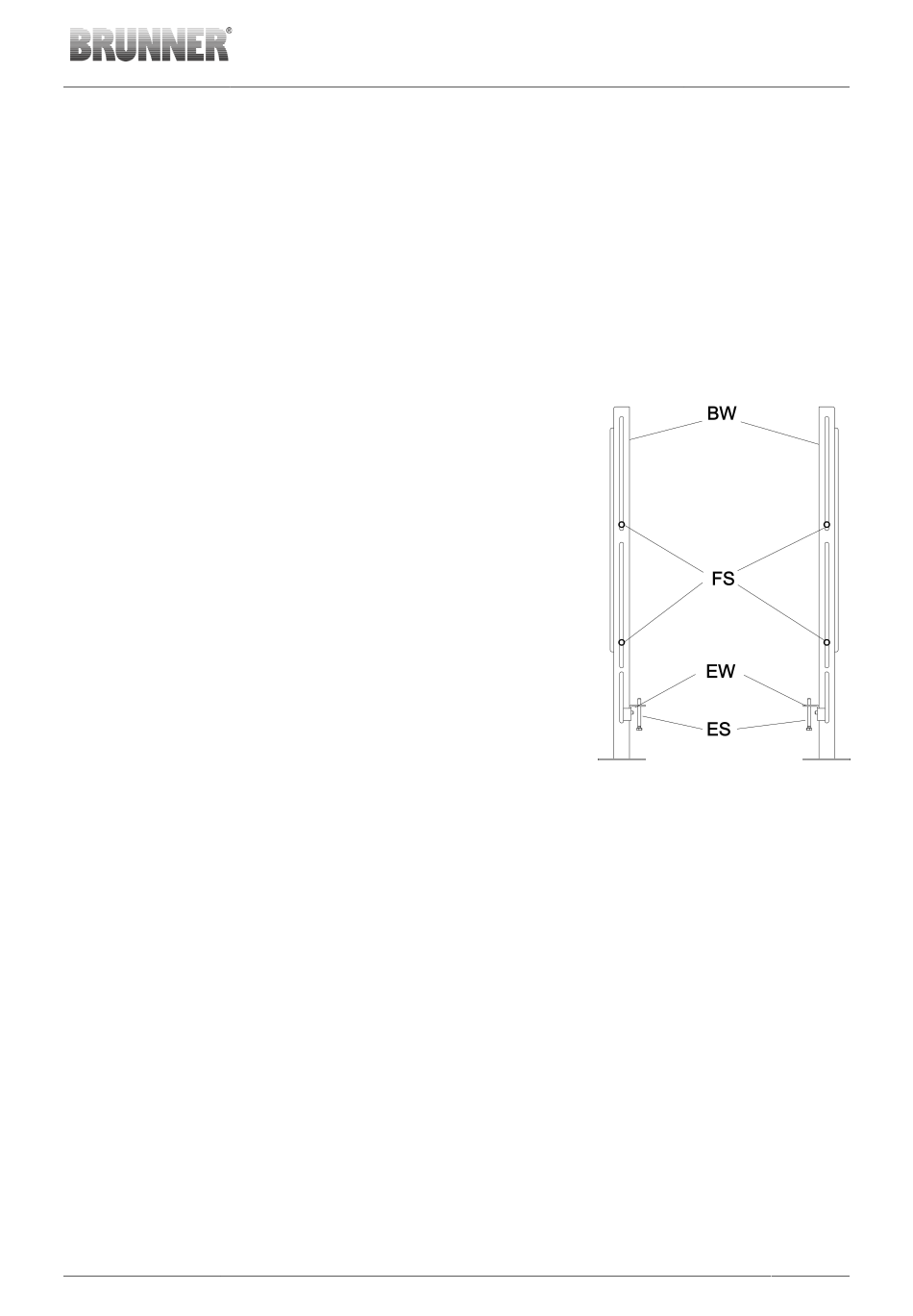

Abbildung 1: Bodenkonsole
