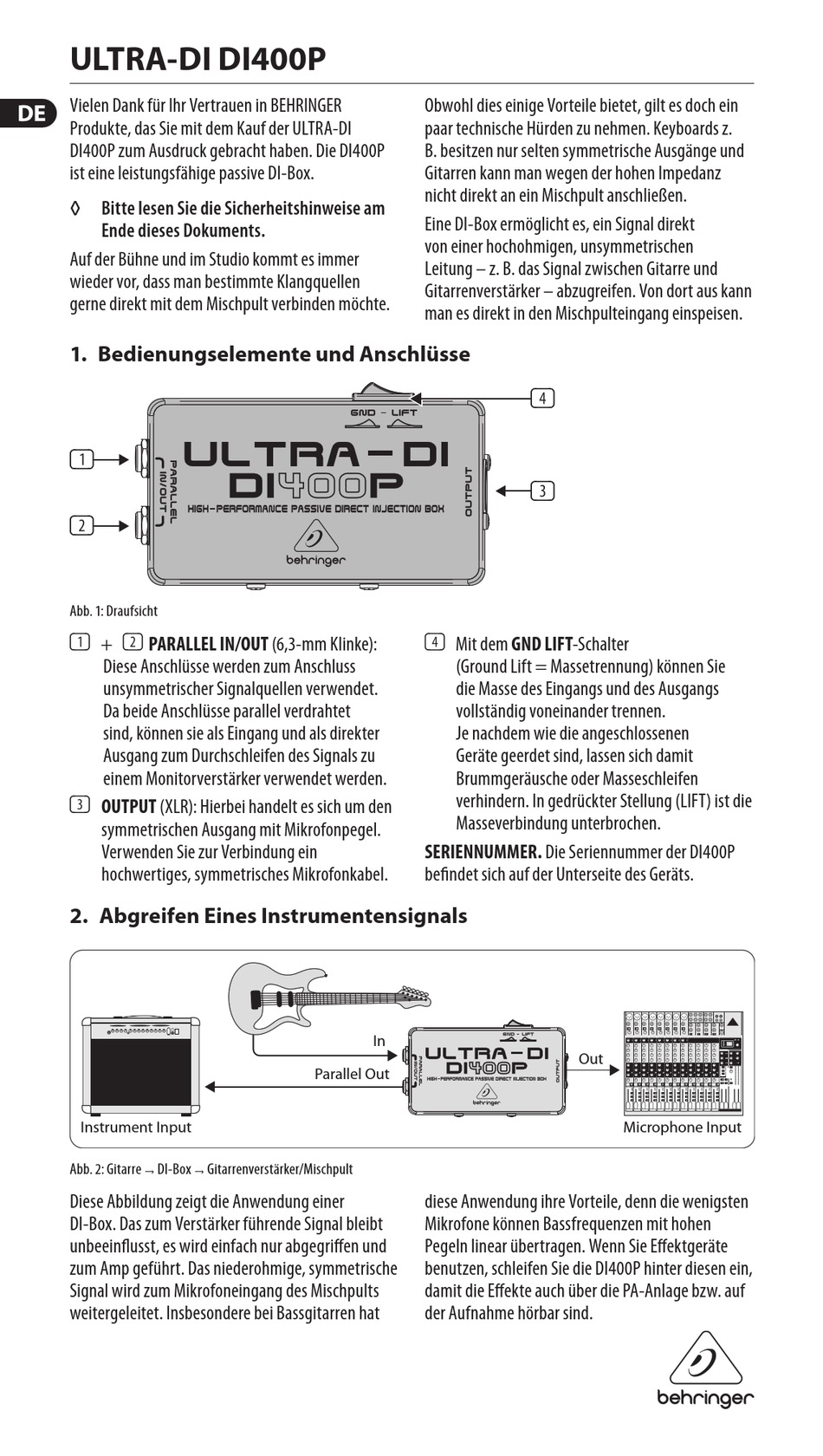

Behringer ULTRA-DI DI400P Bedienungsanleitung

ULTRA-DI DI400P
Vielen Dank für Ihr Vertrauen in BEHRINGER
Produkte, das Sie mit dem Kauf der ULTRA-DI
DI400P zum Ausdruck gebracht haben. Die DI400P
ist eine leistungsfähige passive DI-Box.
◊ Bitte lesen Sie die Sicherheitshinweise am
Ende dieses Dokuments.
Auf der Bühne und im Studio kommt es immer
wieder vor, dass man bestimmte Klangquellen
gerne direkt mit dem Mischpult verbinden möchte.
1. Bedienungselemente und Anschlüsse
(1)
(2)
Abb. 1: Draufsicht
PARALLEL IN/OUT (6,3-mm Klinke):
+
(1) (2)
Diese Anschlüsse werden zum Anschluss
unsymmetrischer Signalquellen verwendet.
Da beide Anschlüsse parallel verdrahtet
sind, können sie als Eingang und als direkter
Ausgang zum Durchschleifen des Signals zu
einem Monitorverstärker verwendet werden.
OUTPUT (XLR): Hierbei handelt es sich um den
(3)
symmetrischen Ausgang mit Mikrofonpegel.
Verwenden Sie zur Verbindung ein
hochwertiges, symmetrisches Mikrofonkabel.
2. Abgreifen Eines Instrumentensignals
Instrument Input
Abb. 2: Gitarre → DI-Box → Gitarrenverstärker/Mischpult
Diese Abbildung zeigt die Anwendung einer
DI-Box. Das zum Verstärker führende Signal bleibt
unbeeinflusst, es wird einfach nur abgegriffen und
zum Amp geführt. Das niederohmige, symmetrische
Signal wird zum Mikrofoneingang des Mischpults
weitergeleitet. Insbesondere bei Bassgitarren hat
Obwohl dies einige Vorteile bietet, gilt es doch ein
paar technische Hürden zu nehmen. Keyboards z.
B. besitzen nur selten symmetrische Ausgänge und
Gitarren kann man wegen der hohen Impedanz
nicht direkt an ein Mischpult anschließen.
Eine DI-Box ermöglicht es, ein Signal direkt
von einer hochohmigen, unsymmetrischen
Leitung – z. B. das Signal zwischen Gitarre und
Gitarrenverstärker – abzugreifen. Von dort aus kann
man es direkt in den Mischpulteingang einspeisen.
Mit dem GND LIFT-Schalter
(4)
(Ground Lift = Massetrennung) können Sie
die Masse des Eingangs und des Ausgangs
vollständig voneinander trennen.
Je nachdem wie die angeschlossenen
Geräte geerdet sind, lassen sich damit
Brummgeräusche oder Masse schleifen
verhindern. In gedrückter Stellung (LIFT) ist die
Masseverbindung unterbrochen.
SERIENNUMMER. Die Seriennummer der DI400P
befindet sich auf der Unterseite des Geräts.
In
Parallel Out
diese Anwendung ihre Vorteile, denn die wenigsten
Mikrofone können Bassfrequenzen mit hohen
Pegeln linear übertragen. Wenn Sie Effektgeräte
benutzen, schleifen Sie die DI400P hinter diesen ein,
damit die Effekte auch über die PA-Anlage bzw. auf
der Aufnahme hörbar sind.
(4)
(3)
Out
Microphone Input
