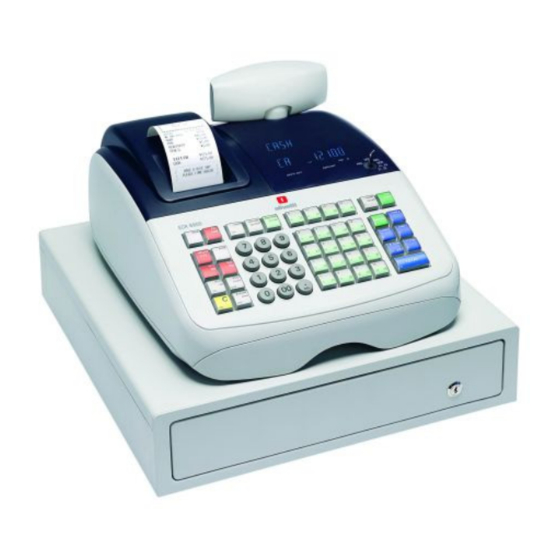

Olivetti ECR8100 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ECR8100:
- Anwenderhandbuch (70 Seiten) ,
- Anwenderhandbuch (140 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Olivetti ECR8100
Inhaltszusammenfassung für Olivetti ECR8100

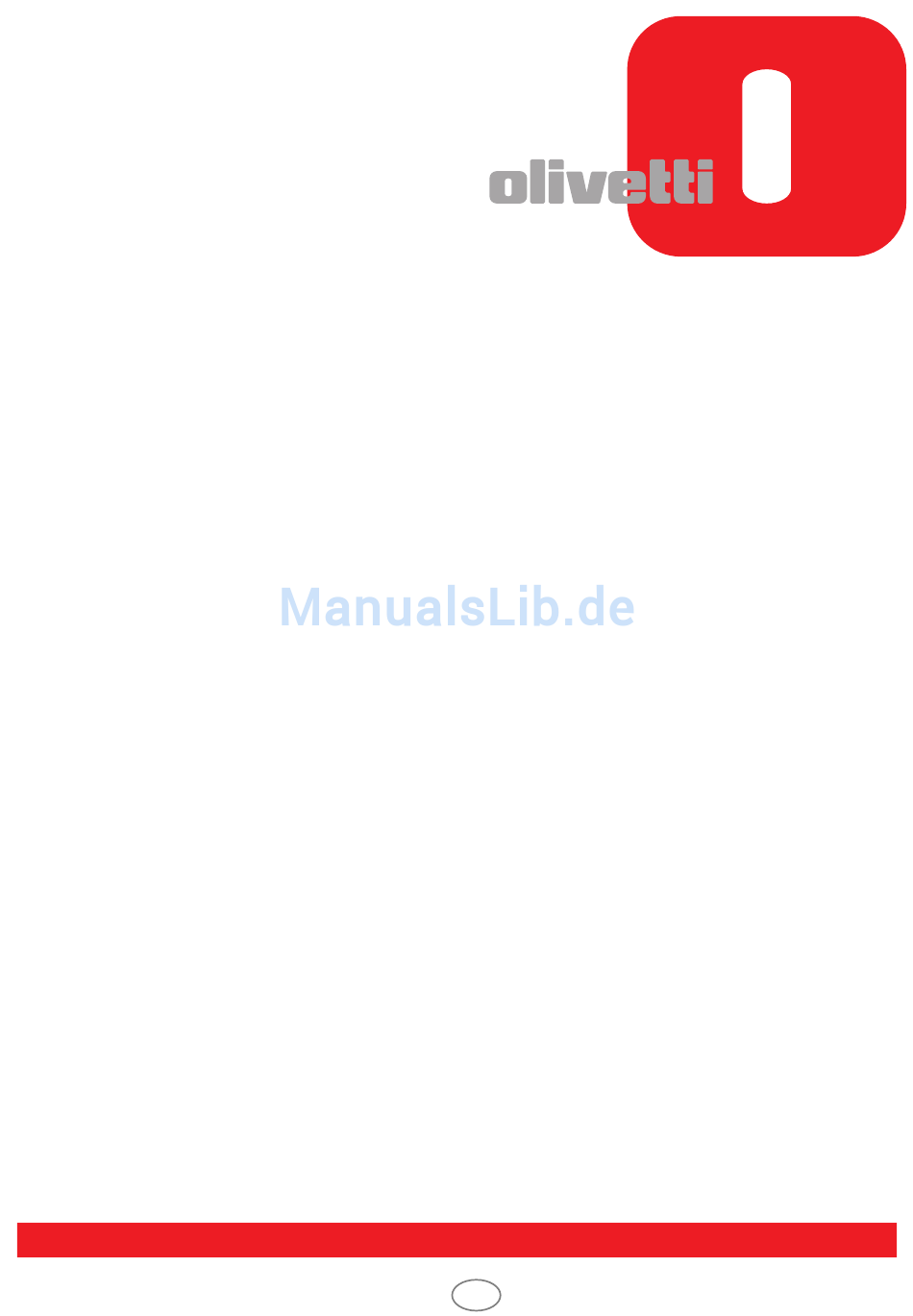

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG ECR8100 PROGRAMMING UTILITY Code: 566601...
- Seite 2 VERÖFFENTLICHT VON: Olivetti S.p.A. www.olivetti.com Copyright © 2011, Olivetti Alle Rechte vorbehalten Wir machen Sie auf Folgendes aufmerksam, was die Funktionstüchtigkeit des Produkts beeinträchtigen könnte: • falsche Stromversorgung; • falsche Montage; falscher oder unangebrachter Einsatz oder jedenfalls nicht in Übereinstimmung mit den Warnhinweisen, die in der mitgelieferten Benutzeranleitung erscheinen;...
-
Seite 3: Inhaltsverzeichnis
INHALT VORAUSSETZUNGEN...................... 4 SOFTWARE ECR-DIENSTPROGRAMM INSTALLIEREN ............ 5 SOFTWARE ECR-DIENSTPROGRAMM FÜR WINDOWS XP KONFIGURIEREN ....7 SOFTWARE ECR-DIENSTPROGRAMM FÜR WINDOWS VISTA ODER WINDOWS 7 KONFIGURIEREN................11 SOFTWARE ECR-DIENSTPROGRAMM BENUTZEN ............16 SOFTWARE ECR-DIENSTPROGRAMM – NEUE REGISTRIERKASSE PROGRAMMIEREN....17 SOFTWARE ECR-DIENSTPROGRAMM – REGISTRIERKASSEN-AKTUALISIERUNG PROGRAMMIEREN .......................... -
Seite 4: Voraussetzungen
VORAUSSETZUNGEN Zur Software-Installation des ECR-Dienstprogramms brauchen Sie Folgendes: • Software ECR-Dienstprogramm, Version Ecr_8100_Software_1.xx.zip • Tischrechner oder Laptop mit USB-Anschluss, Standard 1.1 oder neuer • Ein USB-Druckerkabel. Das USB-Kabel muss gesondert bestellt werden • ECR8100 Registrierkasse. Ecr_8100_Software_1.xx.zip... -
Seite 5: Software Ecr-Dienstprogramm Installieren
32 Bit und 64 Bit Betriebssystemen unterstützt: Win2000 und XP (32 Bit), Vista und Windows 7 (32/64 Bit). Um das OLIVETTI ECR -Dienstprogramm unter Windows zu installieren, befolgen Sie diese Anweisungen hier: Laden Sie die Datei im Format .zip namens “Ecr_8100_Software_1.xx.zip” oder neuere Version (vom Registrierkassen-Kundenservice auf der Olivetti-Webseite aus: http://www.olivetti.com) - Seite 6 Klicken Sie auf Weiter, um mit der Programminstallation fortzufahren. Befolgen Sie dann die Anweisungen auf dem Bildschirm, um die Installation abzuschließen. Klicken Sie zum Installieren. Warten Sie ab, bis die Installation abgeschlossen wurde. Am Ende erscheint die Nachricht “Installation von ECR-Dienstprogramm abgeschlossen”, um anzuzeigen, dass der Installationsvorgang erfolgreich zu Ende geführt wurde.
-
Seite 7: Software Ecr-Dienstprogramm Für Windows Xp Konfigurieren
SOFTWARE ECR-DIENSTPROGRAMM FÜR WINDOWS XP KONFIGURIEREN 1. Schließen Sie die Registrierkasse an eine 220V Steckdose an. 2. Bei der Registrierkasse muss der Schlüssel auf OFF stehen. Hinweis: Die Zeit zum Hoch- und Herunterladen hängt vom Betriebssystem ab, das Sie benutzen, sowie von der Rechnerkonfiguration. - Seite 8 4. Warten Sie ab, bis der Rechner das neu angeschlossene USB-Gerät aufspürt und die Nachricht “Neue Hardware Wizard gefunden” erscheint, danach wird nach den Drivern gesucht. 5. Wählen Sie "Ja, nur dieses Mal" (wie oben abgebildet) und klicken Sie dann auf “Weiter”. 6.
- Seite 9 7. Wählen Sie "Standort in der Suche mit einschließen" und geben Sie den Dateipfad in die Textbox (voreingestellter Standort auf Ihrem PC ist C:\OLIVETTI_ECR_Utility_8100\Driver\w2k_Xp), suchen Sie ihn sonst durch Klicken auf die Schaltfläche “Durchsuchen” und wählen Sie dann den Ordner aus. Nachdem der Pfad in die Box eingegeben wurde, klicken Sie “OK”, um fortzufahren.
- Seite 10 Hardware>Gerätesteuerung und öffnen Sie das Item Anschlüsse, um das Ergebnis zu sehen, das der folgenden Bildschirmseite ähnelt. Das “Olivetti ECR-Dienstprogramm” ist nun auf Ihrem Rechner konfiguriert. 13. Zur Ausführung des Programms Doppelklick auf dem Symbol auf dem Tischrechner oder wählen Sie es aus dem Menü Start>Programme>Olivetti Ecr Utility 8100 aus.
-
Seite 11: Software Ecr-Dienstprogramm Für Windows Vista Oder Windows 7 Konfigurieren
SOFTWARE ECR-DIENSTPROGRAMM FÜR WINDOWS VISTA ODER WINDOWS 7 KONFIGURIEREN 7 1. Schließen Sie die Registrierkasse an eine 220V Steckdose an. 2. Bei der Registrierkasse muss der Schlüssel auf OFF stehen. Hinweis: Die Zeit zum Hoch- und Herunterladen hängt vom Betriebssystem ab, das Sie benutzen, sowie von der Rechnerkonfiguration. - Seite 12 4. Warten Sie ab, bis der Rechner das neu angeschlossene USB-Gerät aufspürt und die Geräte auf das System hochlädt. 5. Gehen Sie zur Rechnersteuerung und befolgen Sie folgende Anweisungen, die auf dem Bildschirm erscheinen. 6. Klicken Sie auf "Steuern" und die unten abgebildete Bildschirmseite erscheint.
- Seite 13 7. Wählen Sie "Sonstige Geräte". 8. Wenn “Sonstige Geräte” angewählt wurde, klicken Sie mit der rechten Maustaste und wählen Sie Eigenschaften. 9. Klicken Sie "Treiber hochladen".
- Seite 14 10. Wählen Sie “Meinen Rechner nach Software-Treibern durchsuchen”. OLIVETTI_ECR_UTILITY_8100 C:\OLIVETTI_ECR_UTILITY_8100 Vista_7_X64 11. Durchsuchen Sie nach Ordnern und geben Sie den Dateipfad in die Textbox ein voreingestellter Standort auf Ihrem PC ist C:\OLIVETTI_ECR_Utility_8100\Driver\Vista (32bit) oder Vista_7_X64 (64bit) und wählen Sie dann den Ordner. Nachdem der Dateipfad in die Box eingegeben wurde, klicken Sie auf “OK”, um fortzufahren.
- Seite 15 12. Wählen Sie “Diesen Software-Driver trotzdem installieren”. 13. Klicken Sie auf "Beenden", um die Installation abzuschließen. Das “Olivetti ECR-Dienstprogramm” ist nun auf Ihrem Rechner konfiguriert. 14. Um das Programm zu starten Doppelklick auf dem Symbol auf dem Tischrechner oder wählen...
-
Seite 16: Software Ecr-Dienstprogramm Benutzen
Mit dem ECR-Dienstprogramm kann der Benutzer die Registrierkasse von einem Rechner aus programmieren und besteht aus folgender Anwendungsumgebung. Um die Schnittstellensprache zu ändern, drücken Sie die Schaltfläche Sprache auswählen. Um den Programmiervorgang zu beginnen, klicken Sie auf das Symbol ECR8100 im Hauptfenster. Die Hauptbenutzerseite erscheint. Wählen Sie Folgendes, um nun anzufangen: •... -
Seite 17: Software Ecr-Dienstprogramm - Neue Registrierkasse Programmieren
Berichte – um Berichte zu erstellen und diese auf Ihrem PC abzuspeichern. • Rückstellen – um die Olivetti Registrierkasse zurückzustellen. Hinweis: Damit die Änderungen, die an der Registrierkasse vorgenommen wurden, abgespeichert werden und somit die modifizierten Programmierseiten sofort zur Anwendung kommen, drücken Sie die... -
Seite 18: Software Ecr-Dienstprogramm - Registrierkassen-Aktualisierung Programmieren
Berichte – um Berichte zu erstellen und diese auf Ihrem PC abzuspeichern. • Rückstellen – um die Olivetti Registrierkasse zurückzustellen. Hinweis: Damit die Änderungen, die an der Registrierkasse vorgenommen wurden, abgespeichert werden und somit die modifizierten Programmierseiten sofort zur Anwendung kommen, drücken Sie die... -
Seite 19: Software Ecr-Dienstprogramm - Logo Einstellen
SOFTWARE ECR-DIENSTPROGRAMM – LOGO EINSTELLEN Um ein Logo auf der Registrierkasse abzuspeichern, muss erst mit dem Rechner ein Bild mit folgenden Eigenschaften erstellt werden: Graphikeigenschaften für das Logo Es bestehen folgende Beschränkungen zum Erstellen des Logos: • Logo-Abmessungen: Breite 288 x Höhe 216 (Pixel) in schwarz-weiß (S/W Modus). •... -
Seite 20: Software Ecr-Dienstprogramm - Hilfe
System sauber bleibt. • Wählen Sie unter Windows 2000 Start > Einstellungen > Systemsteuerungen > Programme hinzufügen/entfernen (je nach Betriebssystem) und wählen Sie dann OLIVETTI ECR- Dienstprogramm, um die zugehörige Software zu entfernen. • Wählen Sie unter Windows XP/Vista/7 Start > Systemsteuerungen > Programme. -
Seite 21: Schnittstelle Barcode-Lesegerät
SCHNITTSTELLE BARCODE-LESEGERÄT Ein Barcode-Lesegerät kann mit einem 9-Pin-Serienanschluss an die Registrierkasse angeschlossen werden. Pin-Zuordnungen für D-Sub 9-Pin (auf der Seite des Barcode-Lesegerätes): Pin Anz. Funktion RS232C Kommunikationsparameter Es kann ein Barcode-Lesegerät mit einer der folgenden Konfigurationen verwendet werden: Baudrate Datenlänge Parität Stop Bit PS700 Voreinstellungen...
