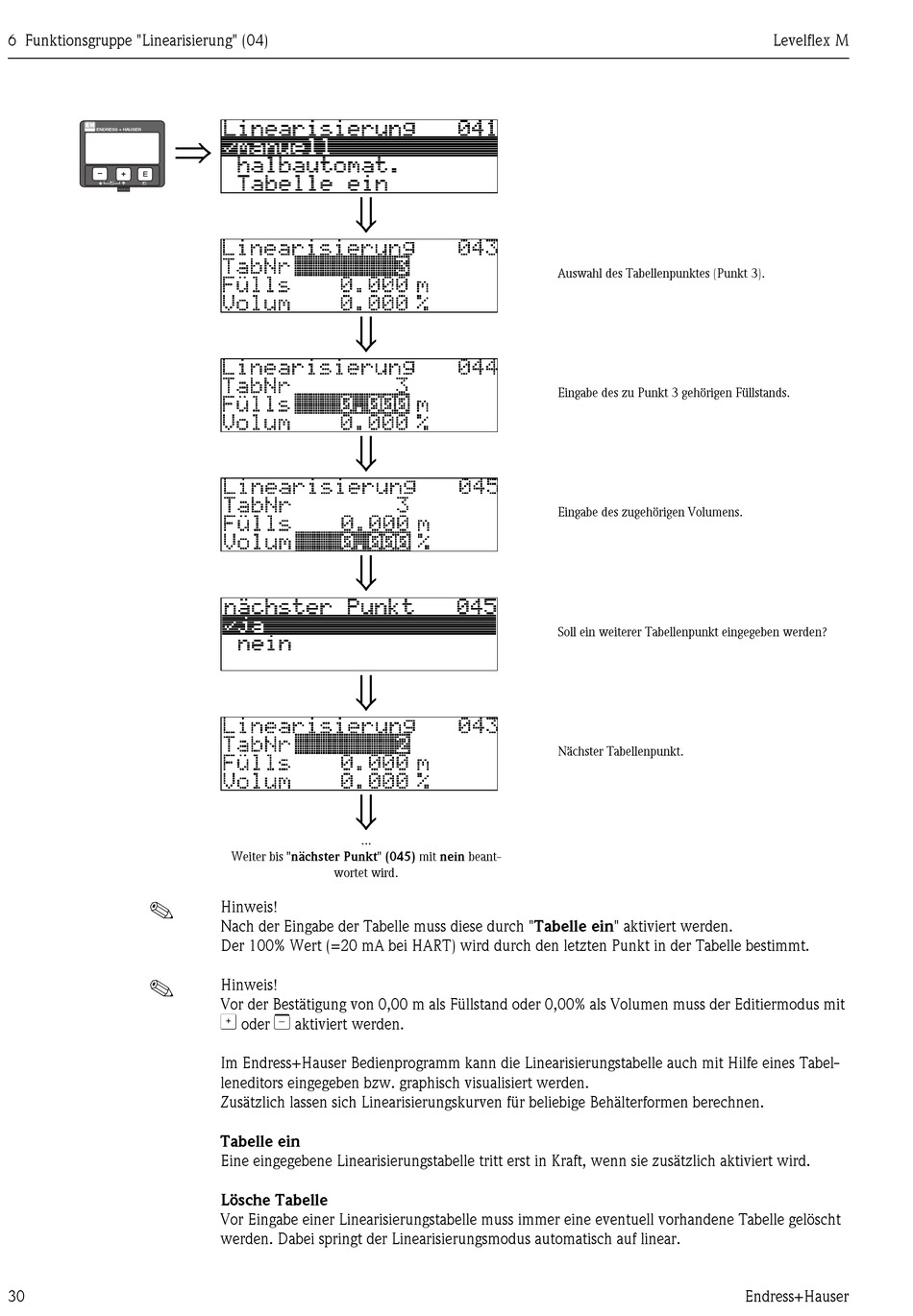

6 Funktionsgruppe "Linearisierung" (04)
⇒
ENDRESS + HAUSER
– +
E
!
!
30
⇓
⇓
⇓
⇓
⇓
⇓
...
Weiter bis "nächster Punkt" (045) mit nein beant-
wortet wird.
Hinweis!
Nach der Eingabe der Tabelle muss diese durch "Tabelle ein" aktiviert werden.
Der 100% Wert (=20 mA bei HART) wird durch den letzten Punkt in der Tabelle bestimmt.
Hinweis!
Vor der Bestätigung von 0,00 m als Füllstand oder 0,00% als Volumen muss der Editiermodus mit
O S
oder aktiviert werden.
Im Endress+Hauser Bedienprogramm kann die Linearisierungstabelle auch mit Hilfe eines Tabel-
leneditors eingegeben bzw. graphisch visualisiert werden.
Zusätzlich lassen sich Linearisierungskurven für beliebige Behälterformen berechnen.
Tabelle ein
Eine eingegebene Linearisierungstabelle tritt erst in Kraft, wenn sie zusätzlich aktiviert wird.
Lösche Tabelle
Vor Eingabe einer Linearisierungstabelle muss immer eine eventuell vorhandene Tabelle gelöscht
werden. Dabei springt der Linearisierungsmodus automatisch auf linear.
Auswahl des Tabellenpunktes (Punkt 3).
Eingabe des zu Punkt 3 gehörigen Füllstands.
Eingabe des zugehörigen Volumens.
Soll ein weiterer Tabellenpunkt eingegeben werden?
Nächster Tabellenpunkt.
