Profildichte-Messung - Endress+Hauser Proservo NMS80 Betriebsanleitung

Proservo NMS80
Endress+Hauser

Profildichte-Messung

Für die Profildichte existieren drei Messbefehle (siehe unten).
Der NMS8x misst ein Dichteprofil entsprechend einem definierten Intervall von bis zu
50 Punkten.
G
1c
H
I
J

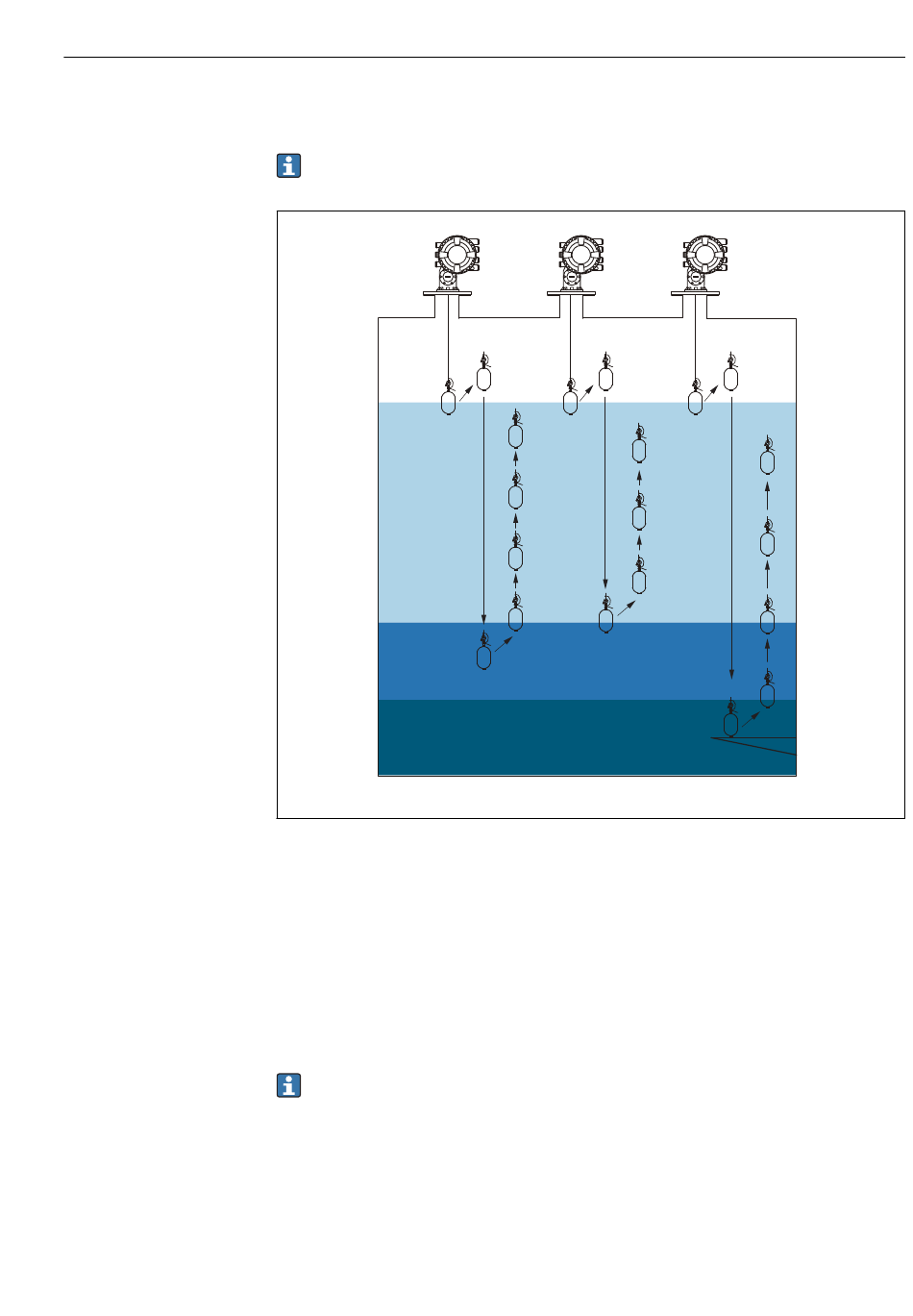

 54 Übersicht über die Profildichte (1a, 2a, 3a... zeigen die Abfolge der Verdrängerbewegung an)
A Tank profile
B Interface profile
C Manual profile
D Flüssigkeitsstand
E Obere Trennschicht
F Untere Trennschicht
G Gasphase
H Upper density
I Middle density
J Lower density
K Tankboden
Für die Dichtemessung gibt es zwei Modi.
• Normaler Messmodus: Profilpunkte werden an exakt konfigurierten Positionen
gemessen.
• Kompensationsmodus: Profilpunkte werden an einem Vielfachen des Messtromme-
lumfangs gemessen, um die Genauigkeit noch weiter zu verbessern.
Wie gewohnt den normalen Messmodus auswählen. Wird der Kompensationsmodus
ausgewählt, passt der NMS8x die Messpositionen automatisch an und wählt die Stel-
len aus, an denen die genaueste Dichtemessung möglich ist.
C B
2c
2b
1b
7c
6b
6c
5b
5c
4b
4c
3b
3c
K
Inbetriebnahme
A
2a
1a
D
7a
6a
5a E
4a
F
3a
A0029105
105
