Endress+Hauser Proservo NMS80 Technische Information Seite 9

Proservo NMS80
Endress+Hauser
Typische Tankinstallation
A
1
6
3
4
5

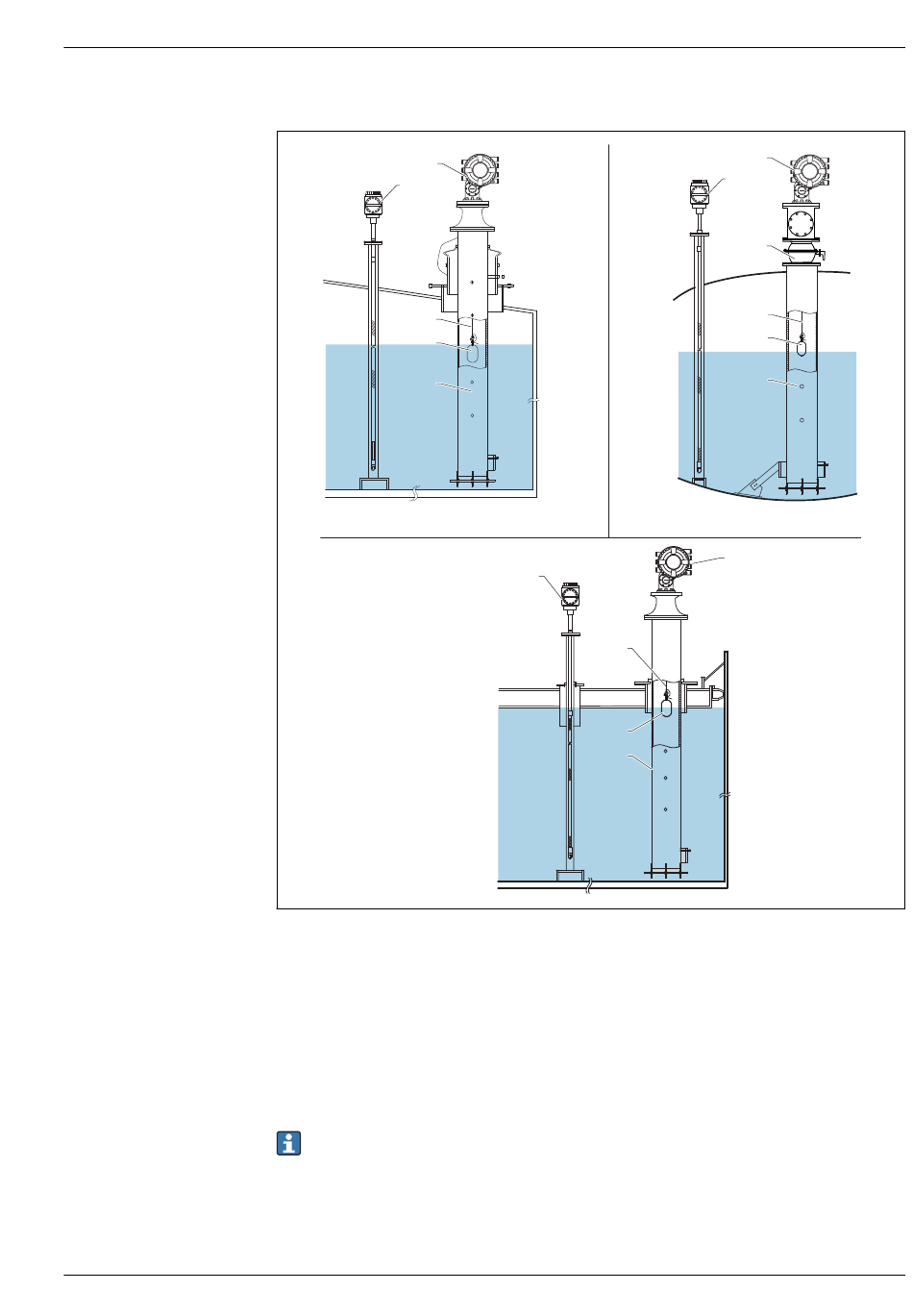

 3 Typische Tankinstallation
A Festdachtank
B Hochdrucktank
C Schwimmdachtank mit Schwallrohr
1 NMS8x
2 Kugelhahn
3 Messdraht
4 Verdränger
5 Schwallrohr
6 Prothermo NMT53x
Bei Installation des NMS8x auf einem Schwimmdachtank muss zum Schutz des Messdrahtes
ein Schwallrohr verwendet werden. Andernfalls kann der Draht durch Stöße von außen bre-
chen.
B
C
6
3
4
5
1
6
2
3
4
5
1
A0026725
9
