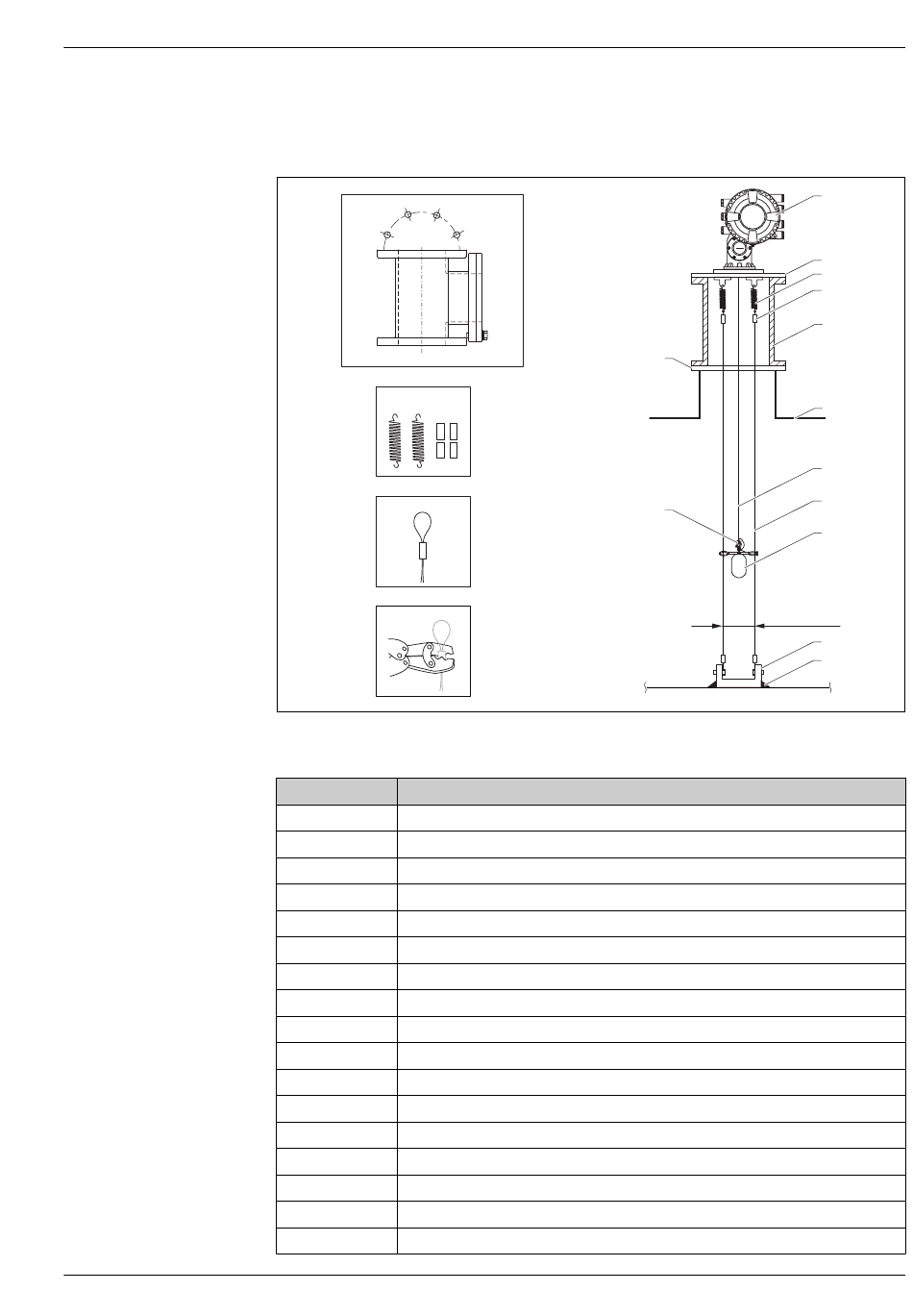

Montage mit Führungsdrähten
Es besteht auch die Möglichkeit, den Verdränger mit Führungsdrähten zu sichern, um ein Schwingen
des Verdrängers zu vermeiden.
A
B
C
D
 17 Führungsdraht; Maßangabe mm (in)
Nr.
A Kalibrierkammer
B Feder und Klemmhülse
C Führungsdrahtmuffe
D Crimpzange
1 NMS8x
2 Rohrreduzierplatte (inkl. Fühungsdrahtoption)
3 Feder, SUS304 (inkl. Fühungsdrahtoption)
4 Klemmhülse, SUS316 (inkl. Fühungsdrahtoption)
5 Kalibrierkammer für Instandhaltung
6 Tank
7 Messdraht
8 Führungsdraht, SUS316 (inkl. Fühungsdrahtoption)
9 Verdränger mit Ringen (inkl. Fühungsdrahtoption)
10 Montageösenplatte, SUS304 (inkl. Fühungsdrahtoption)
11 Schweißstelle
12 Drahtring, SUS316L
13 Flansch
13
12
100 (3.94)
Beschreibung
1
2
3
4
5
6
7
8
9
10
11
