Diagnose und Störungsbehebung
172
12.2

Diagnoseinformation via Leuchtdioden

12.2.1

Messumformer

Proline 500 – digital

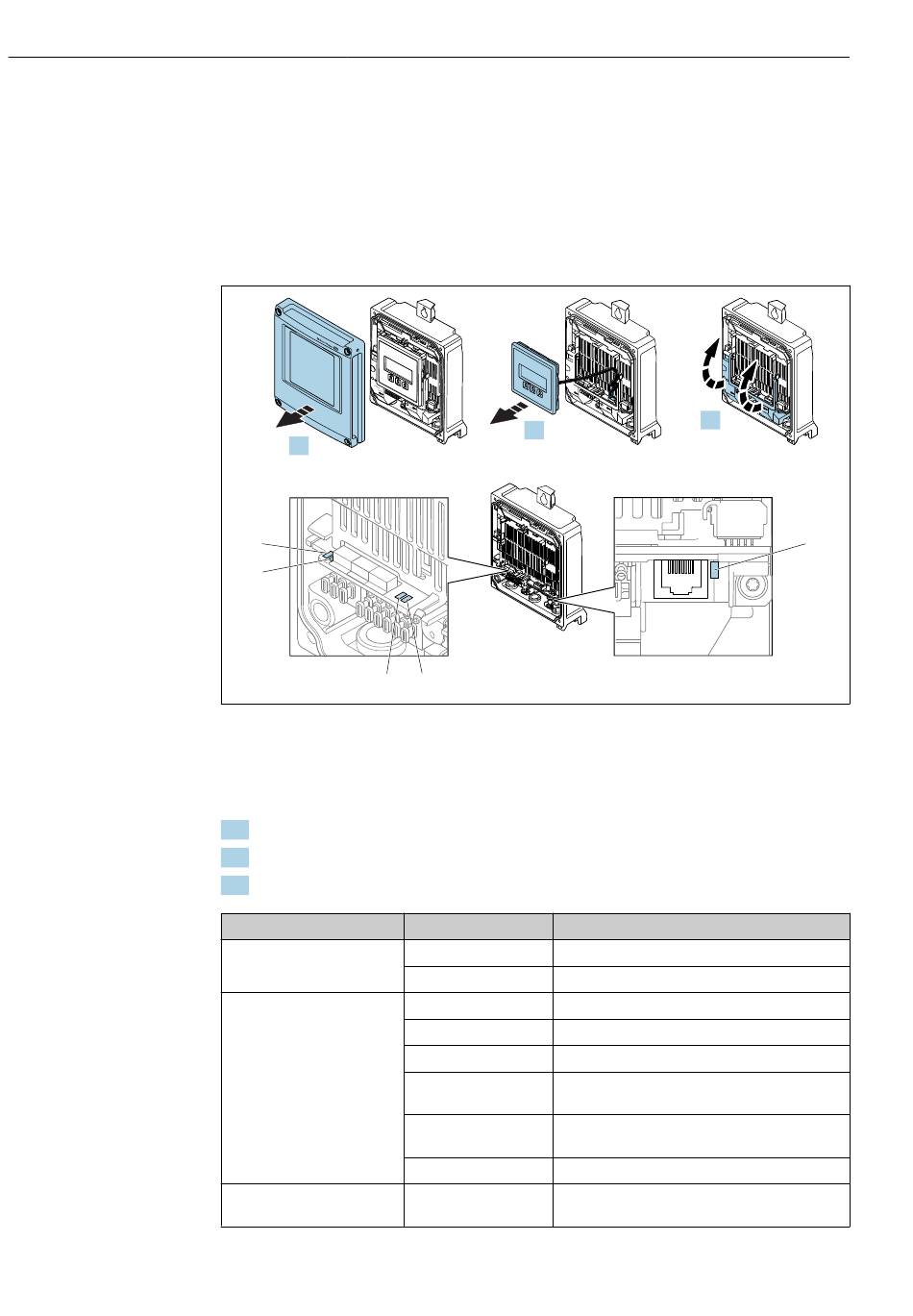

Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
1.
1
2
3
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv, Ethernet Link/Activity
1. Gehäusedeckel öffnen.
2. Anzeigemodul entfernen.
3. Klemmenabdeckung hochklappen.
LED
1 Versorgungsspannung
2 Gerätestatus (Normalbe-
trieb)
2 Gerätestatus (Beim Auf-
starten)
E S
C
-
+
-
2.
4
Farbe Bedeutung
Aus Versorgungsspannung ist aus oder zu niedrig.
Grün Versorgungsspannung ist ok.
Aus Firmwarefehler
Grün Gerätestatus ist ok.
Grün blinkend Gerät ist nicht konfiguriert.
Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung"
ist aufgetreten.
Rot Diagnoseereignis mit Diagnoseverhalten "Alarm" ist
aufgetreten.
Rot blinkend/Grün Gerät startet neu.
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Proline Promass F 500 PROFIBUS PA
3.
Endress+Hauser
5
