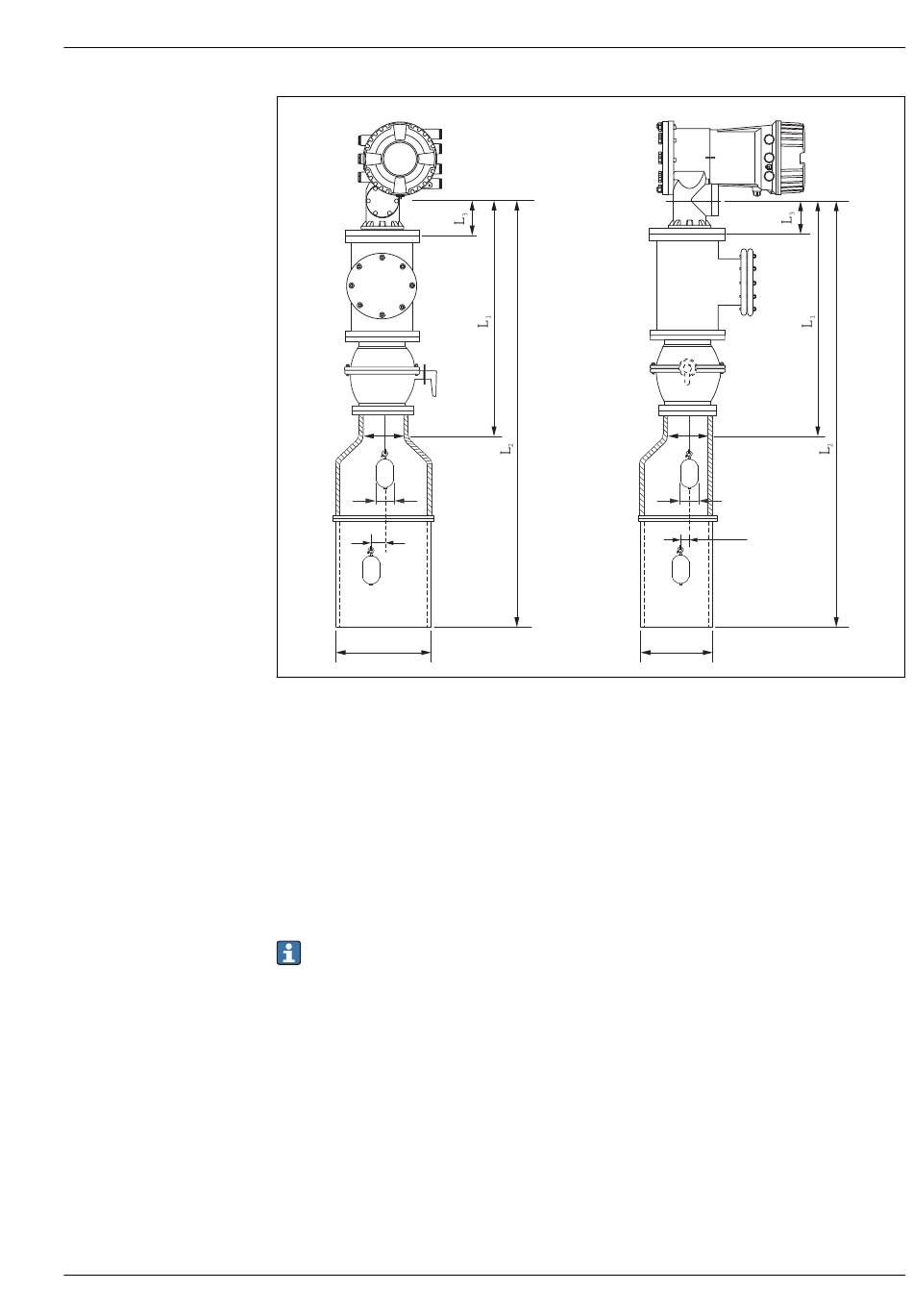

 13 Montage mit asymmetrischem Schwallrohr
A Frontansicht
B Seitenansicht
L Länge vom Mittelpunkt des Kalibrierfensters bis zum oberen Teil des Schwallrohrs
1
L Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Schwallrohrs
2
L Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Flansches
3
D Durchmesser des oberen Teils des Schwallrohrs
1
D Durchmesser des Schwallrohrs
2
d Durchmesser des Verdrängers
p Drahtposition in Längsrichtung vom Mittelpunkt des Flansches
(Lx)
r Offset in radialer Richtung
• L : Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Flansches
3
(77 mm (3,03 in) + Flanschdicke).
Für JIS 10K 150A RF beträgt die Flanschdicke 22 mm (0,87 in).
• Bei Verwendung eines asymmetrischen Schwallrohrs müssen Sie die seitliche Verschiebung
des Verdrängers berücksichtigen und die Einbaurichtung des NMS8x wie in der Abbildung
gezeigt einhalten.
• Zur Berechnung der erforderlichen Schwallrohrdurchmesser sollte die nachfolgende Formel
verwendet werden. Die folgenden Tabellen enthalten die notwendigen Parameter zur Berech-
nung der Schwallrohrmaße. Vergewissern Sie sich, ein Schwallrohr mit geeigneten Maßen zu
verwenden (siehe Maßangaben in der Tabelle).
• Der Offset in radialer Richtung (r) ist nur für die 47 m (154,20 ft)- und 55 m (180,45 ft)-
Messtrommel erforderlich. Für alle anderen Messtrommeln beträgt der Offset 0 mm/in.
B
D
1
d
p (L ) x
D
2
