Elektrischer Anschluss
Kabelverschraubung
Klemmen
14
Hilfsenergie
Anschlussraum

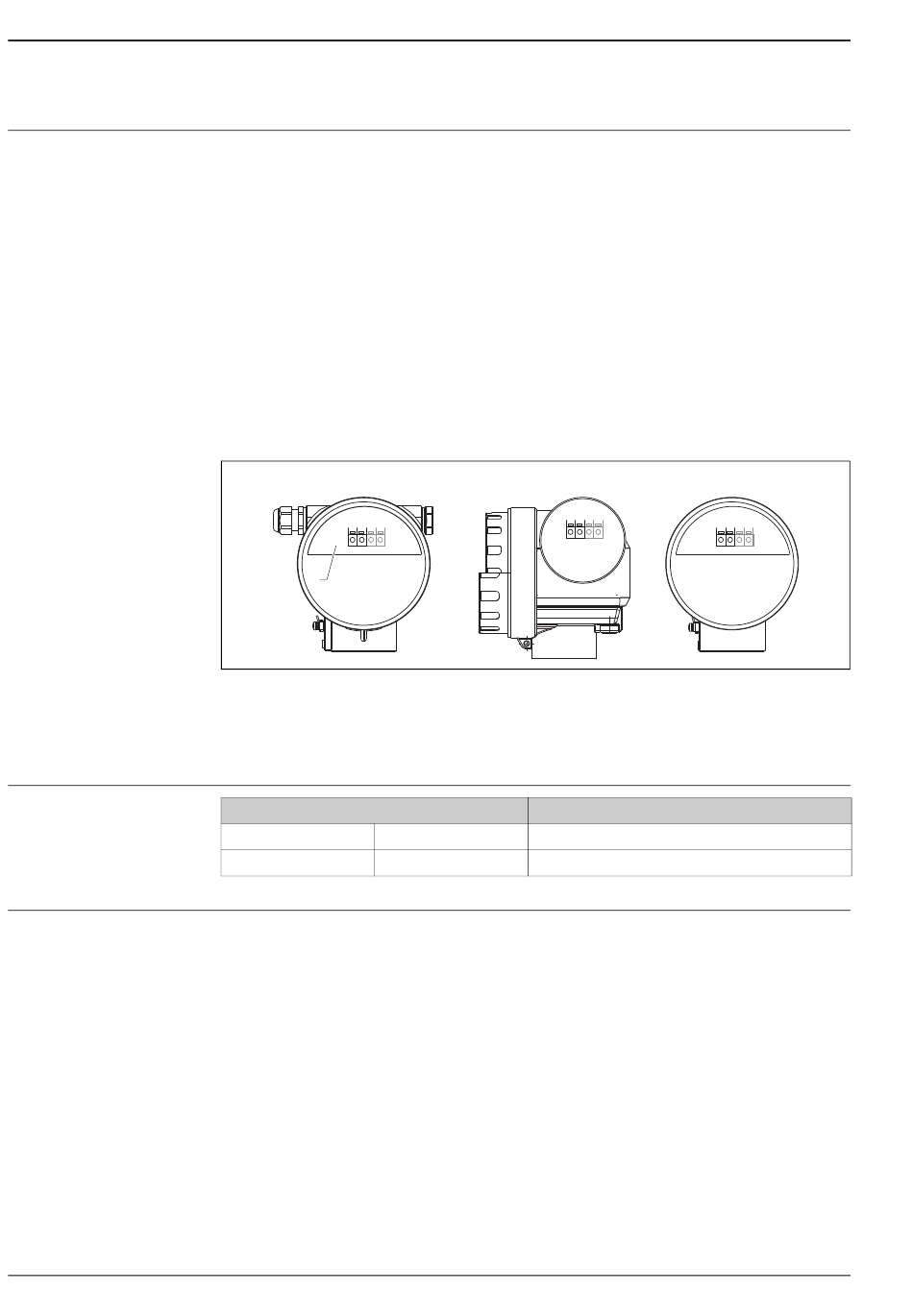

Es stehen drei Gehäuse zur Verfügung:
• Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für:
– Standard,
– Ex ia,
– Ex ia mit Staub-Ex.
• Aluminium Gehäuse T12 mit separatem Anschlussraum für:
– Standard,
– Ex d,
– Ex ia (mit Überspannungsschutz),
– Staub-Ex.
• 316L Gehäuse F23 für:
– Standard,
– Ex ia,
– Ex ia mit Staub-Ex.
Die Elektronik und der Stromkreis sind vom Antennenkreis galvanisch getrennt.
A
1
2
3
4
1
A
Gehäuse F12
B
Gehäuse T12
C
Gehäuse F23
1
Abgedichteter Anschlussraum
Typ
Standard, Ex ia, IS
Kunststoff M20x1,5
Ex em, Ex nA
Metall M20x1,5
Für Aderquerschnitte 0,5
2,5 mm
...
B
1 2
3 4
Klemmbereich
5...10 mm (0.2...0.39 in)
7...10,5 mm (0.28...0.41 in)
2
(20
14 AWG).
...
Micropilot M
C
1
2
3
4
L00-FMR2xxxx-04-00-00-xx-004
