Kranzle Therm 1017 Bedienungsanleitung-Ersatzteillisten Seite 6

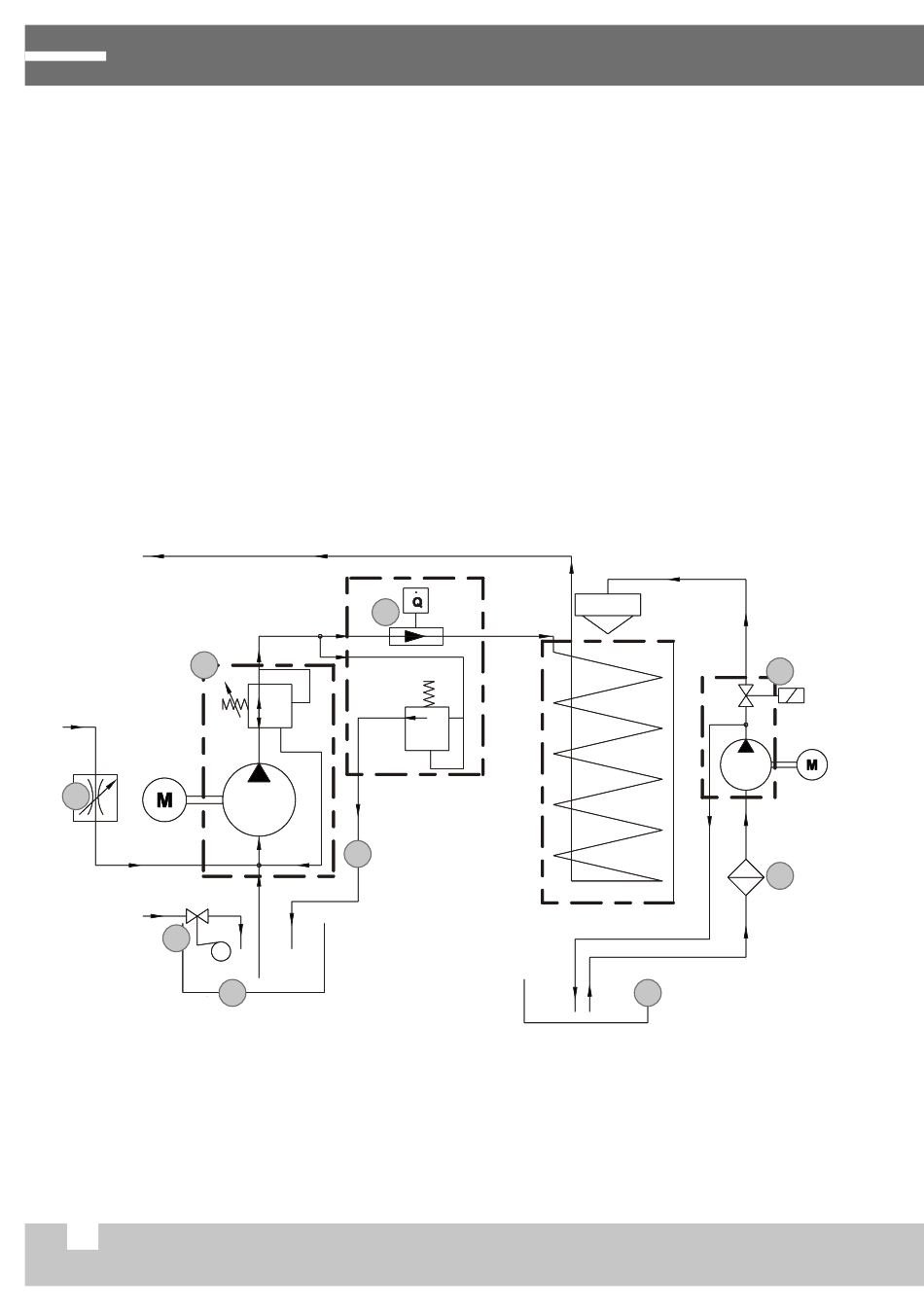

Rohrleitungsplan Rohrleitungsplan
1. Schwimmerventil Wassereingang 1. Schwimmerventil Wassereingang
2. Wasserkasten 2. Wasserkasten
3. Reinigungsmittelventil 3. Reinigungsmittelventil
4. Hochdruckpumpe mit 4. Hochdruckpumpe mit
integriertem Unloaderventil integriertem Unloaderventil
5. Flow-Safety-Block mit 5. Flow-Safety-Block mit
integriertem Sicherheitsventil integriertem Sicherheitsventil
für Heizschlange und für Heizschlange und
Strömungswächter Strömungswächter
4
3
1

6
6. By-Pass-Leitung 6. By-Pass-Leitung
7. Brennstoffpumpe mit 7. Brennstoffpumpe mit
Magnetventil Magnetventil
8. Brennstoffilter 8. Brennstoffilter
9. Brennstofftank 9. Brennstofftank
5

7
8
9
