AV56x, AV57x
• Mit eingangsseitigem
Außengewinde G1/2
• Ausgangsseite mit
Schneidringverschraubung
ø12 nach DIN 2353 – DS12
• Auf Anfrage andere
Anschlüsse möglich

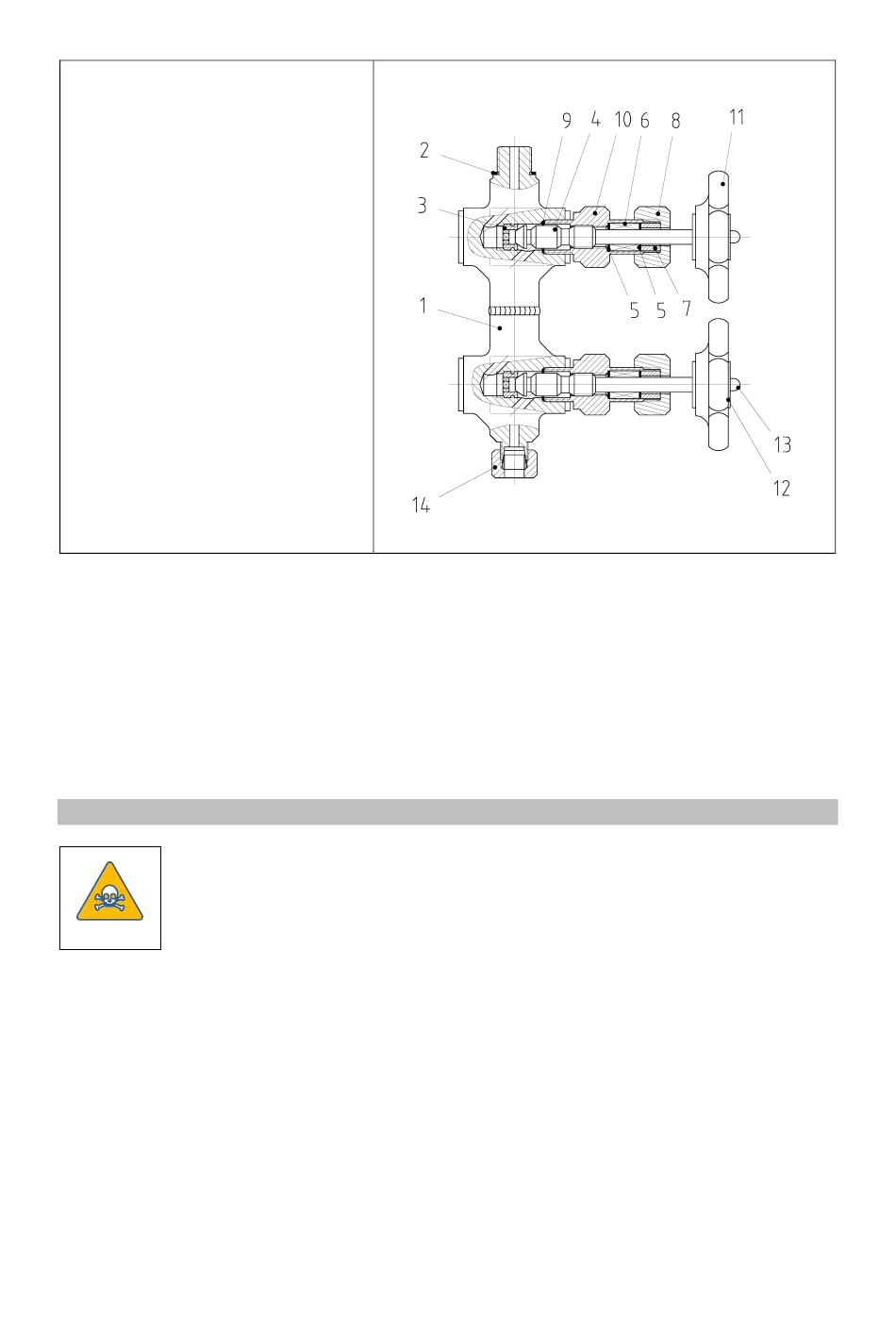

(1)
Ventilgehäuse
(2)
Dichtring
(3)
Sitz
(4)
Ventilspindel mit Kegel
(5)
Abstreifringe
(6)
Stopfbuchsenpackung
(7)
Stopfbuchse
11.2 Montage
Die Ablassleitung muss freien Austritt gegen Atmosphäre gewährleisten
und gegen Druckstöße gesichert sein.
Gefahr
•
Das Ablassventil mit Dichtring (2) an das vorhandene Gerät dicht anschrauben.
•
Schneidringverschraubung:
Anschweißende:
Flansch:
20
(8)
Überwurfmutter
(9)
Dichtring
(10)
Ventiloberteil
(11)
Handrad
(12)
Schild AUF-ZU
(13)
Hutmutter
(14)
Ablassanschluss
Rohr ø 12x1 (aus Werkstoff P235GH) bauseits an die
hierfür vorgesehene Verschraubung (14) nach DIN 2353
montieren (SW24).
anschweißen
anschrauben
