8.1 Magnetsperrschalter

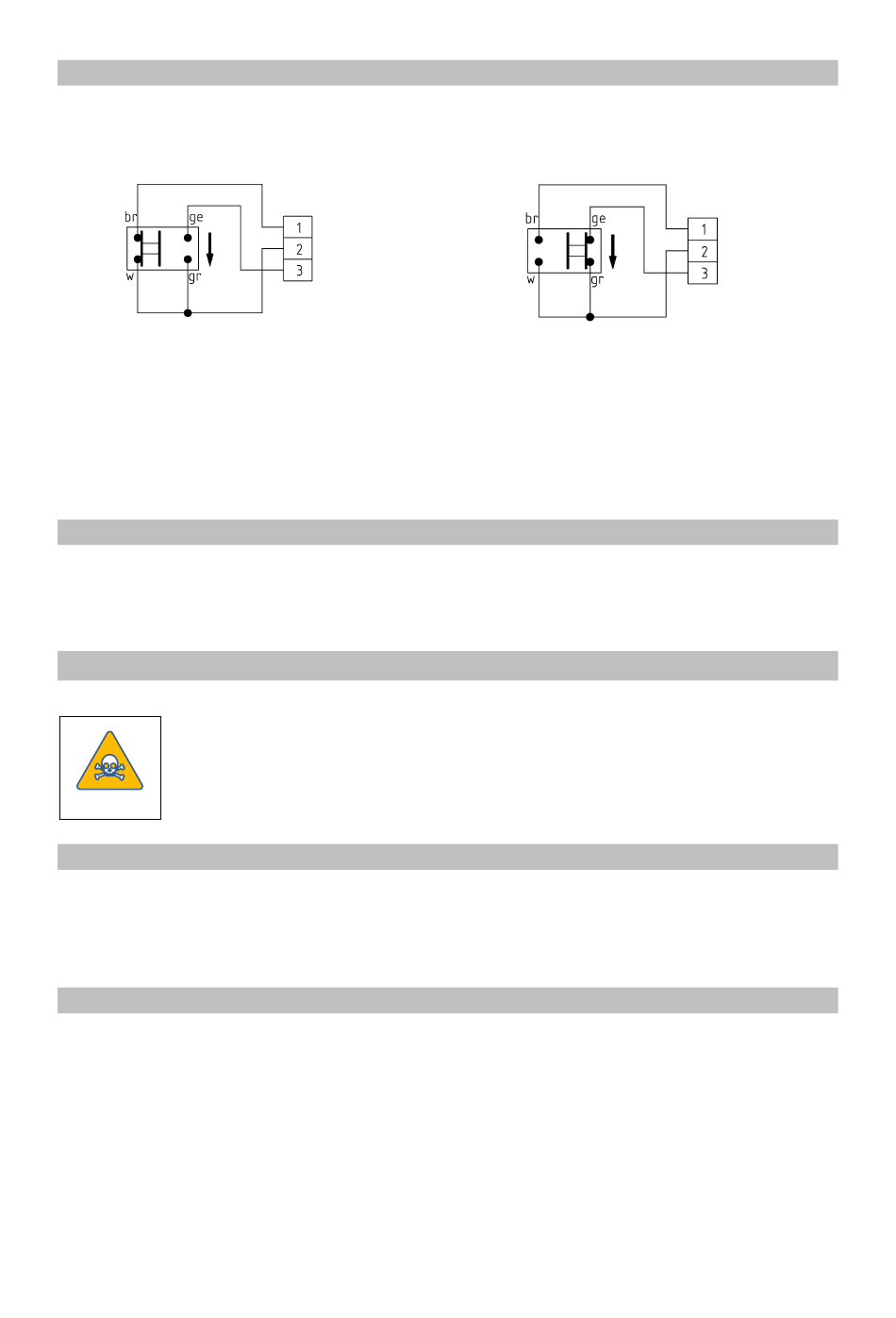

Kontaktstellung und Anschlussplan:
Schwimmer oberhalb des Schalters
Zur Verlängerung der Kontaktlebensdauer des Magnetsperrschalters empfehlen wir bei Ver-
wendung induktiver Verbraucher handelsübliche RC-Kombinationen oder einen geeigneten
Varistor zu verwenden (z.B. 0,1 µF/100 Ω)
Widerstandswert (Ω) und Belastbarkeit (W) nach Kundenangabe.
Für die weiterführende Anschlussleitung im Bereich „Anschlussgehäuse innen" empfehlen
wir, essigsäurefreies Silikonkabel zu verwenden.

8.2 Kontaktleiste mit Reedkontakten

siehe gesondertes Datenblatt und Betriebsanleitung zum Messwertgeber MRK-...
9.

Inbetriebnahme

Achtung Lebensgefahr!
Bei Inbetriebnahme und während des Betriebes kann das Gerät heiß
sein.
Gefahr Evtl. Schutzvorrichtung bauseits vorsehen.

9.1 Ausrichten der Anzeigelamellen

Richtmagnet 3x vor der Glasscheibe von unten nach oben vorbeiführen
(siehe Bild unter 9.4). Die Lamellen sind dann oberhalb der Nullmarke in Weiß und unterhalb
in Rot sichtbar.
9.2 Inbetriebnahme des Gerätes gleichzeitig mit dem Kessel
Angaben zu Werkstoff, Druck und Temperatur prüfen!
•
Ablassventil (A) / Stopfen (6) schließen. (siehe Skizze Kapitel 6).
•
Absperrventile (D+W) ganz öffnen.
•
Bei Betriebszustand die Einstellung des Magnetsperrschalters (2) prüfen und
gegebenenfalls auf Höhe nachstellen.
16
Schwimmer unterhalb des Schalters
