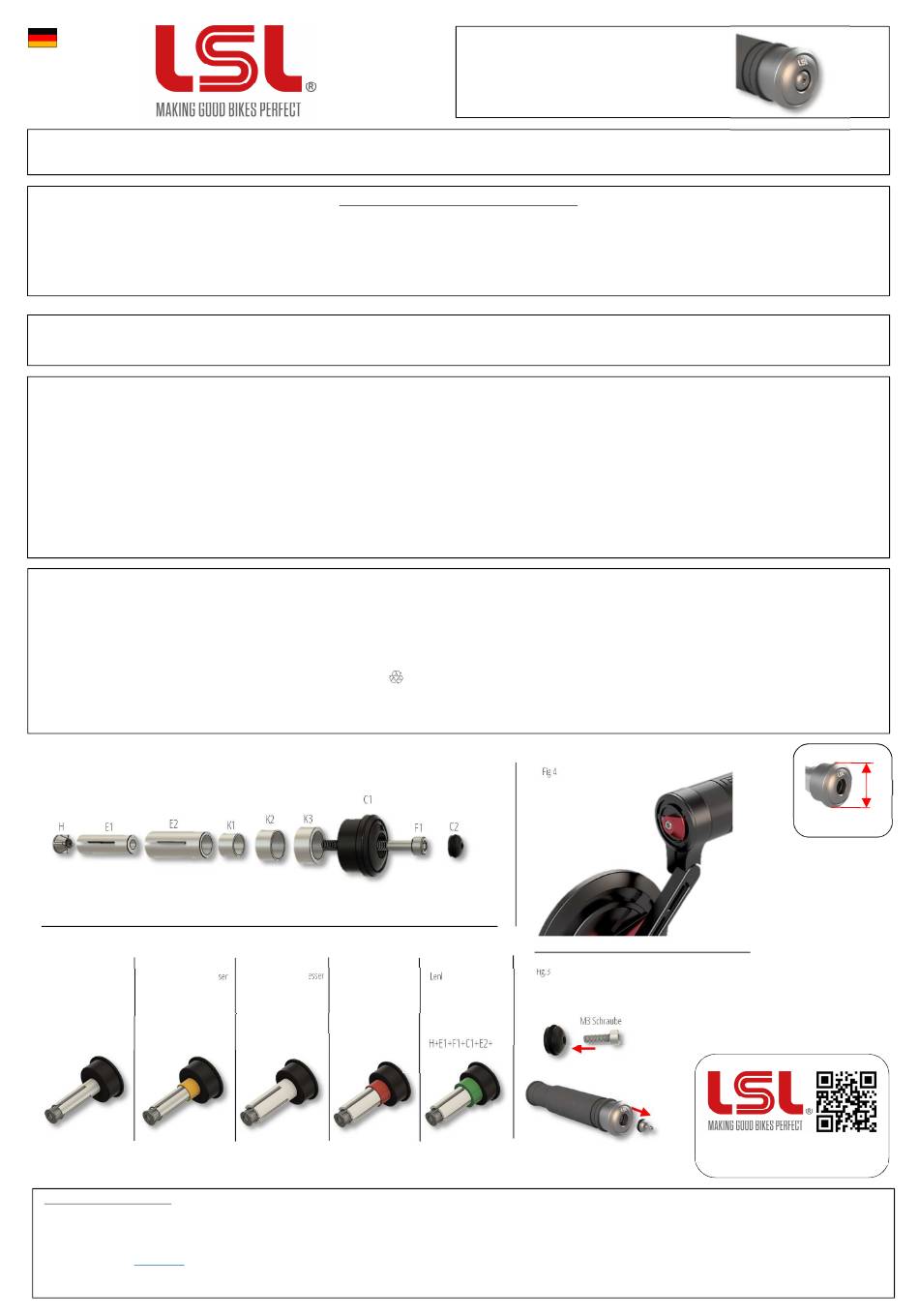

LSL RETRO Anbauanleitung/Sicherheitshinweise

Vielen Dank für den Kauf eines LSL Produktes. Unsere Leidenschaft zum Motorradfahren finden Sie in jedem unserer LSL Produkte wieder. Wir wünschen Ihnen allzeit eine gute und sichere Fahrt mit Ihrem neuen LSL Produkt aus dem
Hause Paaschburg & Wunderlich GmbH.
ACHTUNG: Wichtige Sicherheitshinweise. Wenn Sie kein ausgebildeter Mechaniker sind, wenden Sie sich für die Montage der LSL Produktes an eine Fachwerkstatt. Nichtbeachten der Montageanweisung kann Schäden an Ihrem
Fahrzeug verursachen und zum Erlöschen der Gewährleistungsansprüche führen. Für Folgeschäden wird keine Haftung übernommen. Der Hersteller übernimmt keine Haftung für Schäden auf Grund von unsachgemäßer Montage der
LSL Produktel. Eine nicht sachgemäße Verwendung dieses Produktes kann die Fahrsicherheit beeinträchtigen. Das eigenmächtige Nachbearbeiten und/oder Verändern des LSL Produktes kann zum Versagen der Funktion führen und
ist nicht gestattet. Bauliche Veränderungen an den Teilen sind zu unterlassen und führen zum Verlust der Haftungs- und Garantie Ansprüche. Bitte bewahren Sie diese Anleitung für einen späteren Gebrauch auf.
Lieferumfang:
• 1 Paar LSL Lenkergewichte
mit Montagekit (Fig 1)
Montage der LSL Lenkergewichte:
1. Vor der Montage stellen Sie sicher, dass Ihr Fahrzeug sicher steht.
2. Reinigen sie die Lenkerinnenseite.
3. Überprüfen Sie den Innendurchmesser des Lenkers (Aluminium-Lenker 14mm / Stahllenker 18mm).
4. Stellen Sie die Einzelteile entsprechend folgender Skizzen zusammen ( Fig 2)!
5. Achten Sie darauf, dass die Flügel der konischen Mutter H in die Schlitze der Hülse E1 greifen. Dies verhindert das mitdrehen der Hülse innerhalb des Lenkers während der Montage.
ACHTUNG: Sichern Sie die Schraube mit Schraubensicherung (nicht im Lieferumfang enthalten).
6. Nun schieben Sie die Einheit in den Lenker und ziehen die Schraube F1 fest.
7. Montieren Sie das Teil C2. Fals das Teil C2 demontiert werden muss, schrauben Sie eine M3 schraube (nich im Lieferumfang enthalten) in das vorgesehene Gewind und ziehen C2 raus (Fig 3).
Achten Sie darauf, dass das Gewicht C1 nicht die Funktion der Gasdrehhülse beeinträchtigt! Ein klemmender Gasgriff beeinträchtigt die Fahrsicherheit. Auf Freigängigkeit der Lenkanlage und des Lenkers mit allen Bedienteilen
ACHTUNG:
zu anderen Fahrzeugteilen, insbesondere zum Kraftstoffbehälter ist zu achten.
Vor jedem Fahrtantritt:
Es ist die Aufgabe und Verantwortung des Fahrers die sicherheitsrelevanten Fahrzeugteile regelmäßig zu überprüfen und in Stand zu halten. Kontrollieren Sie deshalb regelmäßig die einwandfreie Einstellung und Funktion der Fußrasten und der Halterung und den festen Sitz aller Verschraubungen.
Gewährleistung:
Nehmen Sie sich die Zeit, um eine hundertprozentige, fachgemäße Arbeit bei der Montage der LSL Produkte zu leisten. Berücksichtigen Sie alle unsere Montage-Vorgaben und Sicherheitshinweise. Eine fehlerhafte, unsachgemäße Montage oder Umgang mit dem LSL Produkt führen zum Erlöschen der Gewährleistungsansprüche.
Pflege:
Verwenden Sie für die Pflege der LSL Pordukte keine aggressiven Reinigungsmittel. Die LSL Produkte können mit einer einfachen, lauwarmen Spülmittel-Lösung hervorragend gereinigt werden. Kontakt mit Bremsflüssigkeit, Bremsenreiniger, Kraftstoff, etc. ist zu vermeiden. Unabsichtlich aufgebrachte Verunreinigungen
umgehend mit einem weichen Tuch aufnehmen und die Oberfläche mit Spülmittel-Lösung säubern.
Umweltinformation:
Dieser Artikel darf nicht am Ende seiner Lebensdauer mit dem Hausmüll entsorgt werden.
Die Entsorgung kann über den Paaschburg u. Wunderlich Kundendienst oder lokal verfügbare Rückgabe- und Sammelsyteme erfolgen
Fig. 1
E2
H E1
Fig. 2
Lenkerinnendurchmesser
Lenkerinnendurchmesser
max. 15,9mm
max. 13,9mm
H+E1+F1+C1 H+E1+F1+C1+K1
Haftungsausschluss und Garantiebestimmungen:
Bei unsachgemäßer Handhabung, Montage oder Verwendung des Gerätes können Garantie- und Gewährleistungsansprüche erlöschen. Aufgrund der Nicht-Überprüfbarkeit der sachgemäßen Anwendung übernimmt die Firma Paaschburg und Wunderlich GmbH keine Haftung für direkte oder indirekte Schäden bzw.
Folgeschäden, die aus dem Betrieb des Gerätes entstehen. Dies gilt nicht, wenn der Schaden auf Vorsatz oder grober Fahrlässigkeit von Paaschburg &Wunderlich GmbH beruht oder der Schaden in der Verletzung des Lebens, des Körpers oder der Gesundheit besteht oder Paaschburg &Wunderlich GmbH schuldhaft eine
wesentliche vertragliche Pflicht (Kardinalpflicht) verletzt hat.
Paaschburg & Wunderlich GmbH, Am Alten Lokschuppen 10a, D-21509 Glinde
Tel.: +49 (0) 40 248 277-0; E-Mail: sales@pwonline.de
136-RE1A_Rev00_2020-10
Lesen Sie diese Anbauanleitung vor der Montage sorgfältig durch.
Finden Sie nützliches Zubehör wie z.B. Spiegel-, oder Blinkerarm Verlängerungen, Leistungswiderstände,
Blinkrelais, Adapterkabel etc. in unserem Webshop!
C1
K2 K3
K1
Lenkerinnendurchmesser Lenkerinnendurchmesser
max. 17,9mm max. 20,9mm
H+E1+F1+C1+E2 H+E1+F1+C1+E2+
Anbauanleitung/Sicherheitshinweise
LSL Lenkergewicht „RETRO"
Fig 4
C2
F1
Fig.3
Lenkerinnendurchmesser
> 21mm
M3 Schraube
H+E1+F1+C1+E2+
A = Ø 36,6 mm
Anbaubeispiel mit Barend mirror #301-5232
Abbildung ähnlich
Abbildung ähnlich
www.LSL.eu
Alle Rechte, Änderungen und Irrtümer bleiben vorbehalten.
136-RE1A_Rev00_2020-10
Seite 1 von 3
A
