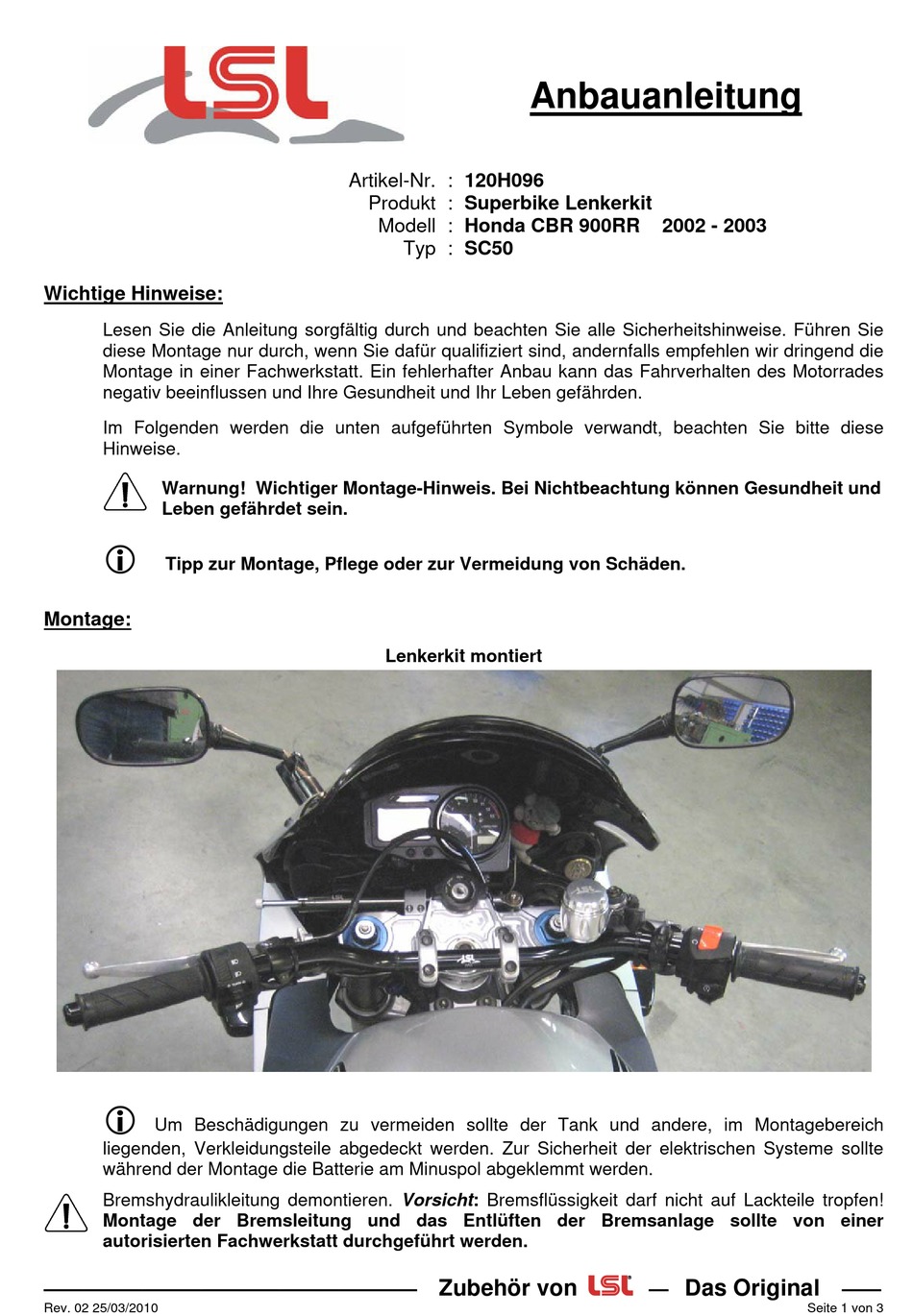

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit und
Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:
Um Beschädigungen zu vermeiden sollte der Tank und andere, im Montagebereich
liegenden, Verkleidungsteile abgedeckt werden. Zur Sicherheit der elektrischen Systeme sollte
während der Montage die Batterie am Minuspol abgeklemmt werden.
Bremshydraulikleitung demontieren. Vorsicht: Bremsflüssigkeit darf nicht auf Lackteile tropfen!
Montage der Bremsleitung und das Entlüften der Bremsanlage sollte von einer
autorisierten Fachwerkstatt durchgeführt werden.
———————————————————
Rev. 02 25/03/2010
Artikel-Nr. : 120H096
Produkt : Superbike Lenkerkit
Modell : Honda CBR 900RR
Typ : SC50
Lenkerkit montiert
Zubehör von
Anbauanleitung
2002 - 2003
Das Original
—
——
Seite 1 von 3
Werbung
Verwandte Anleitungen für LSL SC50
Inhaltszusammenfassung für LSL SC50
- Seite 1 Produkt : Superbike Lenkerkit Modell : Honda CBR 900RR 2002 - 2003 Typ : SC50 Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
- Seite 2 Danach die Steuerkopfmutter nach Herstellerangaben mit vorgeschriebenem Drehmoment anziehen. Vorgeschriebener Lenkertyp: LSL-Superbike, flach / Typ N1 Neuen Lenker, Typ N1 in den Klemmböcken montieren. Lenkerklemmböcke gleichmäßig anziehen und nach Abschluss der Montage mit Anzugsmoment 25Nm festziehen. Verkleidung: Verkleidung vom Halter lösen und Gummischeiben (Ø8,5xØ25x6) zwischen...
- Seite 3 Verlegeschema für Kabel, Züge und Schläuche: Gaszüge (1): Gaszüge nach rechts führen, hinter dem Standrohr verlegen und bei voll eingeschlagener Lenkung auf Leichtgängigkeit prüfen. Bremsleitung (2): Mitgelieferte Bremsleitungen mit neuen Dichtringen montieren. Beachten Sie unbedingt die separat beiliegende Anbauanleitung der Stahlflex-Bremsleitung. Leitungen gemäß Abbildung verlegen.
- Seite 4 SC50 e13*92/61*0052 ´02 - ´03 Vorschlag für die Angaben zur Zulassungsbescheinigung, Teil 1 Feld 22 : M. SONDERLENKER (+), GABELBRUECKE LSL, AUSF. (Bemerkungen u. Ausnahmen) (+) I.VERB.M. AT-BREMSLEITUNG VORN, (+)***** (+) Hersteller / Ausführung / Kennzeichn. einsetzen Typprüfstelle Fahrzeuge/Fahrzeugteile Technologiezentrum Verkehrssicherheit TL_193_de_RXX.
