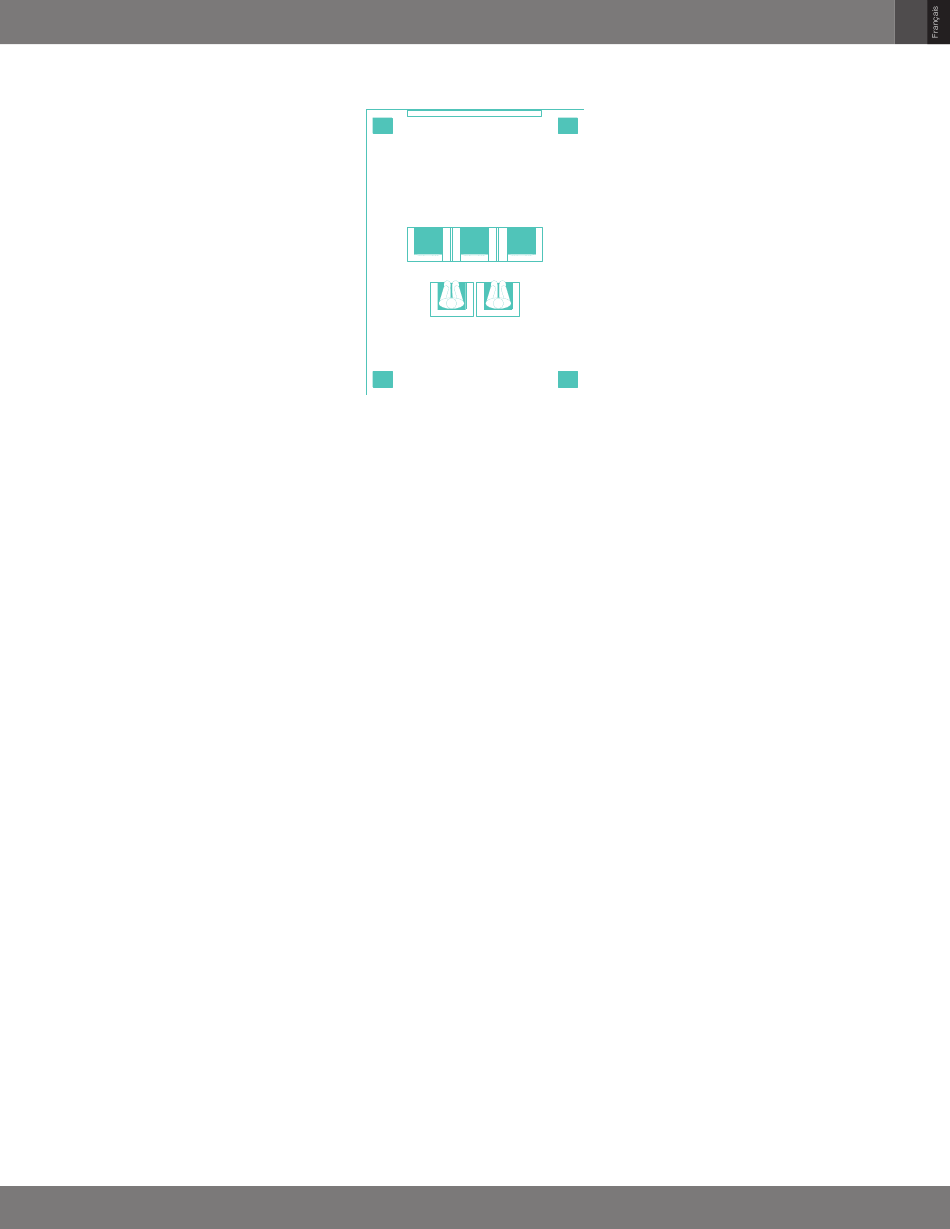

POSITIONNEMENT DE QUATRE CAISSONS DE BASSES

Écran vidéo

BranCHeMents

Les enceintes et les appareils électroniques ont des bornes (+) et (-) correspondantes. La plupart des fabricants
d'enceintes et d'électronique, y compris JBL, utilisent le rouge pour la borne (+) et le noir pour la borne (-). Il est
important de brancher les deux bornes de la même façon : (+) sur l'enceinte vers (+) sur l'amplificateur, et (-) sur
l'enceinte vers (-) sur l'amplificateur. Un câblage « déphasé » produit un son étroit, des graves faibles et une image
stéréo dégradée. Avec l'émergence des systèmes audio d'ambiance surround multicanaux, le branchement de toutes
les enceintes de votre système avec la polarité correcte est également important pour conserver l'ambiance et la
directivité correctes du contenu du programme.
Le caisson de basses JBL Synthesis SSW-1 dispose de deux entrées, une entrée pour chaque woofer directement
derrière lui à l'arrière du caisson. Pour piloter le SSW-1 à partir d'un seul canal d'amplificateur, la borne (+) de
l'amplificateur doit être connectée aux deux bornes d'entrée (+) du SSW-1. La borne (–) de l'amplificateur doit être
connectée aux deux bornes (–) du SSW-1. Dans cette configuration de câblage, l'amplificateur verra une charge
de 4 ohms. Sinon, deux canaux d'amplification égaux peuvent être utilisés, un pour chaque entrée de woofer.
Chaque borne (+) d'amplificateur doit être connectée à l'une des bornes d'entrée (+) d'un woofer. Chaque borne (–)
d'amplificateur doit être connectée à la borne (–) du SSW-1, sur le jeu de bornes connecté à la borne (+) du même
canal de l'amplificateur. Si la réponse des graves semble faible, il peut y avoir un problème de phase entre les deux
haut-parleurs, les ondes acoustiques des deux woofers s'annulant. Vérifiez à nouveau votre câblage pour vous assurer
que les deux woofers d'un même SSW-1 ont leur borne (+) connectée à la borne (+) d'amplificateur appropriée et leur
borne (–) également connectée à la borne (–) d'amplificateur appropriée.
Si vous utilisez deux caissons de basses SSW-1, les câbles des deux enceintes doivent avoir la même longueur. Si la
réponse des graves semble faible, il peut y avoir un problème de phase entre les deux caissons de basses, les ondes
acoustiques des deux caisson de basses s'annulant. Si la réponse des graves semble faible, essayez d'inverser la
polarité sur un caisson de basses – en connectant la borne (+) de l'amplificateur à la borne (-) de l'enceinte et la borne
(-) de l'amplificateur à la borne (+) de l'enceinte.
Pour utiliser les bornes de connexion d'enceinte de la cavité de branchement au dos du caisson de basses SSW-
1, dévissez le bouton de couleur pour faire apparaître le trou de passage de la borne qui se trouve dessous.
Insérez l'extrémité dénudée du fil dans ce trou, puis revissez le bouton jusqu'à ce que la connexion soit serrée. Des
connecteurs à fourche peuvent être insérés autour de la borne avant de serrer le bouton si vous souhaitez les utiliser.
Le trou au centre de chaque bouton est destiné à l'utilisation de connecteurs de type banane. N'oubliez pas de
respecter la polarité correcte. Le fil de la borne négative (-) de l'amplificateur doit être connecté à la borne négative (-)
ou noire de la cavité des bornes et la borne positive (+) de l'amplificateur doit être connectée à la borne positive (+) ou
rouge de la cavité des bornes.
Le SSW-1 étant une enceinte passive, seules des connexions de niveau haut-parleur sont disponibles.
Le caisson de basses SSW-1 est spécifiquement conçu pour être utilisé avec les amplificateurs SDA JBL
®
Synthesis. Il est optimisé pour offrir la meilleure dynamique et la meilleure réponse en fréquence avec
l'utilisation de l'amplificateur JBL Pro DSi MA4-D, spécialement conçu pour utiliser le fichier de réglage
propriétaire du SSW-1 et piloter l'impédance de charge réactive signature du SSW-1. Si vous utilisez un
amplificateur SDA différent avec le SSW-1, contactez votre installateur Synthesis certifié pour un réglage
correct et le chargement du fichier d'optimisation du SSW-1. Le SSW-1 peut recevoir deux canaux du JBL
Pro DSi MA4-D en mode ponté.
Connectez votre sortie de caisson de basses de niveau ligne de votre processeur ou récepteur principal à l'entrée de
niveau ligne de votre amplificateur de caisson de basses.
Si vous utilisez au moins deux caissons de basses, utilisez le nombre de canaux d'amplificateur correct (qui peuvent
provenir d'amplificateurs monoblocs ou multi-canaux) chacun connecté à la sortie appropriée de votre processeur
ou récepteur. Puis connectez les bornes positives et négatives de chaque canal d'amplificateur à un seul système de
caisson de basses SSW-1.
