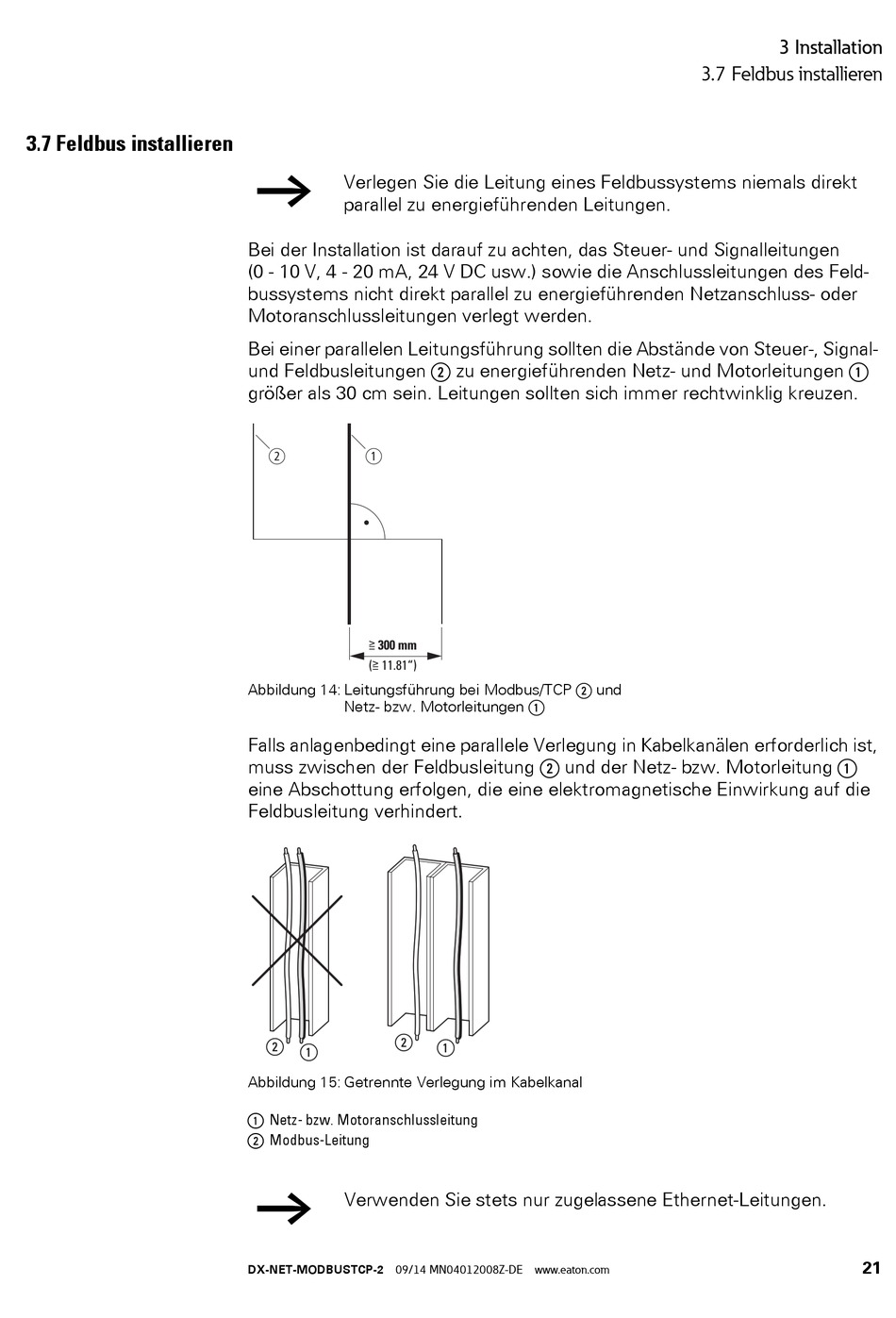

3.7 Feldbus installieren

￫
Verlegen Sie die Leitung eines Feldbussystems niemals direkt
parallel zu energieführenden Leitungen.
Bei der Installation ist darauf zu achten, das Steuer- und Signalleitungen
(0 - 10 V, 4 - 20 mA, 24 V DC usw.) sowie die Anschlussleitungen des Feld-
bussystems nicht direkt parallel zu energieführenden Netzanschluss- oder
Motoranschlussleitungen verlegt werden.
Bei einer parallelen Leitungsführung sollten die Abstände von Steuer-, Signal-
und Feldbusleitungen
größer als 30 cm sein. Leitungen sollten sich immer rechtwinklig kreuzen.
②
≧ 300 mm
(≧ 11.81")
Abbildung 14: Leitungsführung bei Modbus/TCP
Netz- bzw. Motorleitungen
Falls anlagenbedingt eine parallele Verlegung in Kabelkanälen erforderlich ist,
muss zwischen der Feldbusleitung
eine Abschottung erfolgen, die eine elektromagnetische Einwirkung auf die
Feldbusleitung verhindert.
b
b
a
Abbildung 15: Getrennte Verlegung im Kabelkanal
a Netz- bzw. Motoranschlussleitung
b Modbus-Leitung
￫
Verwenden Sie stets nur zugelassene Ethernet-Leitungen.
