3.6 Feldbusanschaltung installieren

3.6 Feldbusanschaltung installieren
20
Die Verbindung zum Feldbus Modbus/TCP erfolgt über einen RJ45-Stecker.
Anschlussleitungen für Modbus/TCP mit RJ45-Steckern sind allgemein als
konfektionierte Standardkabel erhältlich. Sie können allerdings auch individu-
ell angefertigt werden. Dazu sind die nachfolgend dargestellten Anschlüsse
(Pinbelegung) erforderlich.
Pin
1
2
1
3
2
3
4
4
5
5
6
6
7
8
7
8

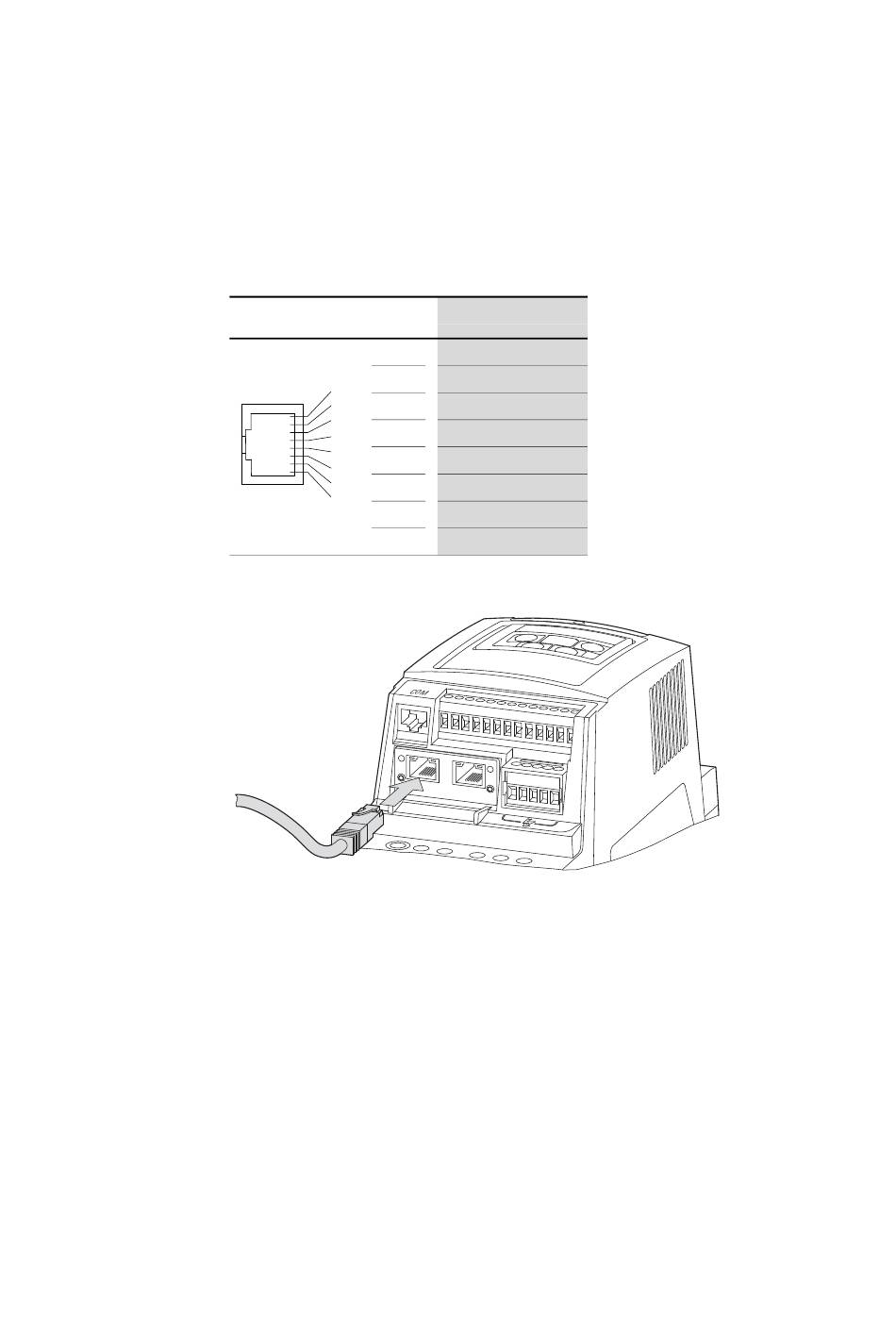

Abbildung 12: Pinbelegung bei RJ45-Stecker
N S
Abbildung 13: Anschluss des RJ45-Steckers
DX-NET-MODBUSTCP-2 09/14 MN04012008Z-DE www.eaton.com
Bedeutung
TD+
TD-
RD+
über RC-Kreis an GND
über RC-Kreis an GND
RD-
über RC-Kreis an GND
über RC-Kreis an GND
