Inhaltszusammenfassung für VALLONE COMO U 1

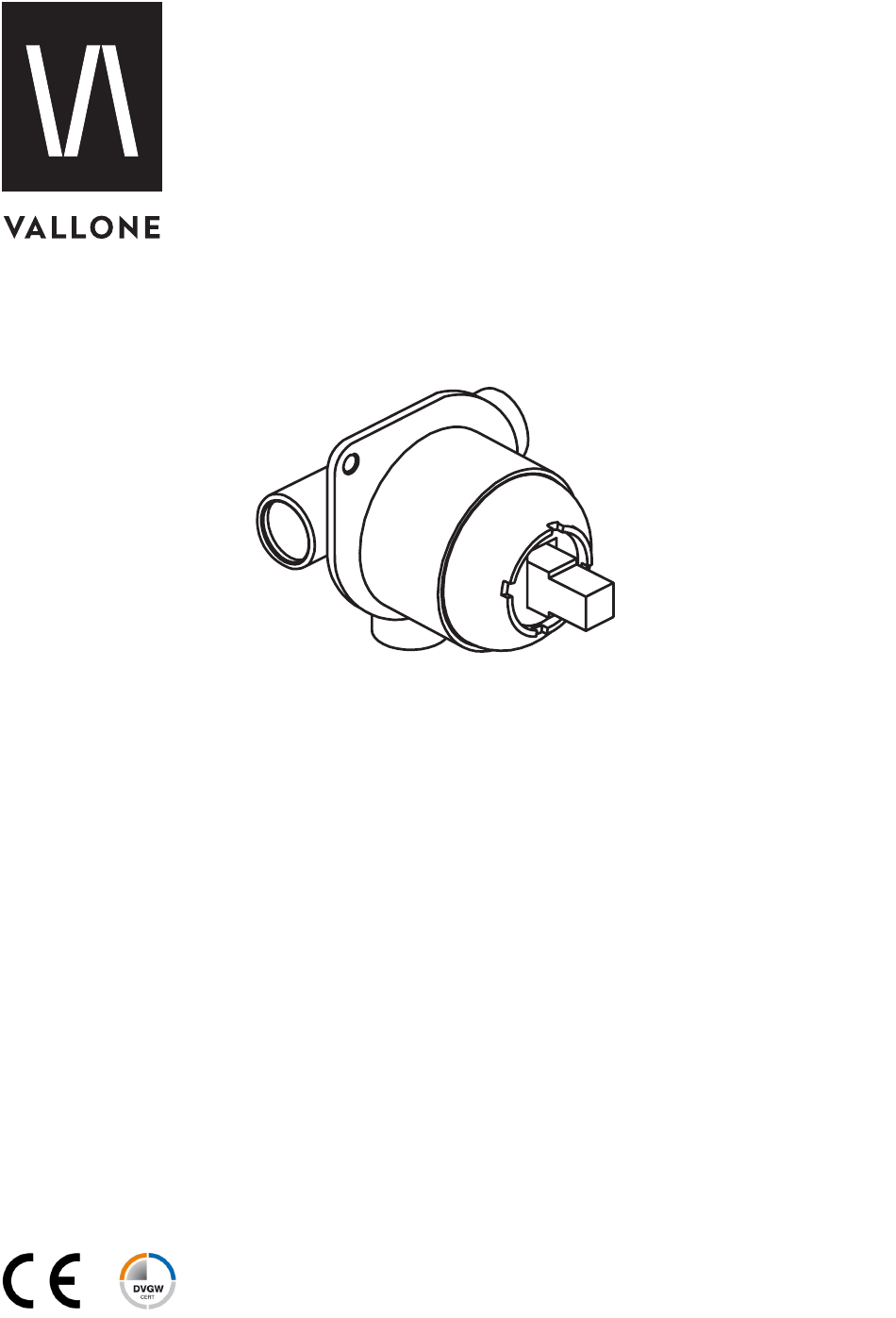

- Seite 1 COMO U 1 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Technisches Datenblatt
COMO U 1 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET U N T ERP U T ZE I N HE I T AC H T UN G! BESCHREIBUNG VO R D E R IN S TA L L AT ION I ST FOLGENDES ZU BEACHT EN: UN T ER P U T Z E I N HE I T, • DIE IN S TA LL ATIO N DAR F N UR VON G ES CH ULTE M FACH P ER S ON AL UN T E R... - Seite 3 COMO U 1 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET 1/2“ GAS 1/2“ GAS Kaltwasserzulauf/ Ausgang/ cold water inlet outlet 1/2“ GAS Warmwasserzulauf/ hot water inlet Mögliche Anordnung / Possible arrangement Auslauf/ COMO U1 mit COMO 12/ spout COMO U1 with COMO 12...
-
Seite 4: Lieferumfang
COMO U 1 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. UNTE R PU TZ E I NHE I T B. A R MATU R E N SC H LÜSSE L C. SCH U T Z K A PP E D EL I VE RY S CO P E A. -
Seite 5: Technical Information
COMO U 1 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E GE N AN N TEN W ERT E F ÜR B ETR I EBS DRU CK U N D T EM PE RAT UR M ÜS S EN A. -
Seite 6: Installation Instructions
COMO U 1 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS M O NTAGE ANL EI T UNG 1. Platzieren Sie die Unterputzeinheit an der dafür vorgesehenen Stelle an der Wand. Nehmen Sie eine Wasserwaage zur Hilfe, um die Einheit möglichst gerade anzubringen. Fixieren Sie die Einheit an den vorgesehenen Löchern mit zwei Schrauben. 2. Verbinden Sie nun die Unterputzeinheit mit dem Wassersystem über das ½“-Gas-Gewinde an den Seiten der Einheit. Beachten Sie dazu die farblichen Markierungen am Produkt. Dichten Sie die Anschlüsse nun mit Teflonband oder Hanf ab. 3. Verputzen Sie nun die Wand. Beachten Sie dazu die oben genannten Minimum- und Maximum-Angaben zur Tiefe des Putzes. Die Schutzkappe verbleibt währenddessen auf der Unterputzeinheit und steht aus der Wand hervor. 4. Falls gewünscht können nun Fliesen oder Wanddekore angebracht werden. Beach- ten Sie hierzu ebenfalls die oben genannten Minimum- und Maximum-Angaben zur 1/2“... - Seite 7 COMO U 1 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS AU S W E CH S E L N D ER KART USCH E: AC H T UN G! Ö F F N EN SI E D IE A RMAT UR ERST, WENN DI E WA SSERZ UF UHR Z UR AR M AT UR U N T E R B R O CH EN I ST.
- Seite 8 COMO U 1 REINIGUNG & PFLEGE CLEANING & CARE R E I NI G U NG & WA RT UNG Bitte verwenden Sie zur Reinigung ausschließlich Produkte, die kein Lösemittel enthal- ten und nicht säurehaltig sind. Wir empfehlen die Verwendung spezifischer Produkte für rostfreien Stahl. Auch der Gebrauch von Scheuerschwämmen oder Metallwolle sollte vermieden werden. D IE R E IN IGU N G E R FO LG T IN V IER EIN FACH EN SCHRITT EN: 1.
-
Seite 9: Dexplosionszeichnung
COMO U 1 EXPLOSIONSZEICHNUNG EXPLODED DRAWING OA1080C77 LP-C073 STSRST141 LP-C074 CHIAVE074... - Seite 10 COMO U 1 KONTAKT CONTACT BESUCHEN SIE UNSEREN VALLONE® BRAND SHOWROOM Standort verpflichtet: Direkt gegenüber vom Design Zentrum NRW und dem weltbekannten Red Dot Design Museum präsentieren wir ausgewählte Bad-Kollektionen im offiziellen VALLONE®-Showroom auf dem UNESCO- Welterbe Zollverein. Vereinbaren Sie einen Termin und erleben Sie VALLONE®-Produkte live und zum Anfassen. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Deutschland E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE VISIT OUR VALLONE® SHOWROOM The location: we promote selected bathroom collections at the official VALLONE® showroom in the UNESCO world heritage Customs Union, directly opposite the Design Zentrum NRW and world-renowned Red Dot Design Museum. Request an appointment...
