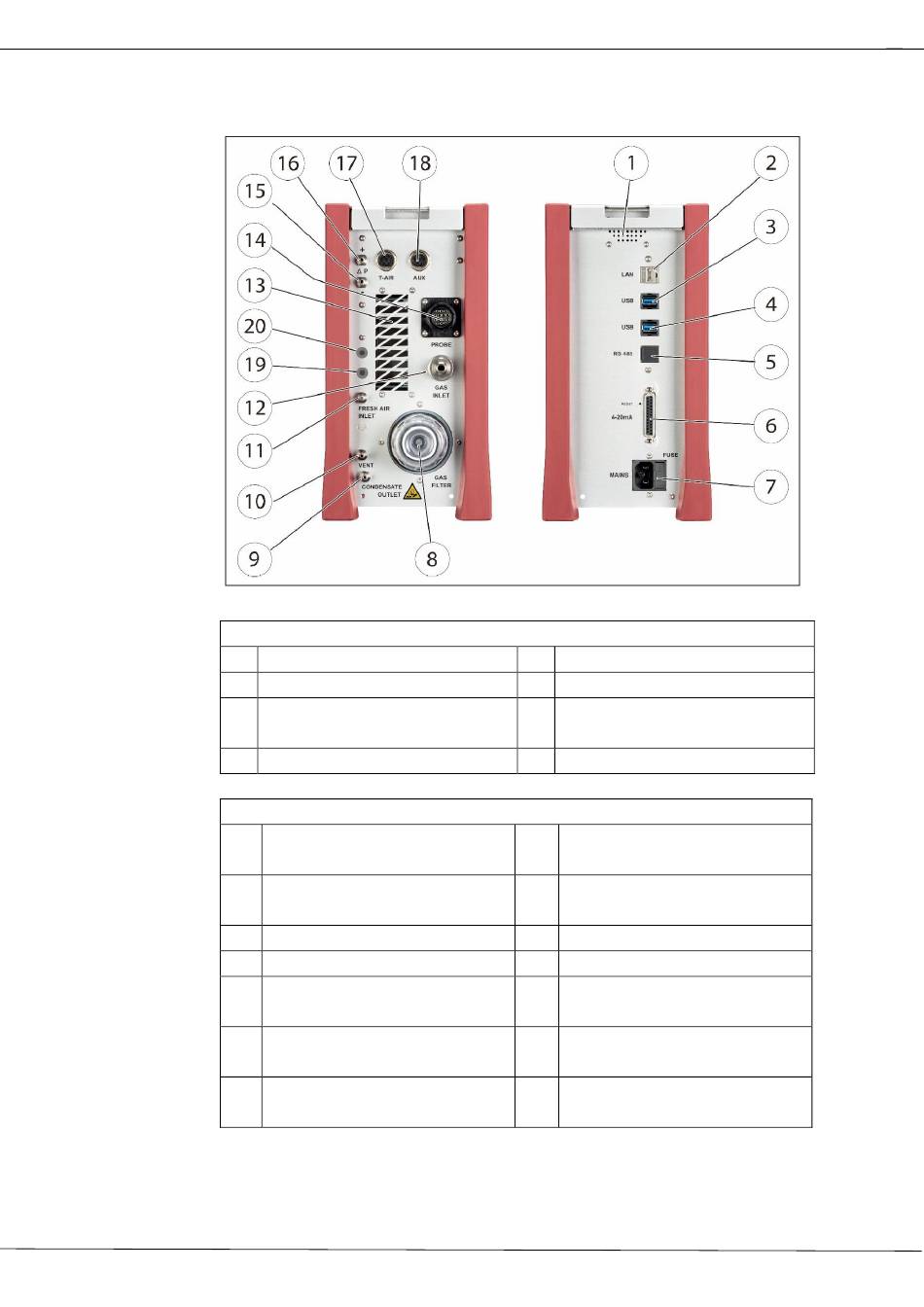

3.4. Anschlüsse
Stirnseite rechts
1 Lautsprecher
3 USB-Buchse
5 RS485 (Option)
7 Netzanschluss
Stirnseite links
8 Gasfilter
10 Gasausgang (VENT)
Schlauchanschluss DN 4/6
12 Messgaseingang
14 Sondenanschluss, elektrisch
16 Druck-/Differenzdruck
(Absolutdruck)
18 AUX-Buchse
20 Säureeindüsung
Kühler 2
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung MGAprime Q
2
4
6
9
11
13
15
17
19
Ethernet (LAN)
Zweite USB-Buchse (Option)
Analog-Ausgänge 4 ... 20 mA
Analog-Eingänge 4 ... 20 mA
Kondensatausgang
Schlauchanschluss DN 4/6
Frischlufteingang
Abluft Gaskühler
Druck-/ Differenzdruck
Temperatur Verbrennungs-
luft
Säureeindüsung
Kühler 1
14 / 121
