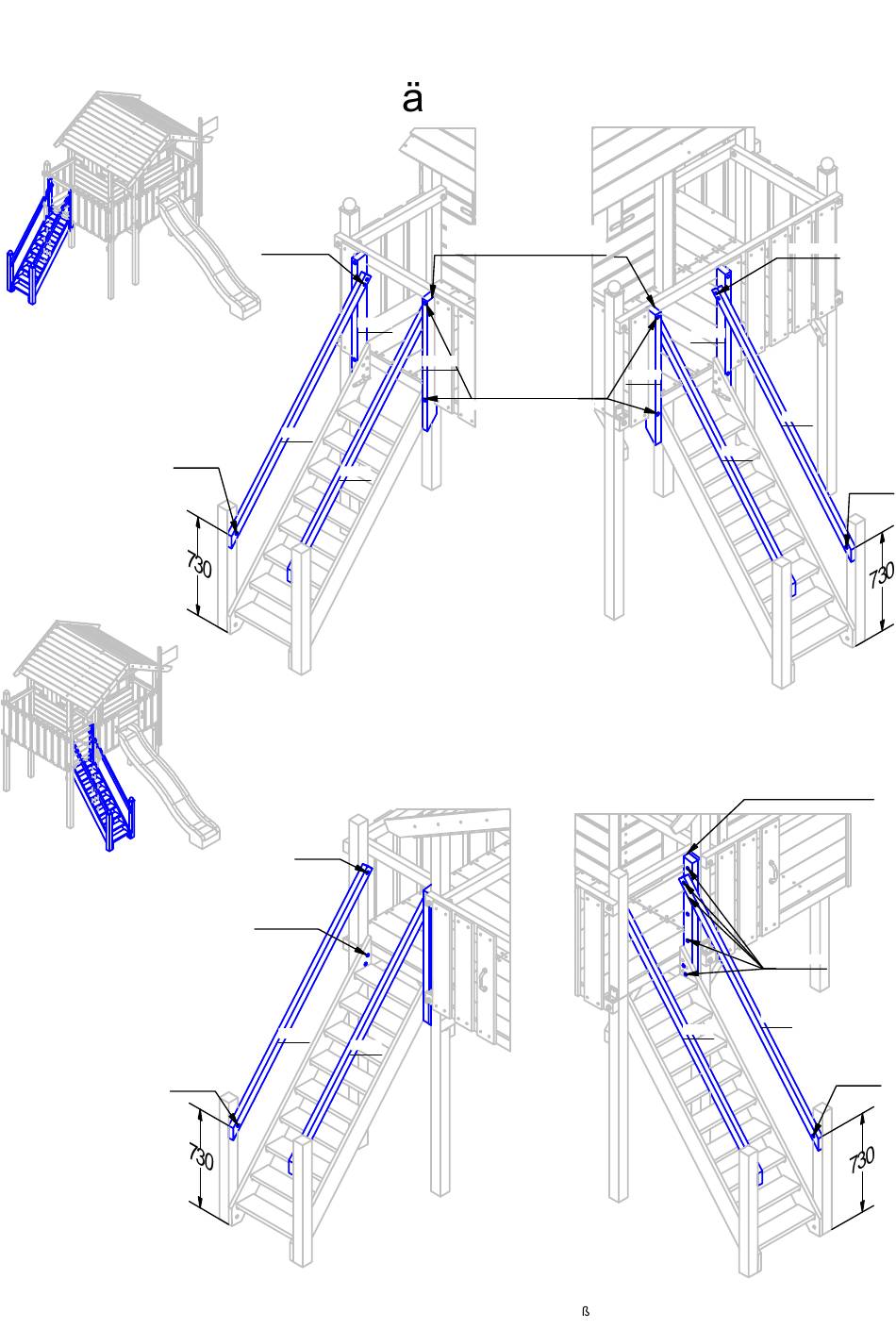

Montagebeispiel Aufstiegsanschluss
und Handl ufe Variante 1
2x V004
4298
V019
2x V019
4298
V019
Bauteile 4302 lotrecht
ausrichten und befestigen
4302
4302
4298
Variante 2
V019
4298
Seite 35 von 38
4x V031 mit
4302
V049 und V131
(mit d=10mm durchbohren)
(Treppe vorne)
Ma angaben soweit nicht anders angegeben in mm!
(Treppe seitlich)
2x V004
4302
4298
4298
4302 + 4301
lotrecht ausrichten
und befestigen
7x V019
4298
4298
V019
V019
