Monitor Audio Custom Install Serie Installationsanleitung Seite 11

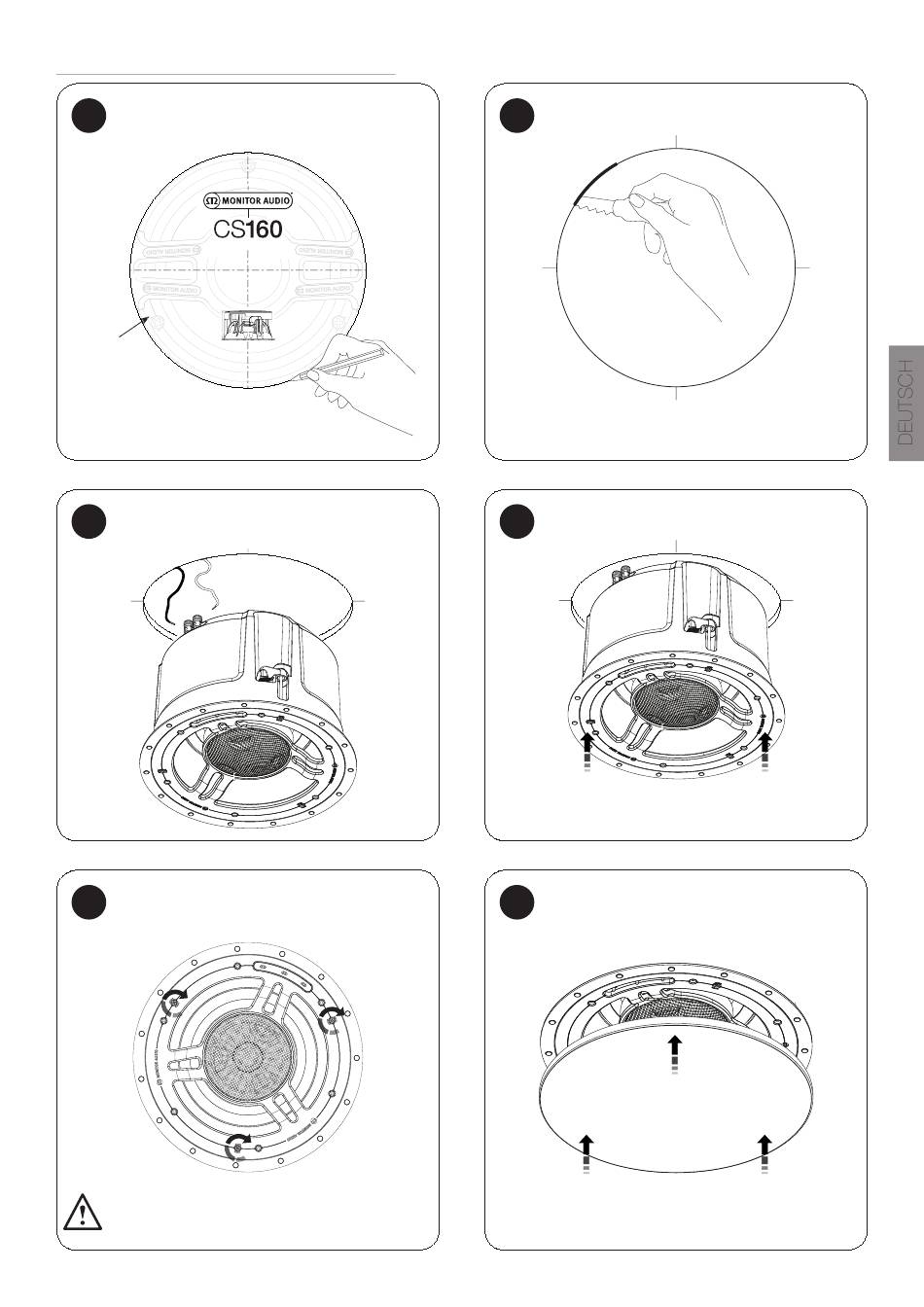

Montage der Custom-Install-Lautsprecher
Zeichnen Sie um die Vorlage und kennzeichnen Sie bei
1
Bedarf die Mittellinien
c u t o u t t e m p l a t e
Diameter: 170mm (6 ")
11/16
99mm
(3 ")
7/8
Vorlage
Schließen Sie die Lautsprecherkabel an, indem Sie die
3
Anschlüsse nach unten drücken und den blanken Draht
in die Durchgangsbohrung klemmen.
5
Befestigen Sie Tri-Grip-Schrauben.
Beachten Sie die Warnung vor zu starkem Anziehen.
Bilder nur zur Abbildungonly
Schneiden Sie um die Linie
2
Führen Sie den Lautsprecher in den Ausschnitt ein.
4
6
Bringen Sie die Gitter an. Sie werden magnetisch
befestigt und sollten korrekt „einrasten".
monitoraudio.com 9
