DEUTSCH
INHALT
ALLGEMEINE BESCHREIBUNG .................................................................................................................. 14
GERÄTEBESCHREIBUNG ........................................................................................................................... 14
VERKABELUNGSANLEITUNG ..................................................................................................................... 14
INSTALLATION ............................................................................................................................................ 15
ENTFERNUNGEN, QUERSCHNITTE KABEL UND TECHNISCHE LEISTUNGEN ....................................... 15
LED-STATUS (2) ........................................................................................................................................... 16
LED-STATUS (3) ........................................................................................................................................... 16
KONFIGURATION ....................................................................................................................................... 16
ERSETZEN DER BATTERIE ......................................................................................................................... 16
TECHNISCHE EIGENSCHAFTEN ................................................................................................................ 16
ALLGEMEINE BESCHREIBUNG
Bei dem Ipercom-Uhrmodul B/N 1060/85 handelt es sich um ein speziell für das Ipercom-System ausgelegtes
Gerät. Das Uhrmodul liefert allen im Ipercom-System vorhandenen Geräten Datum und Uhrzeit.
Für einen einwandfreien Betrieb des Geräts ist eine LAN/POE-Verbindung erforderlich.
Achtung!
Es ist unbedingt notwendig, den Firmware-Upgrade des gesamten Ipercom-Systems auf
die letzte verfügbare Version, 1.2.0 oder höher, durchzuführen. Diese fi nden Sie auf der
Website www.urmet.com.

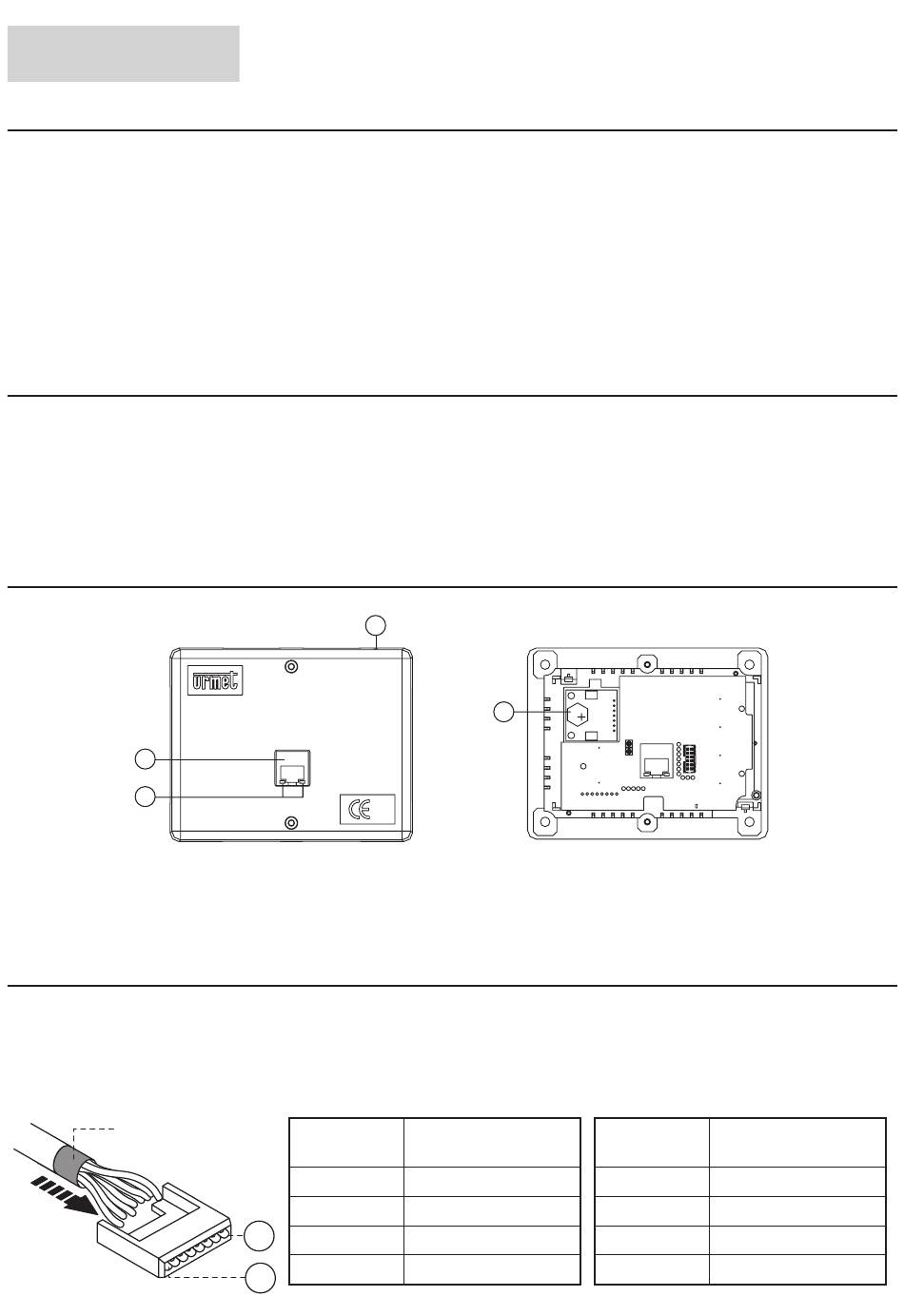

GERÄTEBESCHREIBUNG
1
2
1. Ipercom-LAN-Verbinder mit POE-Versorgung
2. Led-LAN-Verbinder
3. Status-Led: Batterie bzw. Datum/Uhrzeit
4. Backup-Batterie-Fach
VERKABELUNGSANLEITUNG
RJ45-Ethernetkabel
Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert.
•
Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken.
•
Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung
einführen.
Grauer Mantel
14
Vorderansicht
Leiter Nr.
1
2
1
3
4
8
3
4
Kabelfarbe
Weiß-Orange
Orange
Weiß-Grün
Blau
Innenansicht
Leiter Nr.
Kabelfarbe
5
Weiß-Blau
6
Grün
7
Weiß-Braun
8
Braun
DS1060-143B
