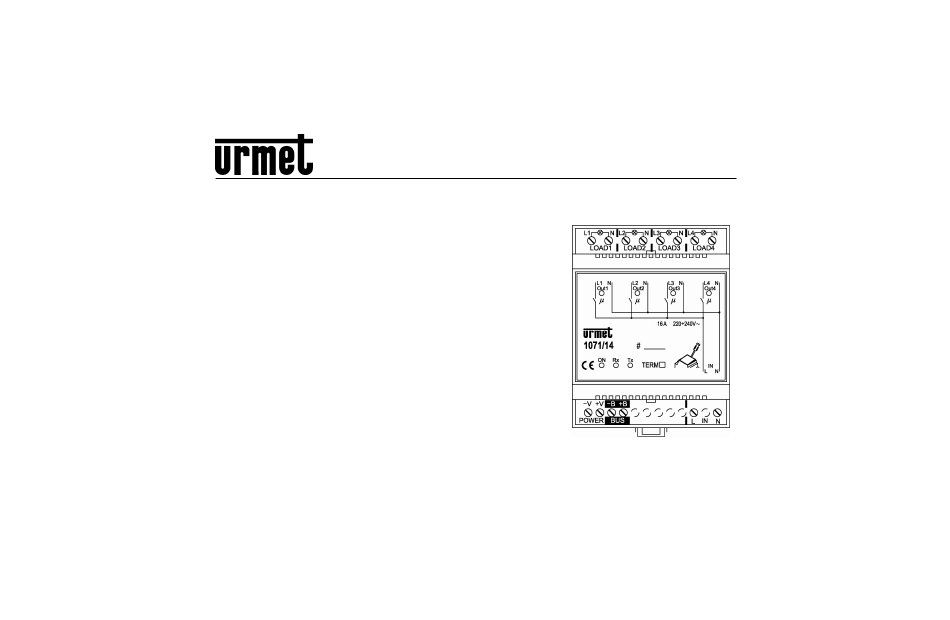

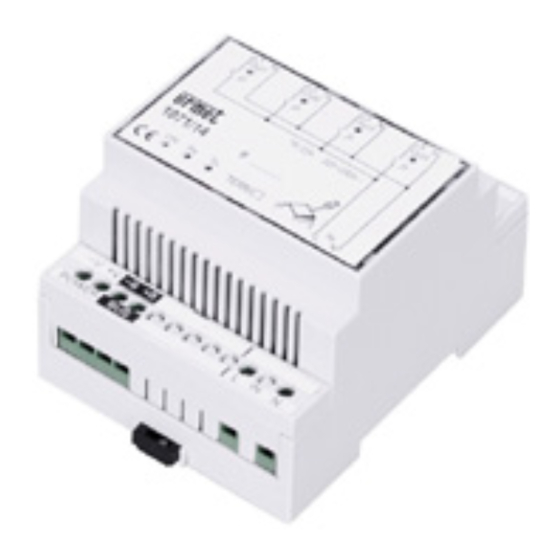

- Seite 1 Mod. 1071 DS1071-004B LBT8714 Modulo 4 uscite 16A passante 4 channel 16A relay pass trough Module 4 sorties 16A de traversée Módulo 4 salidas 16A pasajeros 4 Ausgänge- Durchführungsmodul 16A Sch./Ref. 1071/14...
- Seite 2 ITALIANO ENGLISH Connessioni Connections 1 4 uscite a relè da 16 A (*) 4 16A relay outputs (*) 2 IPerBus IPerBus 3 Ingresso 230 V~ In 230 V~ Pulsanti attivazione manuale relè Relay manual activation buttons 1… 1...4 5 TERM: terminazione BUS TERM: BUS termination Indicatori Indicators...
- Seite 3 FRANÇAIS ESPAÑOL DEUTSCH Connexions Conexiones Anschlüsse 1 4 sorties relais 16 A (*) 4 salidas hacia relè de 16 A (*) 4 Relaisausgänge 16 A (*) 2 IPerBus IPerBus IPerBus 3 Entrée 230 V~ Entrada 230 V~ Eingabe 230 V~ Boutons activation manuelle relais Tasten zur manuellen Aktivierung Teclas activación manual relè...
- Seite 4 • Azionamento di ogni singolo relè da parte di un ITALIANO max. di 39 Eventi (Sensori o Pulsanti) Il modulo può essere usato per connettere fase • 40 Azioni logiche possibili per ogni singolo relè: (sezionata) e neutro a 4 dispositivi (vedi pag.14). - 25 Azioni Standard tra cui: Istantaneo, On, Off, Caratteristiche elettriche Passo-passo, Timer luci scale retriggerabile,...
- Seite 5 Caratteristiche meccaniche • Meccanica per Barra DIN 4 Moduli • Sportellino amovibile per l’accesso alla Termina- zione di Bus TERM ed ai 4 pulsanti • Dimensioni: 72 x 58 x 90 mm [2.84 x 2.28 x 3.54 ”] • Max. sezione cavo accettabile dai morsetti: - filo trefolato 2,5 mm [AWG13]...
- Seite 6 • Activation of each single relay by 39 events max. ENGLISH (sensors or push buttons) The module can be used to connect phase • 40 logic operations available for each single relay: (switched) and neutral wire to 4 devices (see page - 25 standard Actions: Immediate, On, Off, Tog- 14).
- Seite 7 Mechanical characteristics • 4-module DIN rail mount • Removable lid for access to TERM Bus termina- tion and 4 buttons • Dimensions: 72 x 58 x 90 mm [2.84 x 2.28 x 3.54 ”] • Wire max. section for terminal pins: - stranded wire 2,5 mm [AWG13]...
- Seite 8 • Possibilité de configurer chaque relais comme NO FRANÇAIS (implicite) ou NF Le module peut être utilisé pour connecter la phase • Activation de chaque relais par 39 événements au (commutée) et le neutre à 4 dispositifs (voir page max. (capteurs ou touches) 14).
- Seite 9 Caractéristiques mécaniques • Montage sur Barre DIN 4 modules • Couvercle amovible pour l’accès à la terminaison de Bus TERM et aux 4 boutons • Dimensions: 72 x 58 x 90 mm [2.84 x 2.28 x 3.54 ”] • Section maximale du câble appropriée pour les bornes: - fil torsadé...
- Seite 10 • Posibilidad de configurar cada uno de los relé ESPAÑOL como NA (estándar) o NC El módulo puede ser usado para conectar fase • Accionamiento de cada uno de los relé por medio (seccionada) y neutral hacia 4 dispositivos (ver pag. de un máx.
- Seite 11 Características mecánicas • Mecánica para Carril DIN 4 Módulos • Ventanilla amovible para poder acceder en la Terminación de Bus TERM y en las 4 teclas • Dimensión: 72 x 58 x 90 mm [2.84 x 2.28 x 3.54 ”] •...
- Seite 12 • Betätigung jedes einzelne Relais durch max. 39 DEUTSCH Ereignisse (Sensor oder Tasten) Das Modul kann zum Anschluss der Phase (geteilt) • 40 mögliche logische Aktionen für jedes einzelne und des Neutralleiters an 4 Geräte verwendet wer- Relais: den (Siehe Seite 14). - 25 Standard Aktionen unter denen: Sofortig, Elektrische Merkmale On, Off, Stepper, retriggerbarer Treppenlicht-...
- Seite 13 Mechanische Merkmale • Mechanik für 4 Module DIN-Schiene • Abnehmbare Klappe für den Zugang zum Busab- schluss TERM und den 4 Tasten • Abmessungen: 72 x 58 x 90 mm [2.84 x 2.28 x 3.54 ”] • Max. Kabelquerschnitt passend für die Klemmen: - gelitzter Draht 2,5 mm [AWG13]...
- Seite 14 Collegamento a tensione di rete - Mains connection - Connexion à alimentation de réseau Conexión con tensión de red - Netzspannungsanschluss Qualsiasi tipo di lampada a 230 V~ Any 230 V~ lamp type SD105-0072 N’importe quel type de lampe à 230 V~ Cualquier tipo de lámpara de 230 V~ Jeder 230 V~ Lampentyp Corrente totale erogabile max...
- Seite 15 Carichi comandabili a 220 - 240 V~ / 220 – 240 V~ loads (distribuiti sui 4 relè) (distributed on the 4 relays) Charges à 220 – 240 V~ / Cargos pilotables con 220 – 240 V~ (distribués sur les 4 relais) (distribuidos sobre 4 relé) 220 –...
- Seite 16 DS1071-004B LBT8714 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39. 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39. 011.24.00.000 (RIC.AUT.) e-mail: info@urmet.com +39. 011.24.00.300 - 323...
