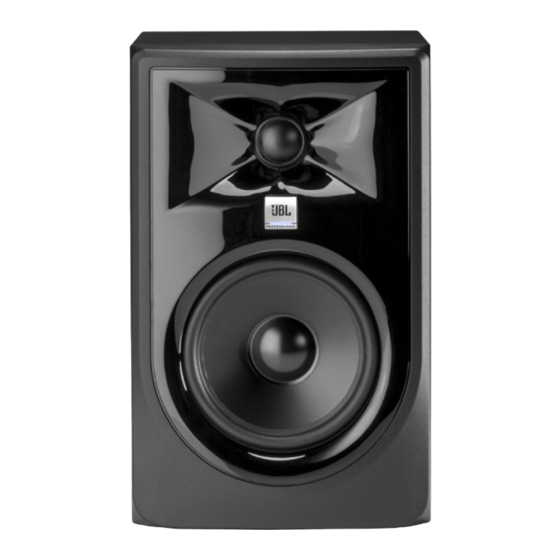

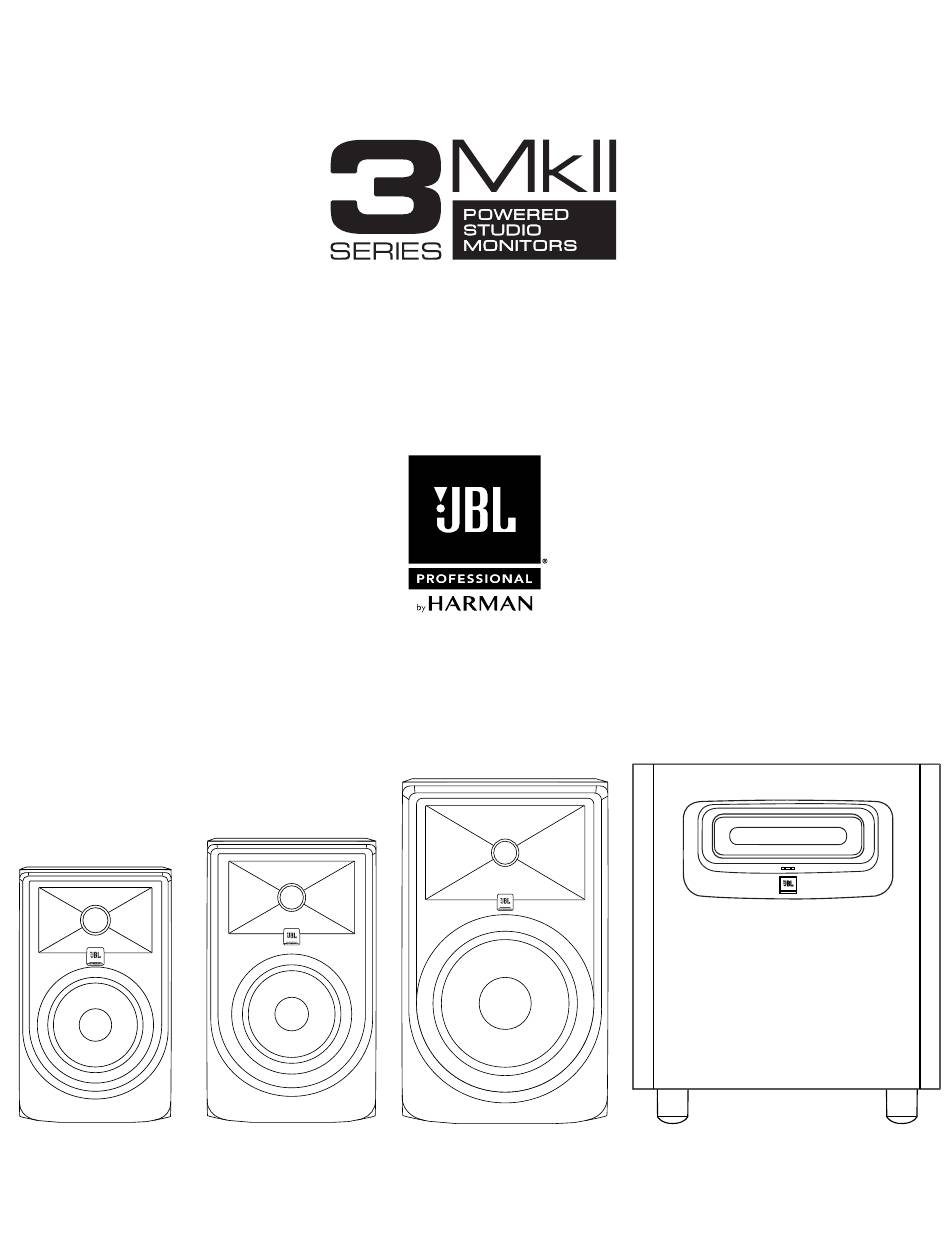

- Seite 1 Bedienungsanleitung 305P MkII 306P MkII 308P MkII LSR310S Aktiver 5" (127 mm)- Aktiver 6" (127 mm)- Aktiver 8" (127 mm)- Aktiver 10" (127 mm)- Studiomonitor Studiomonitor Studiomonitor Studio-Subwoofer...
-
Seite 2: Produktregistrierung
Produktregistrierung Vielen Dank für Ihren Kauf von Studiomonitoren der JBL 3er‑Serie Registrieren Sie Ihre Monitore der 3er-Serie unter www.jblpro.com/registration, um wichtige Informationen zu erhalten, sobald diese verfügbar sind. -
Seite 3: Inhaltsverzeichnis
Inhalt Abschnitt 1: Wichtige Sicherheitshinweise ������������������������������������������������������������������������������������������������������������ 4 Abschnitt 2: Einführung ������������������������������������������������������������������������������������������������������������������������������������������ 5 Das „Linear Spatial Reference“ (LSR)-Design von JBL .................. 5 Image Control Waveguide ..........................5 Features der Modelle 305P, 306P und 308P MkII................... 5 Features des aktiven Studio-Subwoofers LSR310S ..................6 Die Zuverlässigkeit von JBL Professional ....................... -
Seite 4: Abschnitt 1: Wichtige Sicherheitshinweise
INFORMATIONEN ZU EU-KONFORMITÄT: Der Blitz mit dem Pfeilsymbol in einem gleichseitigen Dreieck soll den Benutzer auf Harman Professional erklärt hiermit, dass die Geräte vom Typ JBL 305P MKII, das Vorhandensein von nicht isolierter „gefährlicher Spannung“ im Gerät hinweisen, 306P MKII, 308P MKII, die die CE-Kennzeichnung tragen, die folgenden die so hoch sein kann, dass sie ein Stromschlagrisiko für Personen darstellt. -
Seite 5: Abschnitt 2: Einführung
Abschnitt 2: Einführung Herzlichen Glückwunsch zum Kauf Ihrer Studiomonitore der JBL Professional 3er-Serie. Die 3er-Serie erfüllt die hohen Standards von JBL in Bezug auf Genauigkeit sowie dauerhafte Zuverlässigkeit bei anspruchsvollen professionellen Anwendungen. Sämtliche Modelle der 3er-Serie verfügen über JBL Professional Wandler und Netzwerktechnologien, um eine akkurate Frequenzwiedergabe, eine außergewöhnliche Tieffrequenzerweiterung und hohe Schalldruckpegel zu gewährleisten. -
Seite 6: Features Des Aktiven Studio-Subwoofers Lsr310S
FEATURES DES AKTIVEN STUDIO‑SUBWOOFERS LSR310S Mit seiner Fähigkeit, erweiterte Tiefen bis in den 20-Hz-Bereich zu reproduzieren, ist der LSR310S der ideale Partner für die MkII-Studiomonitore der 3er-Serie. Die Features des LSR310S sind unter anderem: • Ein magnetisch abgeschirmter Tieftöner mit einer 1,5"-Schwingspule und einer robusten Antriebsstruktur für exzellente tieffrequente Leistung. -
Seite 7: Abschnitt 3: Einrichten Des Systems
Abschnitt 3: Einrichten des Systems JEDER KARTON DER 3ER‑SERIE ENTHÄLT FOLGENDE GEGENSTÄNDE: • Einen MkII-Studiomonitor bzw. einen Subwoofer der 3er-Serie • Ein Netzkabel • Schnellstart-Anleitung • Vier abziehbare Gummifüße (nur MkII-Modelle 305P, 306P und 308P) AUSPACKEN Wir empfehlen, einen Lautsprecher wie folgt aus seiner Verpackung zu nehmen, um eine Beschädigung des Hochtöners zu vermeiden: MkII-Modelle 305P, 306P und 308P: Entfernen Sie den äußeren Versandkarton (falls vorhanden). - Seite 8 • Im Idealfall sollten die MkII-Studiomonitore der 3er-Serie auf geeignete Ständer gestellt werden und nicht auf die Arbeitsfläche. Dies verhindert Resonanzen sowie die Verschlechterung der Tiefenwiedergabe, die aufgrund der mechanischen Verbindung des Lautsprechers mit der Fläche auftreten. • Um ein optimales Imaging zu erzielen, sollten der linke und der rechte Lautsprecher symmetrisch im Raum aufgestellt werden, so dass jeder Lautsprecher die gleiche Entfernung zu den benachbarten Wänden und reflektierenden Flächen aufweist.
-
Seite 9: Audioanschlüsse
AUDIOANSCHLÜSSE HINWEIS: Bevor Sie die Audioanschlüsse verbinden, stellen Sie sicher, dass der LAUTSTÄRKEREGLER an jedem Lautsprecher/Subwoofer der 3er-Serie voll auf Linksanschlag (Minimum) gedreht ist. Die Lautsprecher der 3er-Serie sind mit symmetrischen XLR- sowie 6 mm (¼")-TRS-Eingangsanschlüssen ausgestattet, um den Anschluss von professionellen Audioschnittstellen, Mischpulten und Audioproduktionsequipment, aber auch von asymmetrischen Verbrauchergeräten wie z. B. -
Seite 10: Abschnitt 4: Aktive Mkii-Studiomonitore 305P, 306P Und 308P
Abschnitt 4: Aktive MkII-Studiomonitore 305P, 306P und 308P Vorderansicht Rückansicht FEATURES HOCHFREQUENZWANDLER (HOCHTÖNER) – Dieser Wandler reproduziert hochfrequente Signale. WAVEGUIDE – Der spezielle entwickelte JBL Image Control Waveguide verbessert das Imaging und optimiert die Mischung von direktem und reflektiertem Klang im Raum, um einen neutralen Klang an der Mischposition zu gewährleisten. -
Seite 11: Eingangspanel
EINGANGSPANEL XLR‑EINGANG – Für den Anschluss professioneller Geräte an diesen Eingang mittels eines symmetrischen XLR-Steckers. 6 MM (¼")‑EINGANG – Für den Anschluss von professionellem Equipment mittels eines symmetrischen 6 mm (¼")-Steckers. Für den Anschluss von Verbrauchergeräten mittels eines asymmetrischen 6 mm (¼")-Steckers. EINGANGSEMPFINDLICHKEITSSCHALTER – Stellen Sie diesen Schalter auf +4 dBu, um beim Anschluss professioneller Geräte, die hohe Ausgabepegel erreichen können, Übersteuerungen zu vermeiden. -
Seite 12: Automatische Standby-Funktion
AUTOMATISCHE STANDBY‑FUNKTION MkII-Modelle der 3er Serie mit CE-Kennzeichnung haben eine automatische Low-Power-Standby-Funktion, wodurch der Stromverbrauch reduziert wird, wenn zwanzig Minuten lang kein Signal festgestellt wird. Bei professionellen Anwendungen, bei denen ein automatischer Low-Power-Standby nicht erwünscht ist, kann diese Funktion deaktiviert werden. Diese Funktion ist standardmäßig aktiviert. Die automatische Low‑Power‑Standby‑Funktion kann wie folgt deaktiviert werden: Schalten Sie den Lautsprecher AUS (OFF). -
Seite 13: Abschnitt 5: Aktiver Studio-Subwoofer Lsr310S
Abschnitt 5: Aktiver Studio-Subwoofer LSR310S Vorderansicht Rückansicht Ansicht von unten FEATURES TIEFFREQUENZWANDLER (TIEFTÖNER) – Dieser Wandler reproduziert tieffrequente Signale. POWER‑ANZEIGE – Diese LED leuchtet, wenn der Lautsprecher mit dem Netz verbunden und eingeschaltet ist. FÜSSE – Diese Füße heben den Subwoofer an, um eine akustische Kopplung mit dem Fußboden zu verhindern. BASSREFLEX‑SYSTEM –... -
Seite 14: Eingangspanel
EINGANGSPANEL RECHTER UND LINKER XLR‑EINGANG – Für den Anschluss professioneller Geräte an diese Eingänge mittels symmetrischer XLR-Stecker. RECHTER UND LINKER 6 MM (¼")‑EINGANG – Für den Anschluss von professionellem Equipment mittels symmetrischer 6 mm (¼")-Stecker. Für den Anschluss von Verbrauchergeräten mittels asymmetrischer 6 mm (¼")-Stecker. RECHTER UND LINKER XLR‑AUSGANG – Verbinden Sie diese Ausgänge mit den MkII-Lautsprechern der 3er-Serie oder anderen aktiven Lautsprechern bzw. -
Seite 15: Audioanschlüsse
AUDIOANSCHLÜSSE Schließen Sie Signalquellen entweder an die XLR- oder die 6 mm (¼")-EINGANGSANSCHLÜSSE an. Verbinden Sie eine einzige Signalquelle mit dem Lautsprecher, und zwar entweder über die XLR- ODER die 6 mm (¼")-EINGANGSANSCHLÜSSE. Schließen Sie nie verschiedene Signalquellen an die XLR- und die 6 mm (¼")-Eingangsanschlüsse gleichzeitig an. Wird der Subwoofer LSR310S zur Wiedergabe des „.1“-LFE-Kanals in einem Surround-Sound- System verwendet, verbinden Sie das „.1“-LFE-Signal entweder mit dem LINKEN oder dem RECHTEN Subwoofereingang. -
Seite 16: Crossover-Einstellungen Und Bass-Management
CROSSOVER‑EINSTELLUNGEN UND BASS‑MANAGEMENT Der Begriff „Bass-Management“ bezieht sich auf die Praxis, einen Subwoofer zur Wiedergabe der Tieffrequenzen der Hauptkanäle zu verwenden. Aufgrund der Physiologie des menschlichen Gehörs sind tiefe Frequenzen größtenteils nicht ortbar. Bei ausreichendem Hörabstand können wir nur sehr schwer ausmachen, woher die Tiefen kommen. -
Seite 17: Abschnitt 6: Systemanschlüsse
Abschnitt 6: Systemanschlüsse ZWEIKANALSYSTEME LINKER RECHTER LAUTSPRECHER LAUTSPRECHER (RÜCKSEITE) (RÜCKSEITE) SUBWOOFER (RÜCKSEITE) MISCHER... -
Seite 18: Surround-Sound-Systeme
SURROUND‑SOUND‑SYSTEME LINKER LAUTSPRECHER RECHTER LAUTSPRECHER IN DER MITTE LAUTSPRECHER (RÜCKSEITE) (RÜCKSEITE) (RÜCKSEITE) SUBWOOFER (RÜCKSEITE) COMPUTER- AUDIO-SCHNITTSTELLE COMPUTER- AUDIOSYSTEM LINKER RECHTER SURROUND- SURROUND- LAUTSPRECHER LAUTSPRECHER (RÜCKSEITE) (RÜCKSEITE) -
Seite 19: Abschnitt 7: Fehlersuche
Abschnitt 7: Fehlersuche Problem: Es kommt kein Ton aus den Lautsprechern. • Überprüfen Sie, ob das Netzkabel mit dem Lautsprecher verbunden und der EIN-/AUSSCHALTER eingeschaltet (ON) ist. • Stellen Sie sicher, dass die POWER-LED auf der Vorderseite des Lautsprechers leuchtet. •... -
Seite 20: Abschnitt 8: Spezifikationen
Abschnitt 8: Spezifikationen 305P 306P 308P LSR310S Frequenzbereich 27 Hz 43 Hz bis 24 kHz 39 Hz bis 24 kHz 37 Hz bis 24 kHz (-10 dBV): 1725 Hz Linkwitz-Riley 1425 Hz Linkwitz-Riley 1800 Hz Linkwitz-Riley – – – Crossover: 4. Ordnung akustisch 4. Ordnung akustisch 4. Ordnung akustisch Max. Dauer-SPL: 94 dB* 98 dB* 102 dB* 105 dB** Max. -
Seite 21: Abschnitt 9: Service- Und Kontaktinformationen Von Jbl
Abschnitt 9: Service- und Kontaktinformationen von JBL POSTANSCHRIFT: JBL Professional 8500 Balboa Blvd. Northridge, CA 91329 VERSANDADRESSE: Wenden Sie sich vor einer Reparatur bitte an den Kundendienst von JBL Professional, um Informationen zum Versand zu erhalten. CUSTOMER SERVICE: Montag bis Freitag 08:00 bis 17:00 Uhr Pacific Coast Time in den USA +1 800 8JBLPRO (+1 800 852 5776) -
Seite 22: Abschnitt 10: Garantieinformationen
Abschnitt 10: Garantieinformationen Die begrenzte Garantie von JBL auf professionelle Lautsprecherprodukte (ausschließlich Gehäuse) gilt für fünf Jahre ab dem Tag des ersten Kaufs durch einen Endkunden. Für Verstärker von JBL gilt eine Garantie von 3 Jahren ab dem Tag des Kaufs. Für das Gehäuse und alle anderen Produkte von JBL gilt eine Garantie von 2 Jahren ab dem Tag des Kaufs. - Seite 23 Teilenummer: 5096517-00-B...
