Blaupunkt Toronto 440 Bedienungs- Und Einbauanleitung Seite 41

Inhaltsverzeichnis

Werbung

A
1
NC
2
Telephone Mute
3
NC
4
Permanent +12V
5
Auto antenna*
6
Illumination
7
Kl.15/Ignition
8
Ground
*
Switched power supply +12 V / max. 150 mA
Änderungen vorbehalten!
B
1
Speaker out RR+
2
Speaker out RR–
3
Speaker out RF+
4
Speaker out RF–
5
Speaker out LF+
6
Speaker out LF–
7
Speaker out LR+
8
Speaker out LR–
7
1 3 5
8
6
2 4
Telephone Mute
4 ohms
4 ohms
4 ohms
4 ohms

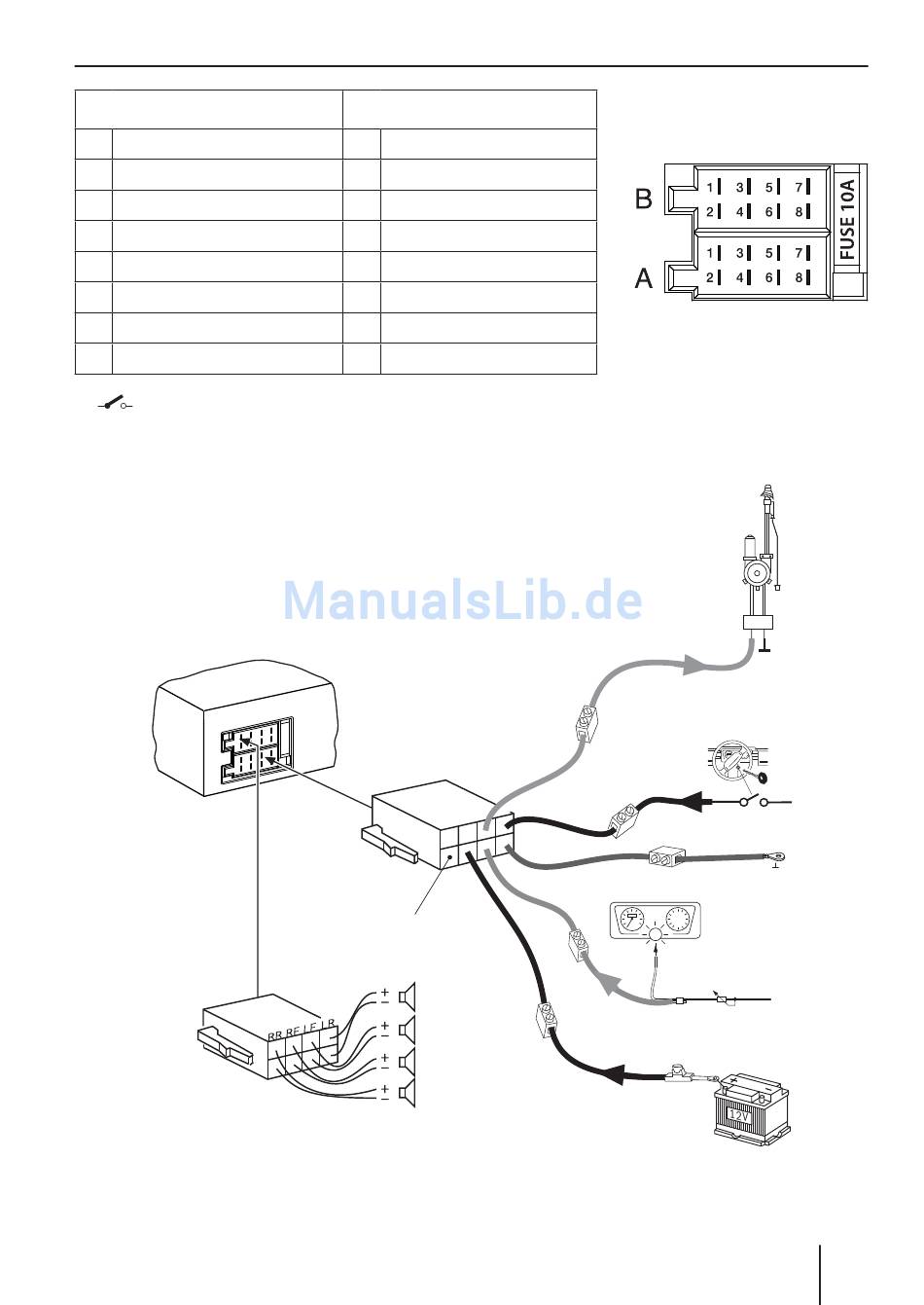

Einbauanleitung
Relais
+12V
Kl. 15 +12V
+12V
