1. Griglia anteriore
2. Ghiera di fissaggio ventola
3. Vite di sicurezza griglia
4. Ventola
5. Ghiera di fissaggio griglia
posteriore
6. Griglia posteriore
7. Albero motore
8. Manopola di oscillazione
9. Corpo motore
Posizionare il ventilatore su una superficie piana, asciutta e stabile
ed inserire la spina del ventilatore in una presa di corrente adeguata.
Selezionare la velocità desiderata ruotando la manopola posta sul
pannello comandi (10):
0 = spento 1 = velocità minima 2 = velocità media 3 = velocità massima
OSCILLAZIONE:
L'oscillazione automatica da destra a sinistra si ottiene premendo la
manopola (8) situata sulla testa del motore. Per disattivarla riportare la
manopola verso l'alto.

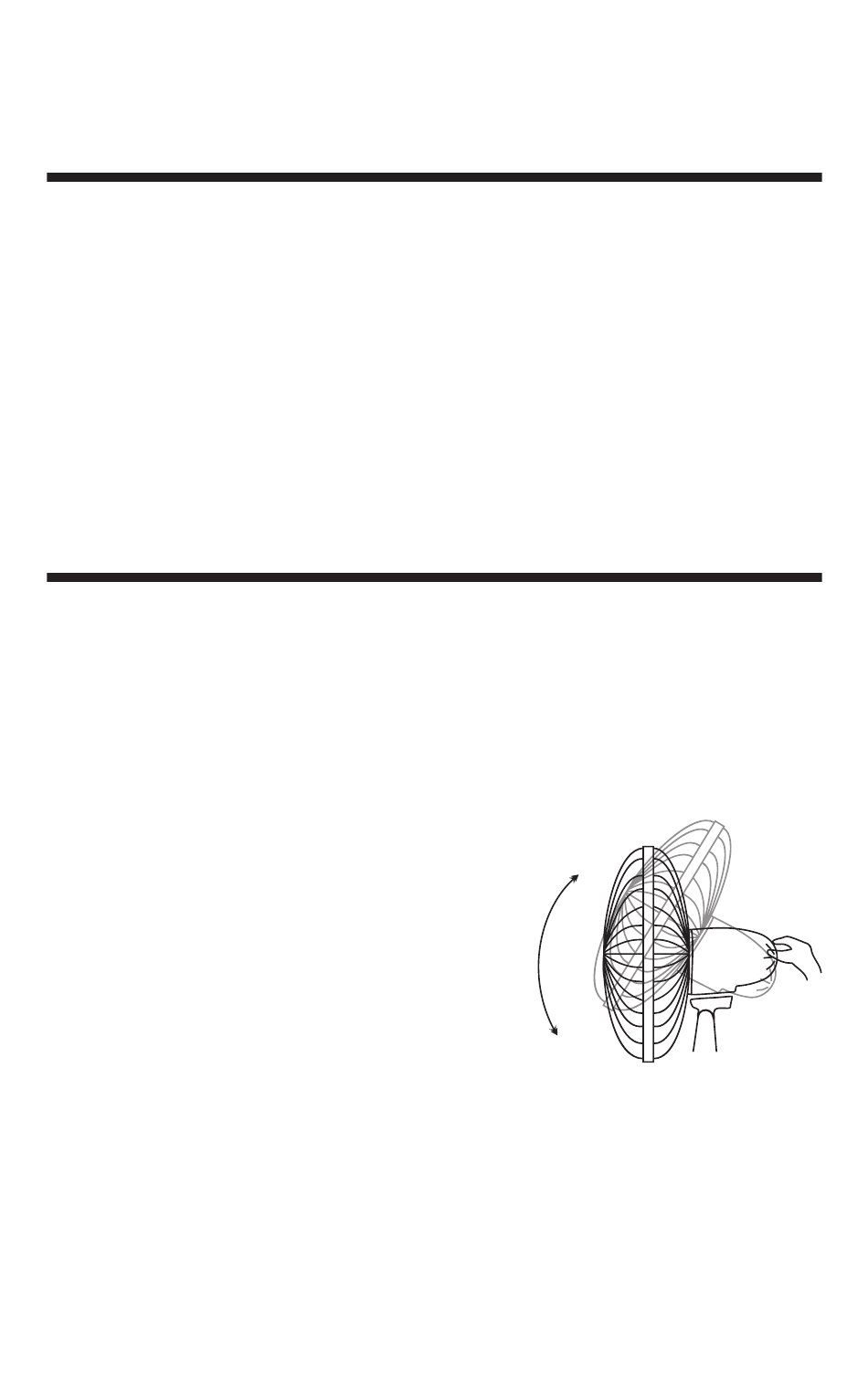

INCLINAZIONE VERTICALE
E' possibile orientare la testa del ventilatore
in senso verticale scegliendo l'angolo
desiderato. E' sufficiente regolare la testa del
ventilatore muovendola delicatamente verso
l'alto o verso il basso secondo l'inclinazione
desiderata.
REGOLAZIONE DELL'ALTEZZA
Allentare la manopola regolazione altezza (13), quindi regolate il
ventilatore all'altezza desiderata. Stringere bene la manopola una volta
regolata l'asta.
N.B: questa operazione deve essere sempre eseguita a ventilatore
spento.
6
ASSEMBLAGGIO
ISTRUZIONI D'USO
10. Pannello comandi
11. Vite corpo principale
12. Asta di regolazione
13. Manopola regolazione altezza
14. Asta base
15. Base in plastica
16. Vite e rondella
A-B. Pin di incastro della griglia
posteriore
