Goobay 45242 Betriebsanleitung

DE
Betriebsanleitung
Lötkolbenset 30 W
1 Sicherheitshinweise
1.1 Allgemein
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes
verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen
Steckdosen verwendet werden, um es im Notfall und nach Gebrauch
schnell aus dieser entfernen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den
Netzstecker direkt am Steckergehäuse aus der Steckdose.
• Öffnen Sie das Gehäuse nicht.
• Modifizieren Sie Produkt und Zubehör nicht.
• Benutzen Sie Produkt und Zubehör nur in einwandfreiem
Zustand.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch die
Begleitdokumentation behebbaren Problemen, an Händler
oder Hersteller.
• Lassen Sie Demontage-, Wartungs- und Reparaturarbeiten
nur von ausgebildetem Elektro- Fachpersonal ausführen.
Nicht für Kinder und Personen mit physisch und/oder psychisch einge
schränkten Fähigkeiten geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Lassen Sie das Gerät im Betrieb NIE unbeaufsichtigt.
• Platzieren, installieren und transportieren Sie Produkt, Pro-
duktteile und Zubehör sicher.
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird,
dass es niemanden behindert und nicht beschädigt wird.
• Schützen Sie Ihre Augen und Körper durch entsprechen-
de Arbeitsbekleidung vor Lötzinnspritzern.
• Verwenden Sie das Gerät nicht zur Erhitzung von Flüssigkei-
ten oder Kunststoffen.
• Berühren Sie die metallischen Teile des Lötkolbens nicht
während und unmittelbar nach Gebrauch.
Der Lötkolben erreicht Temperaturen von bis zu 520°C. Eine Berührung
der erhitzten metallischen Teile kann bei Mensch und Tier schwere
Brandverletzungen hervorrufen.
• Platzieren Sie den Lötkolben nach Gebrauch immer in der
dafür vorgesehenen Halterung.
• Tauchen Sie den Lötkolben zum Abkühlen nicht in Wasser.
• Vermeiden Sie die Nähe zu entflammbaren Oberflächen,
Stoffen und explosiven Materialien.
• Betreiben Sie das Produkt nicht in explosionsgefährdeter
Umgebung.
• Verrichten Sie Lötarbeiten nur in gut belüfteten Räumen oder
unter einem geeigneten Abzug, da Lötdämpfe gesundheitsbe-
einträchtigend sind.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen, sowie
Vibrationen und mechanischen Druck.
• Führen Sie Lötarbeiten nur an strom- und spannungslosen
Teilen durch.
Für den Einsatz in Industriebetrieben sind die entsprechenden gesetzli-
chen Bestimmungen zur Unfallverhütung einzuhalten.
• Schalten Sie den Lötkolben bei längeren Arbeitspausen ab.
• Achten Sie beim Verlöten von Kabeln und Kontakten darauf,
dass blanke Metallteile z.B. durch Isolation gegen Berührung
geschützt sind.
• Bei Reparaturarbeiten müssen die Empfehlungen des Her-
stellers zur Verwendung geeigneter Lötmittel wie Lötpaste,
Löttinktur, usw. beachtet werden.
2 Beschreibung und Funktion
2.1 Lötkolbenset 30 W
Dieses Produkt ist ein Set, bestehend aus Lötkolben, Lötkolbenhalter, Lötzinn,
Ersatzlötspitze und Kolophonium. Es dient dazu, leitende Metallverbindungen
herzustellen und dient als einfache Alternative zur Lötstation.

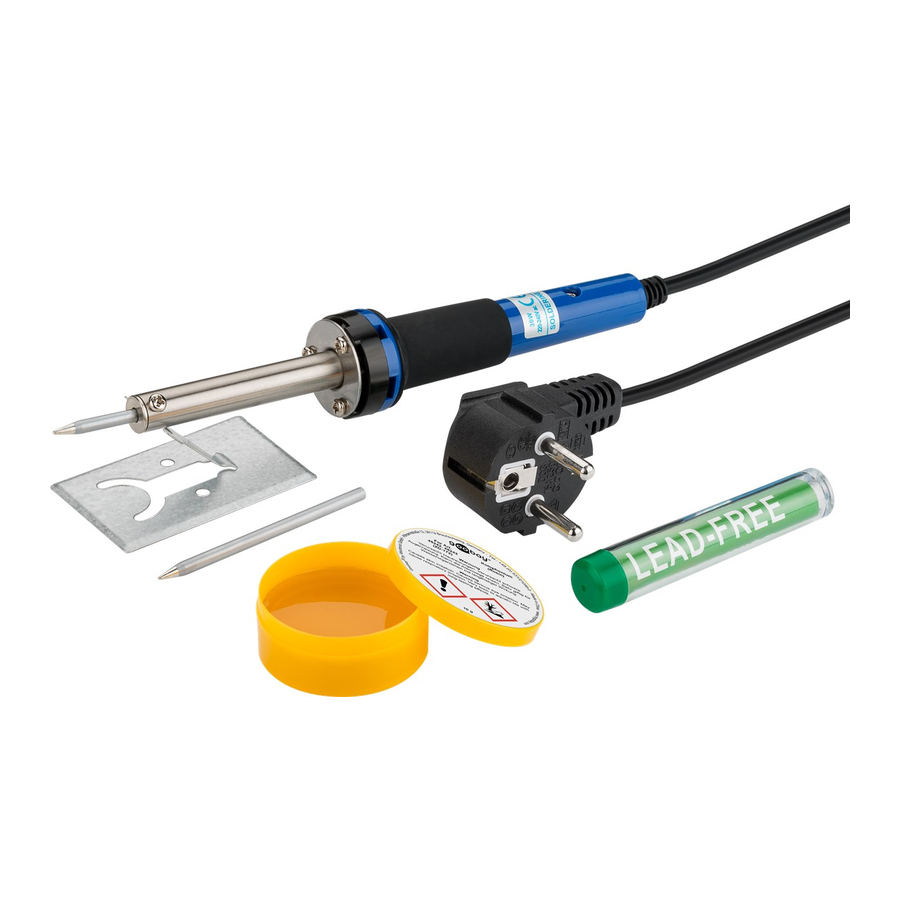

2.2 Bedienelemente und Teile
1
2
3
7
1 Lötkolben 2 Lötspitze
3 Lötkolbenhalter 4 Netzstecker
5 Lötzinn (bleifrei) 6 Kolophonium
2.3 Lieferumfang
Lötkolben, Lötkolbenhalter, Lötzinn, Ersatzlötspitze, Kolophonium und Bedienungs-
anleitung
REV2020-07-21
V2.1 ir
Änderungen vorbehalten.
4
5
6
7 Ersatzlötspitze
- 1 -
2.4 Technische Daten
Anschlüsse
Nennspannung (V~ @ Hz)
Max. Leistungsaufnahme (W)
Schutzklasse
Schutzart
Kabellänge (m)
Maße (ØxL) [mm]
Gewicht (g)
Kolophonium
Maße (ØxL) [mm]
Menge (g)
Material
Menge (g)
Lötkolbenhalter
Maße (mm)
Gewicht (g)
3 Bestimmungsgemäßer Gebrauch
Ihr Produkt ist nur für den Hausgebrauch sowie für Weichlötanwendun-
gen konzipiert. D.h. es darf nur zum Löten / Entlöten von elektrischen
und elektronischen Komponenten in gedruckten Schaltungen und
Modulen, zum Verzinnen von Leiterbahnen und Kabelenden und zur Herstellung von
Kabelverbindungen benutzt werden.
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den Sicherheitshin-
weisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeach-
ten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise können
zu schweren Unfällen, Personen- und Sachschäden führen.
4 Vorbereitung
Vorsicht! Der Lötkolben darf auf keinen Fall ohne Lötspitze
betrieben werden.
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten von Produkt, Strom-
netz und Peripheriegeräten.
Diese müssen identisch sein.
3. Stellen Sie die mitgelieferte Halterung auf einer ebenen,
feuerfesten Unterlage auf.
4. Stellen Sie sicher, dass die Lötspitze fest im Lötkolben sitzt.
5. Verbinden Sie den Netzstecker mit einer Netzsteckdose.
Der Lötkolben ist betriebsbereit.
5 Zusammenbau und Anschluss
Vorsicht! Verletzungsgefahr durch Stolpern und Sturz
• Verlegen Sie das Kabel sicher.
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird,
dass es niemanden behindert und nicht beschädigt wird.
• Führen Sie keine Arbeiten an unter Spannung stehenden
Teilen durch.
1. Biegen Sie die Y-Stanzform des Lötkolbenhalters etwa 90°
nach oben.
2. Stellen Sie den Lötkolbenhalter auf eine feuerfeste, waage-
rechte und rutschsichere Unterlage.
3. Platzieren Sie das Zubehör nach Bedarf auf der Unterlage.
Gegebenenfalls kann weiteres Zubehör, wie andere Lötspitzengrößen
und ein Lötschwamm nötig sein.
4. Lesen Sie zum Wechsel der Spitze das Kapitel „Lötspitzen-
wechsel".
5. Bereiten Sie die Lötstellen vor, indem Sie überschüssige
Isolierungen, Fett, Schmutz oder Oxidation beseitigen.
6. Fixieren Sie die zu lötenden Teile bestmöglich.
6 Löten
Vorsicht! Heiße Oberflächen
Die Lötspitze und der vordere Teil des Lötkolben werden
im eingesteckten Zustand heiß.
• Berühren Sie die Oberfläche nicht während und unmittelbar
nach Gebrauch.
• Vermeiden Sie die Nähe zu entflammbaren Oberflächen und
Stoffen.
• Nähe zu entflammbaren Oberflächen vermeiden.
Lötkolben
Schutzkontaktstecker
220-240, 50
30
I
IP20
~1,2
30 x 204
168
45 x 20
10
Lötzinn
Sn: 99,3 %, Cu: 0,7 % (bleifrei)
10
65 x 41 x 2
10
