N E D E R L A N D S
Alle Caliber Rally 5-kanaals versterkers hebben de
volgende technische gegevens. Technische gegevens die
per model verschillen zijn apart opgenomen.
Frequentierespons
(+0, -1dB)20Hz-30kHz
Totale harmonische vervorming
<0,05%
Signaal-ruisverhouding (A-Weighted)
>103dB
Ingangsgevoeligheid RCA-ingang
3V - 200mV
Ingangsgevoeligheid High-Level ingang 10V - 2V
Variabel Highpassfilter kan. 1/2
50 - 500Hz
Variabel Lowpassfilter kan. 3/4
50 - 500Hz
Uitgangsimpedantie
2 - 8Ω

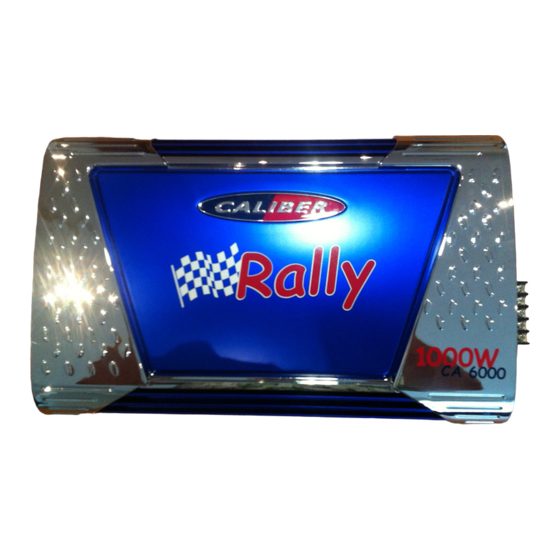

CA 6000 Rally
M a x i m u m Powe r O u t p u t a t 1 4 , 4 V
4Ω 20Hz - 30kHz THD 1%
4x 120W + 1x 300W
2Ω 20Hz - 30kHz THD 1%
4x 150W + 1x 400W
C o n t i n u o u s Powe r O u t p u t a t 1 4 , 4 V
4Ω 20Hz - 30kHz THD 1%
4x 50W + 1x 150W
2Ω 20Hz - 30kHz THD 1%
4x 75W + 1x 300W
F u s e R a t i n g
40A
D i m e n s i o n s
405x260x65mm
