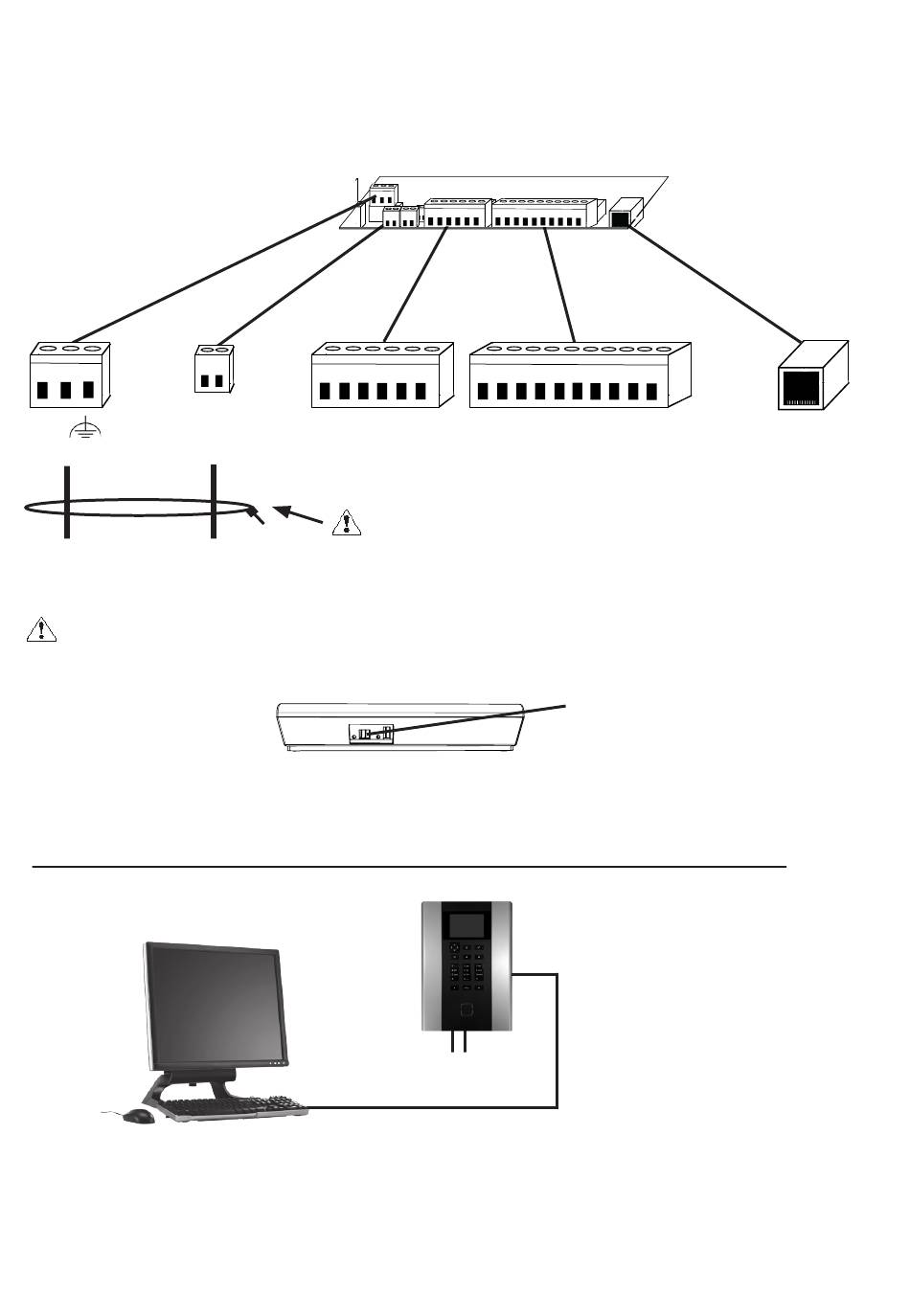

1.2. Connexions électriques
Connexion au bus
L/N/
CGLine+ D1-D2
230V 50/60Hz
230V 50/60Hz
Pour éviter tout risque d'allumage, les conducteurs de réseau doivent être suffisamment serrés dans la borne
(couple min. 40cNm).
2. PARAMÈTRE RÉSEAU
Guide d'installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com
11, 12, 14, 21, 22, 24
= 2x sorties relais
Comm.
In1/In2 = 2x entrées digitales
S1/S2 = Entrée d'inhibition
Les câbles doivent être attachés avec le serre-fil fourni afin d'assurer
la sécurité électrique.
230V/AC
LAN (RJ45) avec voyant LED:
2x ports USB
Câble USB A-B (option)
Jaune = Liaison
Vert = Trafic
