NORAUTO 2223561 Bedienungsanleitung
Einparkhilfe
Verwandte Anleitungen für NORAUTO 2223561
Inhaltszusammenfassung für NORAUTO 2223561
-
Seite 10: Einbau Der Sensoren

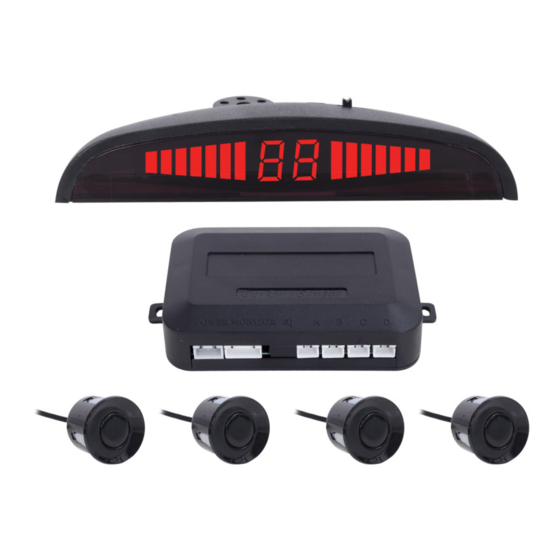

ALLGEMEINES Dieses Einparkhilfesystem besteht aus Ultraschallsensoren, einer digitalen Schaltbox und einem LED-/ LC-Display (wenn Ihr Fahrzeug zusätzlich über eine Rückfahrkamera verfügt, ist auch ein TFT-Display inbegriffen). Das System erkennt die Distanz zwischen dem Fahrzeug und möglichen Hindernissen hinter dem Fahrzeug anhand von an der Heckstoßstange montierten Ultraschallsensoren. Falls Ihr Fahrzeug über eine Rückfahrkamera verfügt, wird ein Video vom Hindernis auf dem Display angezeigt. -
Seite 11: Anschlussplan Für Einparkhilfesystem Mit Kamera
Anschlussplan für Einparkhilfesystem mit Kamera Display +Positives Stromkabel (12V) +Positives Stromkabel (12V) VIDEO 2 IN Lautsprecher -0 V VIDEO 1 IN Display Kamera ACC 12 V (Weiß) 2.5M Video-Output der Kamera Display (Rot) 12M +Positives Stromkabel (12V) - 0V Sensor Sensor Sensor Sensor... -
Seite 12: Technische Angaben
Technische Angaben 1. Nennspannung: 12V 2. Betriebsspannungsbereich: 9-16V 3. Nennstrom: 20-200mA 4. Erkennungsdistanz: 0.3-2.5m 5. Ultraschallfrequenz: 40KHz 6. Betriebstemperatur: -20°C ~ +70°C 7. Art des Alarms: „BiBi“ Warnton Installation und Test 1. Stellen Sie die Richtung der Sensoren ein, nachdem Sie diese eingebaut haben, und schließen Sie die Kabel ordnungsgemäß... - Seite 13 B. Aus Sicherheitsgründen zeigt das Display immer 0.0 m an, wenn die Sensoren ein Hindernis in der Distanz zwischen 0.0 und 0.4 m erkannt haben. Das Fahrzeug sollte in diesem Fall unverzüglich geparkt werden. Wenn die Distanz zum Hindernis 0.5 m beträgt, ertönt das akustische Signal eine Sekunde länger.
- Seite 34 Noroto España SAU Centre Comercial Alban Carretera de Ademuz km 2,9 46100 BURJASSOT Norauto Italia SPA Corso Savona 85/10024 MONCALIERI Norauto Portugal LDA Av. dos Cavaleiros, n°49 Alfragide 2794-057 CARNAXIDE Norauto Polska Sp z o.o., ul. Jubilerska 10, 04-190 Warszawa www.norauto.com / www.atu.eu Made in P.R.C / Fabricado en/na R.P.C / Fabriqué...
