VIEWEG
11.2 Spindelventil
Typ:
Belegung:
DE
Gegenstecker:

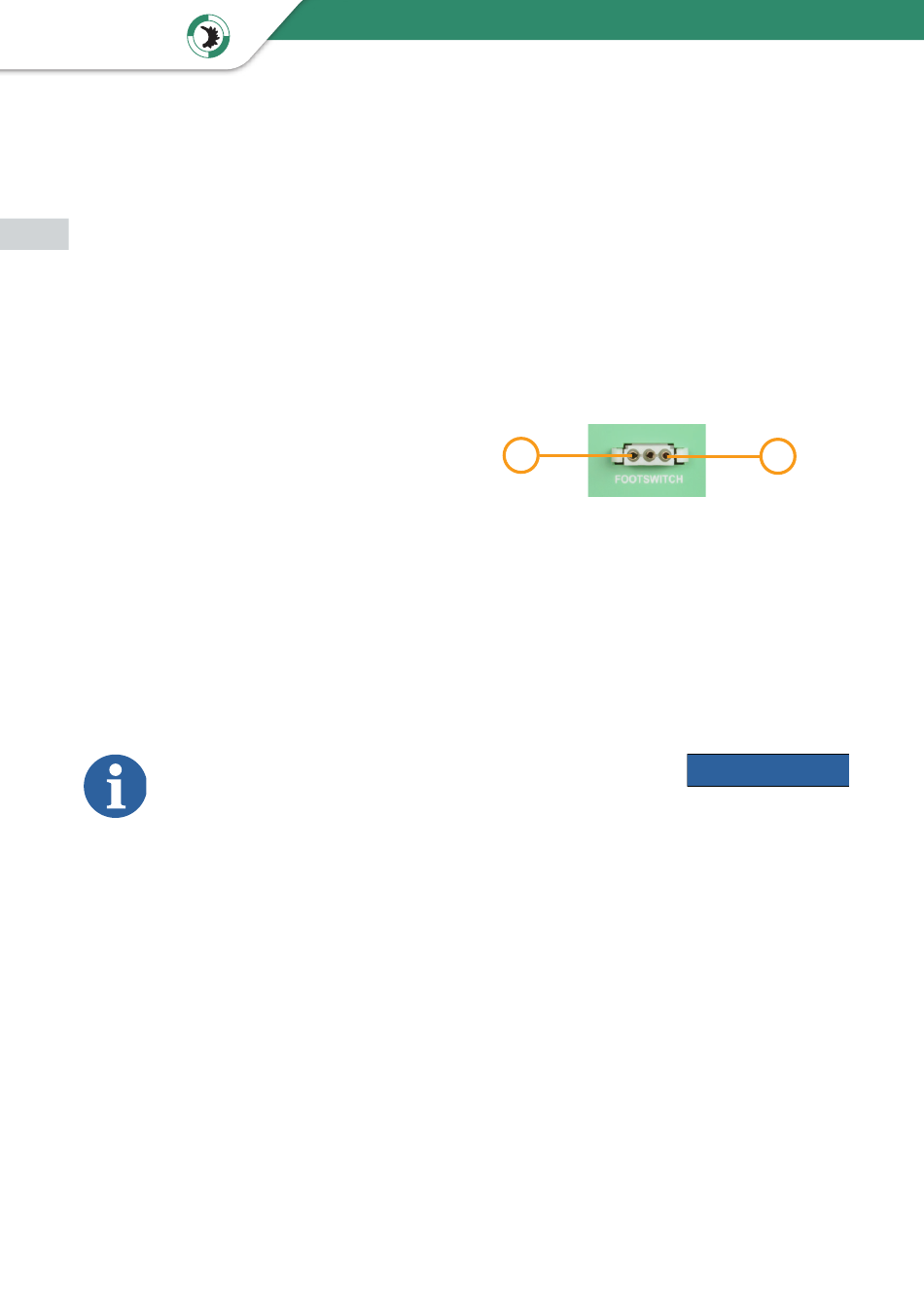

11.3 Fußschalter:
Belegung:
Das Fußschaltereingangssignal wird aktiviert, wenn der Eingangspin (1) mit dem GND-
Pin (3) kurzgeschlossen wird
Legen Sie hier keine externe Versorgungsspannung an!
Dies kann zu einem Defekt im Gerät führen
LEMO Buchse 2-pol: EGG 00 302 CLL
Pin 1
(rot) 0-24 V Spindelventil
Pin 2
0 V (GND) Spindelventil
LEMO Stecker 2-pol FGG 00 302 CLAD35
Schliesskontakt zwischen Pin 1 + 3 startet den
Dosiervorgang
Bedienungsanleitung VC 1100
3
1
3,3 V
3
GND
16
1
WICHTIG
