FRIATEC FWSG RA 32 Bedienungsanleitung

Schalgerat
Vorschau ausblenden Andere Handbücher für FWSG RA 32:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
Bedienungsanleitung

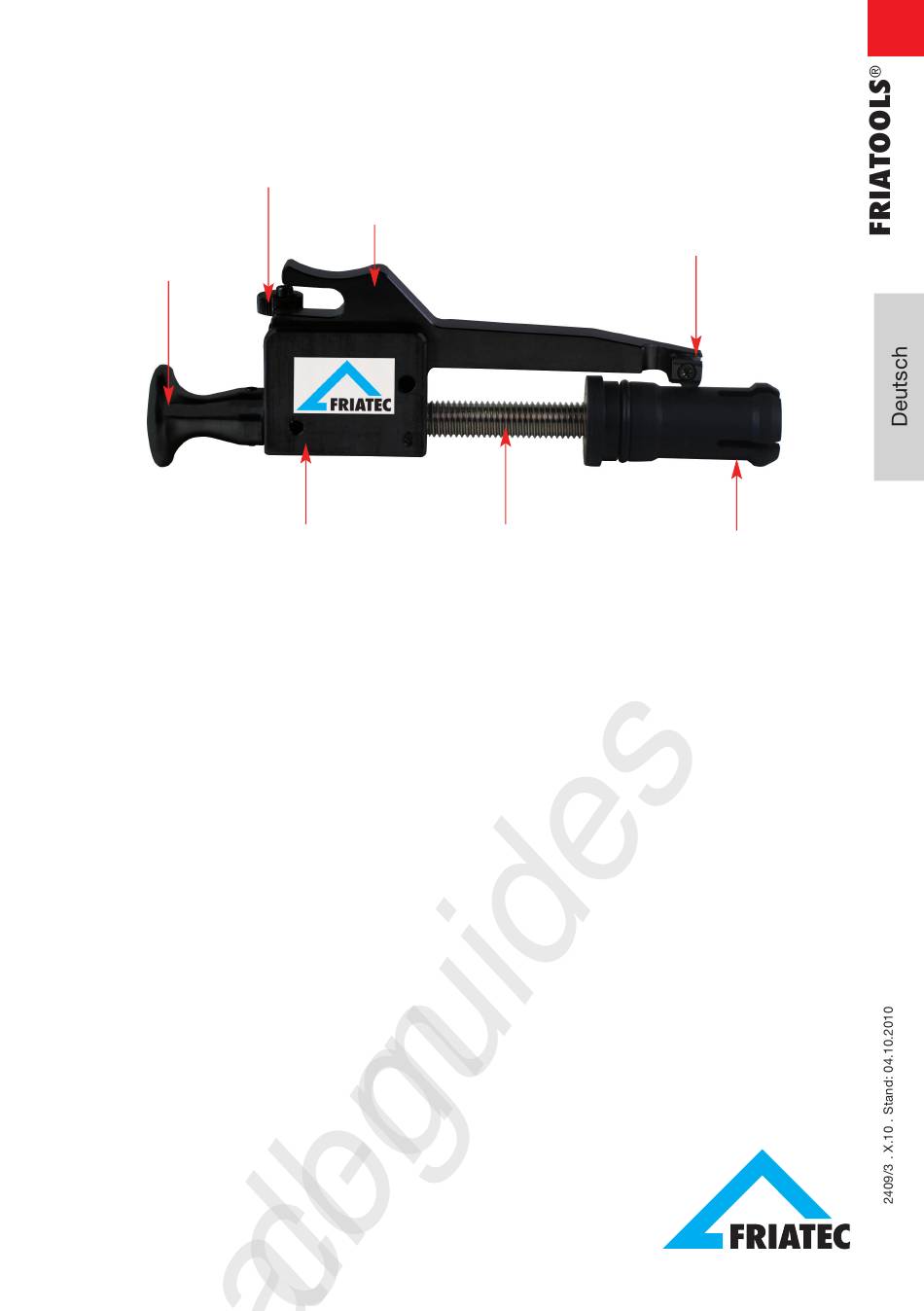

Schälgerät FWSG RA 32/40/50/63
Arretierung (2)
Knauf mit Innen -
sechskant (1)
Grundkörper (7)

Inhaltsverzeichnis

Messerhalter (3)
Gewindespindel (6)
Schälmesser (4)
Dorn (5)
2
2
2
3
3
3
3
4
4
5
5
5
5
6
6
7
8
8
9
1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FRIATEC FWSG RA 32

Inhaltszusammenfassung für FRIATEC FWSG RA 32

  • Seite 1: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Bedienungsanleitung Schälgerät FWSG RA 32/40/50/63 Arretierung (2) Messerhalter (3) Schälmesser (4) Knauf mit Innen - sechskant (1) Grundkörper (7) Gewindespindel (6) Dorn (5) Inhaltsverzeichnis 1. Vorbemerkungen 1.1 Sicherheitshinweise und Tipps 1.2 Bestimmungsgemäße Verwendung 2.

  • Seite 2: Vorbemerkungen

    Bezeichnet Anwendungstipps und andere nützliche Informatio- nen! Bestimmungsgemäße Verwendung Die Schälgeräte FWSG RA 32/40/50/63 dienen zur Entfernung der Oxidhaut zur Vorbereitung einer Heizwendelschweißung. Sie eignen sich optimal zum Schälen von Rohrstutzen an FRIALEN Sattelarmatu- ren und Sicherheitsfittings, sowie von Rohrenden. Geschält werden können Rohre aus PE80, PE100 und PE-Xa in SDR 11.

  • Seite 3: Sicherheit

    Arbeiten an Gasleitungen: • das DVGW Regelwerk, • das DVS Regelwerk, • die UVV (insbesondere BGR 500) und/oder • die entsprechenden Ländervorschriften. Bauliche Veränderungen am Gerät Ohne die Genehmigung der FRIATEC AG dürfen keine Veränderungen, An- oder Umbauten am Gerät durchgeführt werden.

  • Seite 4: Vorbereitung Der Schälung

    All manuals and user guides at all-guides.com Vorbereitung der Schälung ACHTUNG! Ringbund-Rohre müssen vor dem Schälen im Arbeitsbereich des Gerätes gerade gerichtet werden. • Säubern Sie die zu schälende Fläche von Verunreinigungen wie Sand und Erde (z.B. mit einem sauberen, fettfreien Lappen). WICHTIG! Wird die zu schälende Rohroberfläche nicht gereinigt, verschleißt das Schälmesser vorzeitig.

  • Seite 5: Rohroberfläche Schälen

    All manuals and user guides at all-guides.com Rohroberfläche schälen Schälen im Handbetrieb • Fassen Sie das Schälgerät FWSG RA am Grundkörper (7) und drehen Sie das Gerät im Uhrzeigersinn um den Rohrstutzen. • Drücken Sie dabei das Schälgerät FWSG RA axial gegen den zu schälenden Rohrstutzen.

  • Seite 6: Demontage Des Schälgerätes

    All manuals and user guides at all-guides.com • Montieren Sie am Akkuschrauber einen Sechskant Bit SW6. • Stecken Sie den Sechskant Bit SW6 in die Aufnahme am Knauf (1). • Starten Sie den Akkuschrauber und drücken Sie den Akkuschrau- ber beim Schälen axial gegen den zu schälende Rohrstutzen. •...

  • Seite 7: Schneide Wechseln

    ACHTUNG! Beim Austausch des Schälmessers darauf achten, dass aus - schließ lich ein Ersatzmesser gemäß nachfolgender Tabelle einge- setzt wird. Ersatzschälmesser-Set Bestellnummer FWSGE 10 für FWSG RA 32 und 40 613329 FWSGE 11 für FWSG RA 50 und 63 613330...

  • Seite 8: Pflege- Und Wartungshinweise

    Ursachen zurückzuführen sind: • nicht bestimmungsgemäße Verwendung des Gerätes, • bauliche, von FRIATEC AG gem. Ziff. 2.3 nicht genehmigte Verän- derungen des Gerätes, • unsachgemäße Handhabung und unsachgemäßer Transport des Gerätes,...

  • Seite 9: 11. Aktualisierung Dieser Bedienungsanleitung

    -Gerätetechnik“. Weiter geht es in der Navigationsleiste zum Untermenü „Downloads“. Hier stehen Ihnen unsere Bedienungsanleitungen als pdf zur Verfügung. Gerne senden wir Ihnen diese auch zu. FRIATEC Aktiengesellschaft Division Technische Kunststoffe Postfach 71 02 61 · 68222 Mannheim Telefon (06 21) 4 86-15 33 Telefax (06 21) 4 86-20 30 www.friatools.de...
  • Seite 10 All manuals and user guides at all-guides.com...
  • Seite 11 All manuals and user guides at all-guides.com Operating instructions Scraper Tool FWSG RA 32/40/50/63 Detent (2) Blade holder (3) Blade (4) Knob with inter- nal hexagon (1) Base body (7) Threaded spindle (6) Mandrel (5) Contents 1. Preliminary notes 1.1 Safety notes and hints 1.2 Designated use...

  • Seite 12: Preliminary Notes

    Characterises application hints and other useful information! Designated use The scraper tools FWSG RA 32/40/50/63 serve to remove the oxide layer for preparing an electrofusion. They are optimally suited to scra- pe the outlets of FRIALEN component parts and safety fittings as well as pipe ends.

  • Seite 13: Safety

    • the DVS standards, • the accident prevention regulations (especially BGR 500) and/or • the relevant applicable country specific regulations. Structural changes of the tool No modifications, attachments or alterations in the tool may be per- formed without approval by FRIATEC AG.

  • Seite 14: Preparation Of Scraping

    All manuals and user guides at all-guides.com Preparation of scraping WARNING! Bundled coil pipes must be re-straightened within the working area of the scraping tool be fore scraping. • Remove all dirt such as sand and soil from the pipe surface (e.g. using a clean, greaseless cloth).

  • Seite 15: Scraping Of Pipe Surface

    All manuals and user guides at all-guides.com Scraping of pipe surface Manual scraping • Hold the scraper tool FWSG RA at the base body (7) and turn the tool clockwise around the pipe end. • Press the scraper tool FWSG RA axially against the pipe end to be scraped.

  • Seite 16: Disassembly Of The Scraper Tool

    All manuals and user guides at all-guides.com • Fix a hexagonal bit SW6 at the cordless screwdriver. • Insert the hexagonal bit SW6 into the adapter at the knob (1). • While scraping, press the cordless screwdriver axially against the pipe end to be scraped.

  • Seite 17: Replacement Of Blade

    Please note when replacing the blade that only a replacement blade according to following table is used. Replacement Blade Set Order No. FWSGE 10 for FWSG RA 32 and 40 613329 FWSGE 11 for FWSG RA 50 and 63 613330...

  • Seite 18: Notes On Care And Maintenance

    • use of the tool not according to its intended use, • structural modifications in the tool not approved by FRIATEC AG accord. to item 2.3., • improper handling and improper transport of the tool, •...

  • Seite 19: 11. Updating Of Operating Instructions

    All manuals and user guides at all-guides.com 11. Updating of operating instructions These technical statements are checked regularly in terms of up-to dateness. The date of the recent revision is specified on the docu- ment. On the internet, the direct link to FRIATOOLS ®...
  • Seite 20 All manuals and user guides at all-guides.com FRIATEC Aktiengesellschaft Technical Plastics Division P.O.B. 71 02 61 · D-68222 Mannheim Telephone +49 621 486-1533 Telefax +49 621 486-2030 www.friatools.com info-friatools@friatec.de...

Diese Anleitung auch für:

Fwsg ra 40Fwsg ra 50Fwsg ra 63
