Indunorm HSR Einbau- Und Wartungsanleitungen Seite 6

Abb. 15
Abb. 16
Seite 6

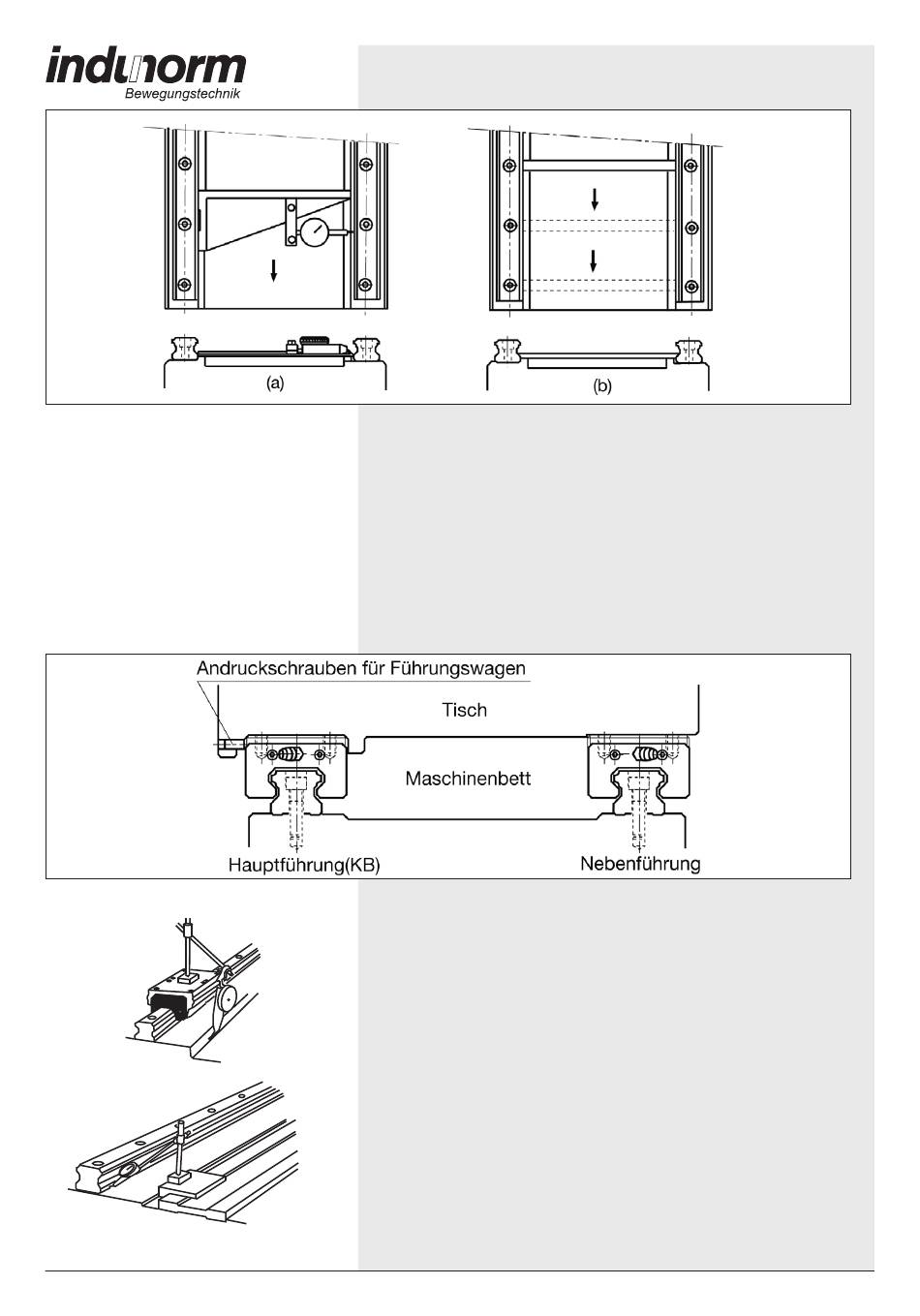

Abb. 13
Montage mit Hilfe einer Montagelehre
Die Parallelität der Nebenführungsschiene zur Bezugs -
fläche der Hauptführungsschiene mit einer Ausrichthilfe
nach Abb. 13a oder 13b von Bohrung zu Bohrung auf
Parallelität prüfen und die Befestigungs schrauben auf
das vorgeschriebene Anzugsdrehmoment festziehen.
3. Einbaubeispiel
Für THK-Führungsschiene ohne Anschlagschulter am
Maschinenbett
Abb. 14 Montage von THK-Linearführungen ohne Anschlagschulter
Montage mit Hilfe einer Bezugsfläche
Eine Bezugsfläche in der Nähe einer Montagestelle der
THK-Linearführung wird zum geraden Ausrichten der
THK-Führungsschiene verwendet. Bei dieser Methode
werden zwei THK-Führungswagen, wie in Abb. 15 ge zeigt,
in einem kurzen Abstand mit der Montageplatte befestigt.
Montage mit Hilfe eines Lineals
Nach provisorischem Anziehen der Befestigungs schrauben
wird die Geradheit der THK-Führungsschiene zwischen
Bezugsfläche und Lineal mit Hilfe einer Messuhr über-
prüft (Abb. 16). Die Befestigungsschrauben werden nach-
einander angezogen und in mehreren Schritten auf das
vorgeschriebene Anzugsmoment festgezogen. Die THK-
Linearführungen auf der Nebenführungsseite werden, wie
auf Seite 5 beschrieben, montiert.
Einbau- und Wartungsanleitung
für THK-Linearführungen Typ HSR, HSV, HRW, NSR, NR, NRS, SR und RSR
02/16
