Montage der THK-Linearführungen auf der
Hauptführungsseite
Der nachfolgende Ablauf ist der Reihe nach für jede Be -
festigungsschraube durchzuführen: Befestigungsschraube
provisorisch anziehen. Die Schiene mit einer kleinen
Schraub zwinge oder ähnlichem im Bereich der
Befestigungs schraube gegen die Bezugs fläche drücken.
Befestigungsschraube mit dem vorgeschriebenen
Anzugsmoment (Tab.1, Seite 7) festziehen (Abb. 9).
Montage der THK-Linearführung auf der Nebenführungsseite
Zur Montage der Nebenführungsschiene parallel zur
bereits korrekt eingebauten THK-Linearführung auf der
Haupt führungsseite werden die folgenden Methoden
empfohlen.
Montage mit Hilfe eines Ausrichtlineals
Die Hauptführungsschiene mit Hilfe einer Messuhr mit
Bezug auf die Bezugsfläche der Führungsschiene nach
dem Lineal ausrichten. Die Befestigungsschrauben der
Reihe nach von einem Schienenende aus in mehreren
Stufen auf das vor ge schriebene Anzugsdrehmoment fest-
ziehen. Die Neben führungs schiene ebenfalls anhand des
Lineals ausrichten und die Befestigungsschrauben auf
Drehmoment festziehen (Abb. 10).
Montage mit Hilfe einer Tischlehre
Zwei THK-Führungswagen auf der Hauptführungsseite am
Tisch bzw. einer provisorischen Tischplatte für Mess -
zwecke befestigen. Hauptführungsschiene nach
Anschlag schulter oder Lineal ausrichten und ordnungsge-
mäß befest igen. Auf der Nebenführungsseite die THK-
Schiene und einen THK-Führungswagen provisorisch am
Maschinen bett und an der Tischplatte befestigen. Eine
Messuhr mit Stativ auf der Tischplatte befestigen und den
Messtaster gegen die Bezugs fläche des THK-Laufwagens
ansetzen. Den Tisch über die gesamte Führungslänge ver-
fahren und dabei unter Kontrolle der Messuhr die
Nebenführungs schiene ausrichten und die Befestigungs -
schrauben der Reihe nach in mehreren Stufen auf das
vorgesehene Anzugsdrehmoment festziehen (Abb. 11).
Montage und Ausrichten mit Hilfe der Hauptführungsschiene
Eine Tischplatte auf die Laufwagen der korrekt befestig-
ten Hauptführungsschiene und auf die Laufwagen der
provisorisch befestigten Nebenführungsschiene auflegen.
Die beiden Führungs wagen auf der Hauptführungschiene
und einen Führungswagen auf der Nebenführungsschiene
vollständig befestigen. Den zweiten Führungswagen auf
der Neben führungsschiene provisorisch montieren. Den
Tisch über die gesamte Führungslänge verfahren und mit
Hilfe einer Federwaage die Nebenführungsschiene auf
gleichmäßigen Verschiebe wider stand hin ausrichten. Die
Befestigungs schrauben auf der Neben führungsschiene
nacheinander vollständig festziehen (Abb. 12).
02/16 Einbau- und Wartungsanleitung
für THK-Linearführungen Typ HSR, HSV, HRW, NSR, NR, NRS, SR und RSR

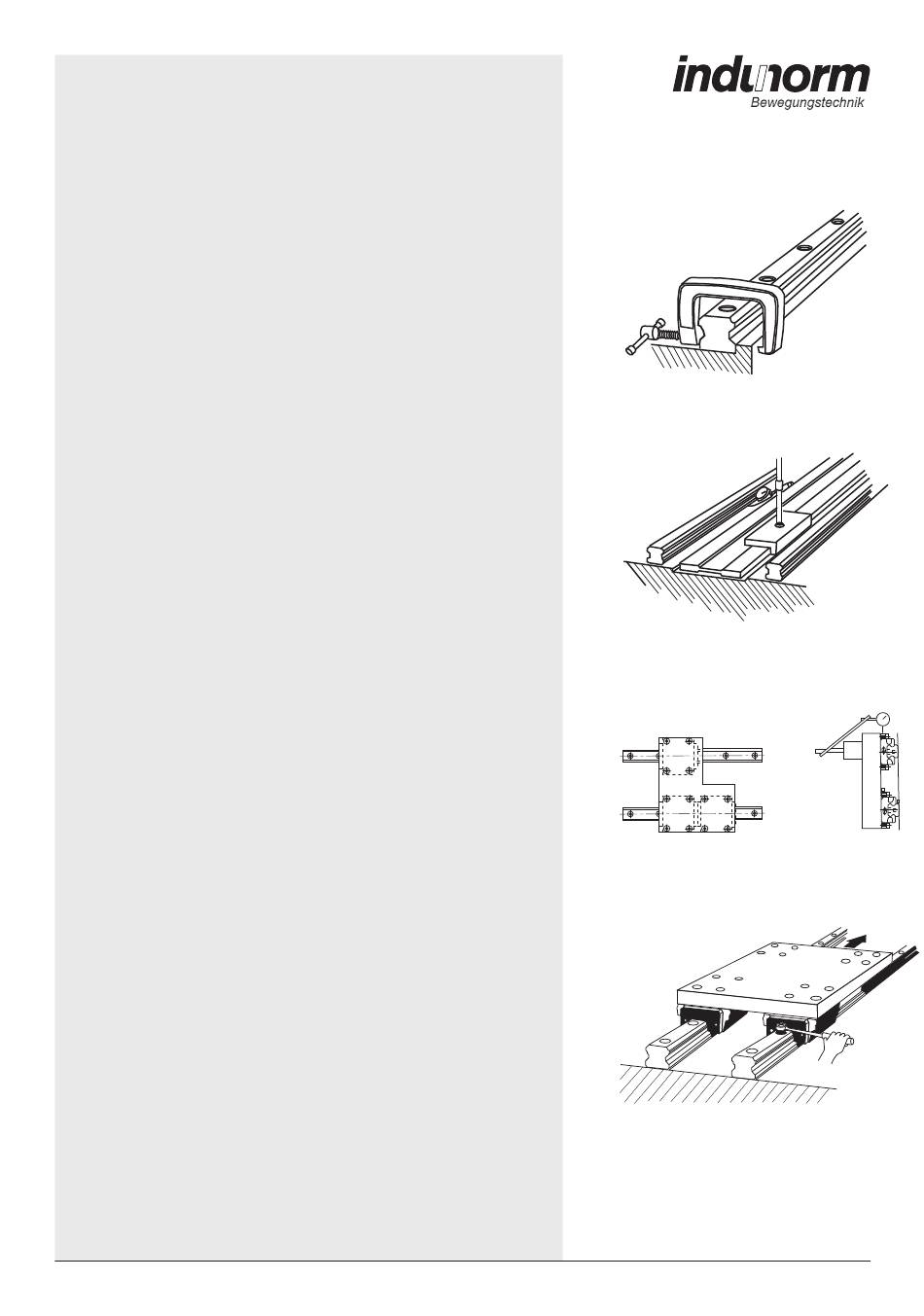

Abb. 9
