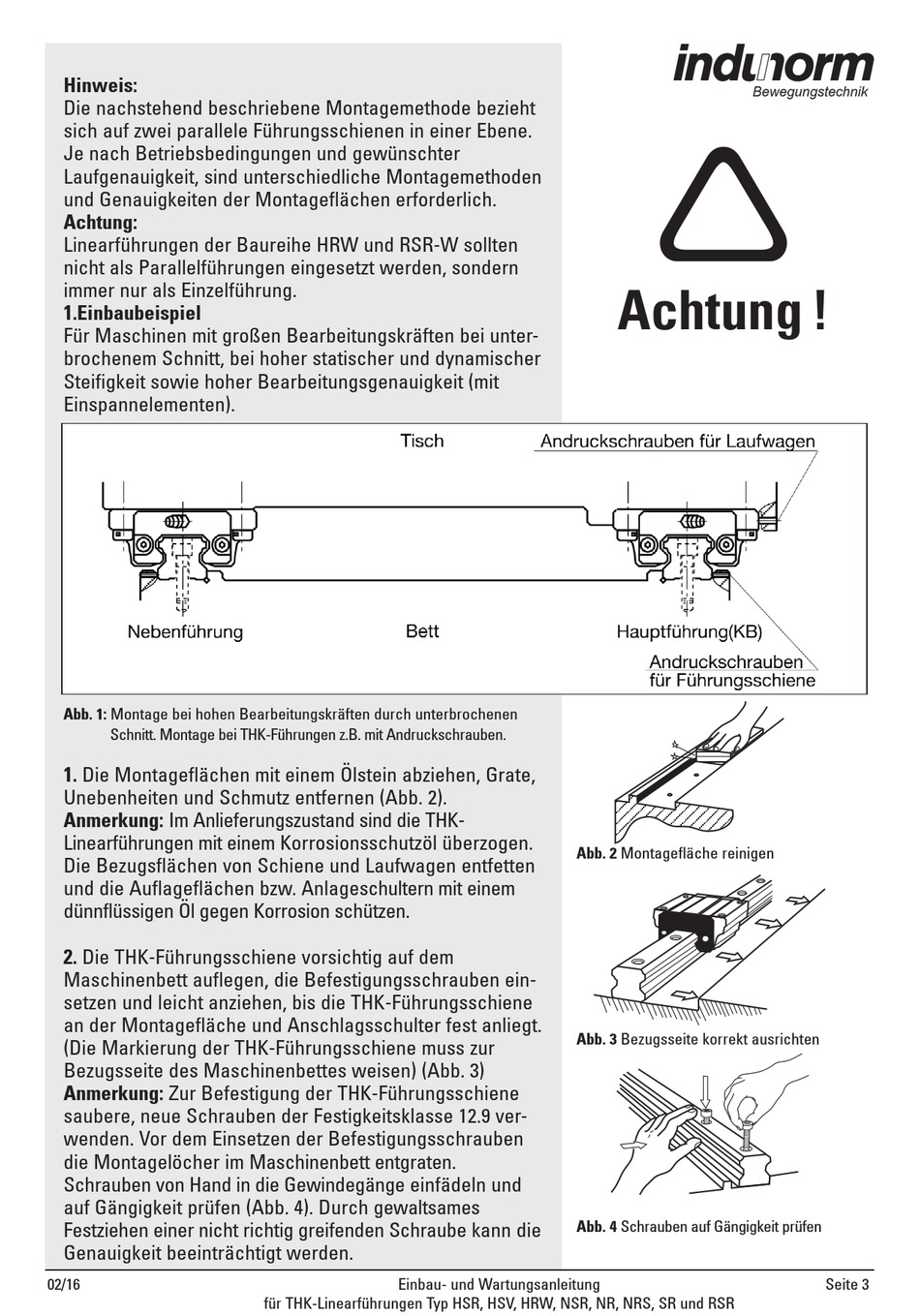

Indunorm HSR Einbau- Und Wartungsanleitungen Seite 3

Hinweis:
Die nachstehend beschriebene Montagemethode bezieht
sich auf zwei parallele Führungsschienen in einer Ebene.
Je nach Betriebsbedingungen und gewünschter
Laufgenauigkeit, sind unterschiedliche Montagemethoden
und Genauigkeiten der Montageflächen erforderlich.
Achtung:
Linearführungen der Baureihe HRW und RSR-W sollten
nicht als Parallelführungen eingesetzt werden, sondern
immer nur als Einzelführung.
1.Einbaubeispiel
Für Maschinen mit großen Bearbeitungskräften bei unter-
brochenem Schnitt, bei hoher statischer und dynamischer
Steifig keit sowie hoher Bearbeitungsgenauigkeit (mit
Einspann ele menten).
Abb. 1: Montage bei hohen Bearbeitungskräften durch unterbrochenen
Schnitt. Montage bei THK-Führungen z.B. mit Andruckschrauben.
1. Die Montageflächen mit einem Ölstein abziehen, Grate,
Unebenheiten und Schmutz entfernen (Abb. 2).
Anmerkung: Im Anlieferungszustand sind die THK-
Linearführungen mit einem Korrosionsschutzöl überzogen.
Die Bezugs flächen von Schiene und Laufwagen entfetten
und die Auflage flächen bzw. Anlage schultern mit einem
dünnflüssigen Öl gegen Korrosion schützen.
2. Die THK-Führungsschiene vorsichtig auf dem
Maschinen bett auf legen, die Befestigungsschrauben ein-
setzen und leicht an ziehen, bis die THK-Führungsschiene
an der Montagefläche und An schlagsschulter fest anliegt.
(Die Markierung der THK-Führ ungs schiene muss zur
Bezugsseite des Maschinenbettes weisen) (Abb. 3)
Anmerkung: Zur Befestigung der THK-Führungsschiene
saubere, neue Schrauben der Festigkeitsklasse 12.9 ver-
wenden. Vor dem Ein setzen der Befestigungsschrauben
die Montagelöcher im Maschinen bett entgraten.
Schrauben von Hand in die Gewinde gänge einfädeln und
auf Gängigkeit prüfen (Abb. 4). Durch gewaltsames
Festziehen einer nicht richtig greifenden Schraube kann die
Genauigkeit beeinträchtigt werden.
02/16 Einbau- und Wartungsanleitung
für THK-Linearführungen Typ HSR, HSV, HRW, NSR, NR, NRS, SR und RSR
Í
Achtung !
Abb. 2 Montagefläche reinigen
Abb. 3 Bezugsseite korrekt ausrichten
Abb. 4 Schrauben auf Gängigkeit prüfen
