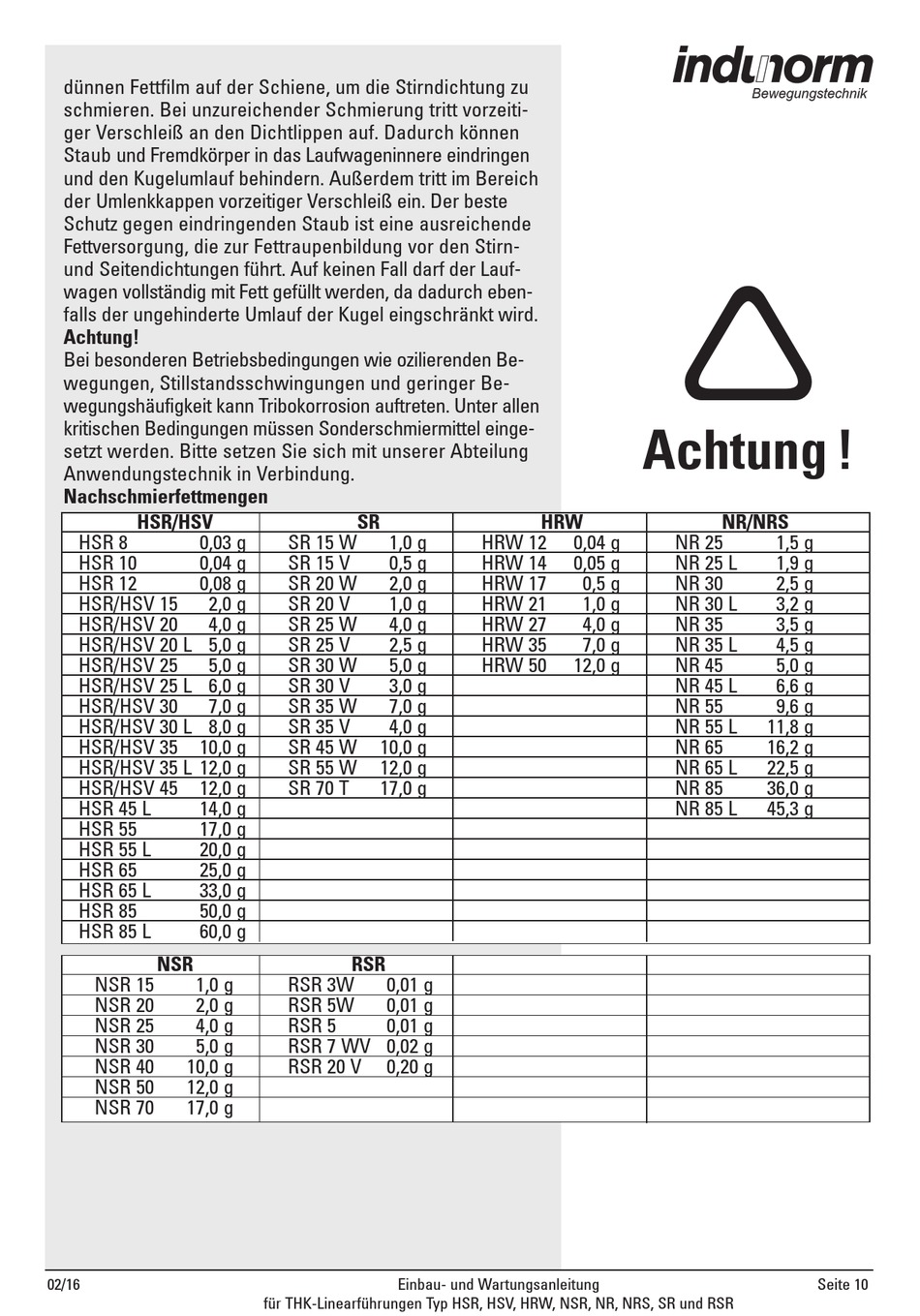

dünnen Fettfilm auf der Schiene, um die Stirndichtung zu

schmieren. Bei unzureichender Schmierung tritt vorzeiti-

ger Verschleiß an den Dichtlippen auf. Dadurch können

Staub und Fremdkörper in das Laufwageninnere eindringen

und den Kugel um lauf behindern. Außerdem tritt im Bereich

der Umlenk kappen vorzeitiger Verschleiß ein. Der beste

Schutz gegen eindringenden Staub ist eine ausreichende

Fett ver sorgung, die zur Fett raupen bildung vor den Stirn-

und Seitendichtungen führt. Auf keinen Fall darf der Lauf -

wagen vollständig mit Fett gefüllt werden, da dadurch eben-

falls der ungehinderte Umlauf der Kugel eingschränkt wird.

Achtung!

Bei besonderen Betriebsbedingungen wie ozilierenden Be -

weg ungen, Stillstandsschwingungen und geringer Be -

wegungs häufig keit kann Tribokorrosion auftreten. Unter allen

kritischen Be ding ungen müssen Sonderschmiermittel einge-

setzt werden. Bitte setzen Sie sich mit unserer Abteilung

Anwendungs technik in Verbindung.

Nachschmierfettmengen

HSR/HSV

HSR 8

0,03 g

HSR 10

0,04 g

HSR 12

0,08 g

HSR/HSV 15

2,0 g

HSR/HSV 20

4,0 g

HSR/HSV 20 L 5,0 g

HSR/HSV 25

5,0 g

HSR/HSV 25 L 6,0 g

HSR/HSV 30

7,0 g

HSR/HSV 30 L 8,0 g

HSR/HSV 35

10,0 g

HSR/HSV 35 L 12,0 g

HSR/HSV 45

12,0 g

HSR 45 L

14,0 g

HSR 55

17,0 g

HSR 55 L

20,0 g

HSR 65

25,0 g

HSR 65 L

33,0 g

HSR 85

50,0 g

HSR 85 L

60,0 g

NSR

NSR 15

1,0 g

NSR 20

2,0 g

NSR 25

4,0 g

NSR 30

5,0 g

NSR 40

10,0 g

NSR 50

12,0 g

NSR 70

17,0 g

02/16

SR 15 W

1,0 g

SR 15 V

0,5 g

SR 20 W

2,0 g

SR 20 V

1,0 g

SR 25 W

4,0 g

SR 25 V

2,5 g

SR 30 W

5,0 g

SR 30 V

3,0 g

SR 35 W

7,0 g

SR 35 V

4,0 g

SR 45 W

10,0 g

SR 55 W

12,0 g

SR 70 T

17,0 g

RSR

RSR 3W

0,01 g

RSR 5W

0,01 g

RSR 5

0,01 g

RSR 7 WV 0,02 g

RSR 20 V

0,20 g

Einbau- und Wartungsanleitung

für THK-Linearführungen Typ HSR, HSV, HRW, NSR, NR, NRS, SR und RSR

Achtung !

HRW

HRW 12

0,04 g

HRW 14

0,05 g

HRW 17

0,5 g

HRW 21

1,0 g

HRW 27

4,0 g

HRW 35

7,0 g

HRW 50

12,0 g

NR/NRS

NR 25

1,5 g

NR 25 L

1,9 g

NR 30

2,5 g

NR 30 L

3,2 g

NR 35

3,5 g

NR 35 L

4,5 g

NR 45

5,0 g

NR 45 L

6,6 g

NR 55

9,6 g

NR 55 L

11,8 g

NR 65

16,2 g

NR 65 L

22,5 g

NR 85

36,0 g

NR 85 L

45,3 g

Seite 10
