Indunorm HSR Einbau- Und Wartungsanleitungen Seite 4

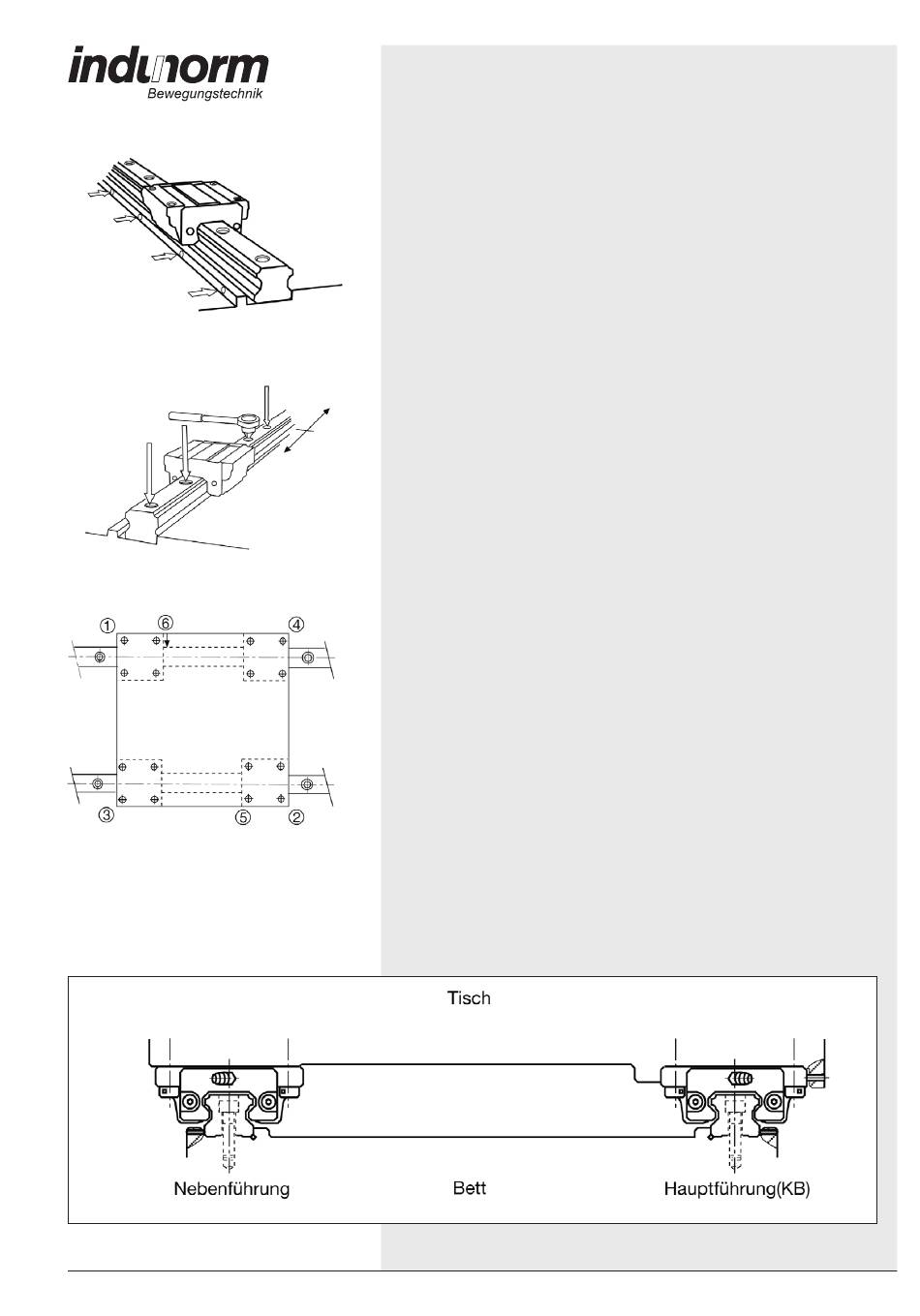

Abb. 5 Anziehen der Anpressschrauben
Abb. 6 Festziehen der
Befestigungsschrauben
Abb. 7 Anzugsreihenfolge für THK-
Führungswagen
Seite 4
3. Die Anpressschrauben für die THK-Führungsschiene
der Reihe nach anziehen, bis enger Kontakt an der seitli-
chen Montagefläche besteht (Abb.5).
4. Die Befestigungsschrauben mit einem Drehmoment -
schlüssel auf das vorgeschriebene Drehmoment festzie-
hen (s. Tab.1, Seite 7 und Abb.6).
Anmerkung:
Um hohe Dauergenauigkeit zu erreichen, sind die
Befestigungsschrauben der THK-Führungsschienen der
Reihe nach, von der Mitte nach außen, festzuziehen.
5. Alle weiteren THK-Führungsschienen werden wie
beschrieben montiert.
Montage der Führungswagen:
1. Den Tisch vorsichtig auf die THK-Führungswagen auf-
setzen. Befestigungsschrauben einsetzen und proviso-
risch anziehen.
2. Die THK-Führungswagen auf der Hauptführungsseite
mit den Anpressschrauben gegen die Bezugsfläche des
Tisches drücken und den Tisch ausrichten.
3. Die Befestigungsschrauben an Haupt- und
Nebenführung vollständig festziehen.
Anmerkung:
Durch Anziehen der Befestigungsschrauben über Kreuz,
wie in Abb. 7 gezeigt, wird der Tisch gleichmäßig befestigt.
Die beschriebene Methode erfordert nicht viel Zeit und
kann auf Spannstifte und andere Elemente verzichten, so
dass eine schnelle und einfache Montage möglich ist.
2.Einbaubeispiel
Für THK-Führungsschienen ohne Andruckschrauben.
Abb. 8: Montage von THK-Linearführungen ohne Andruckschrauben an
den Führungsschienen
Einbau- und Wartungsanleitung
für THK-Linearführungen Typ HSR, HSV, HRW, NSR, NR, NRS, SR und RSR
02/16
