Bedienungsanleitung Sprühventilcontroller VC1200

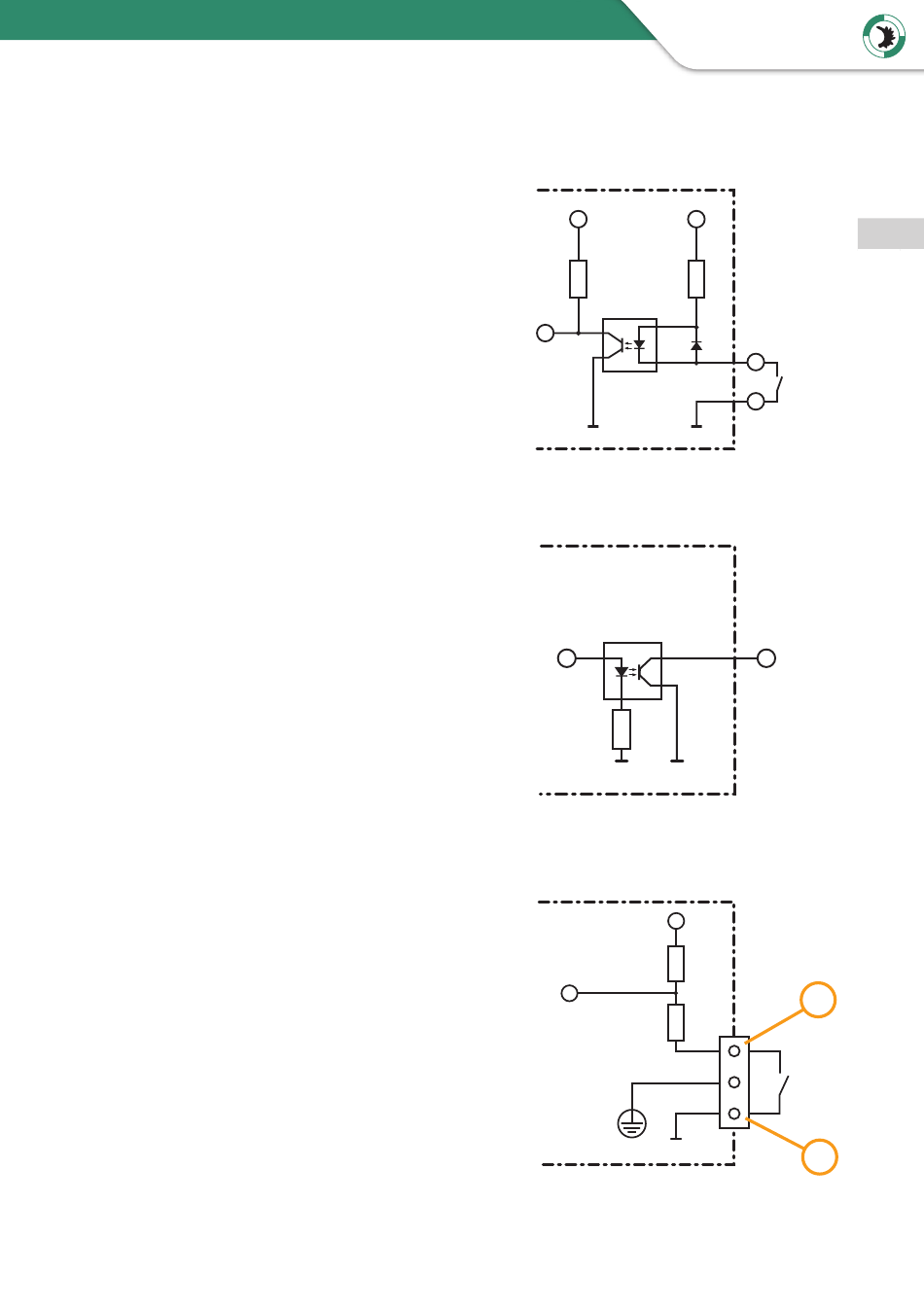

11.3 Schaltungsdiagramme
Digitale Eingänge:
Das Eingangssignal ist aktiv, wenn der
Optokoppler eingeschaltet ist
Die Eingänge sind aktiviert, wenn der
Eingangspin mit dem GND-Pin
kurzgeschlossen ist
Digitale Ausgänge:
Ist der digitale Ausgang gesetzt,
so ist der Optokoppler leitend
Fußschalter:
Das Fußschaltereingangssignal ist
aktiviert, wenn der Eingangspin (1) mit
dem GND-Pin (3) kurzgeschlossen ist
Legen Sie hier keine externe
Versorgungsspannung an! Dies kann
zu einem Defekt im Gerät führen
VC1200
VCC
Input
Microcontroller
GND
VC1200
Output
Microcontroller
VC1200
Input
Microcontroller
17
VIEWEG
VCC
Opto-
koppler
D2
GND
Opto-
koppler
GND
GND
4k7
33R
WS
SW
GND
DE
I/O-Port
Input
I/O-Port
Output
1
Fuß-
schalter
3
