Anleitung zur Filterung und Datenextraktion für ICDM-RX/EN und ICDM-RX/MOD mit Modbus/TCP
RFID Antenna Grouping

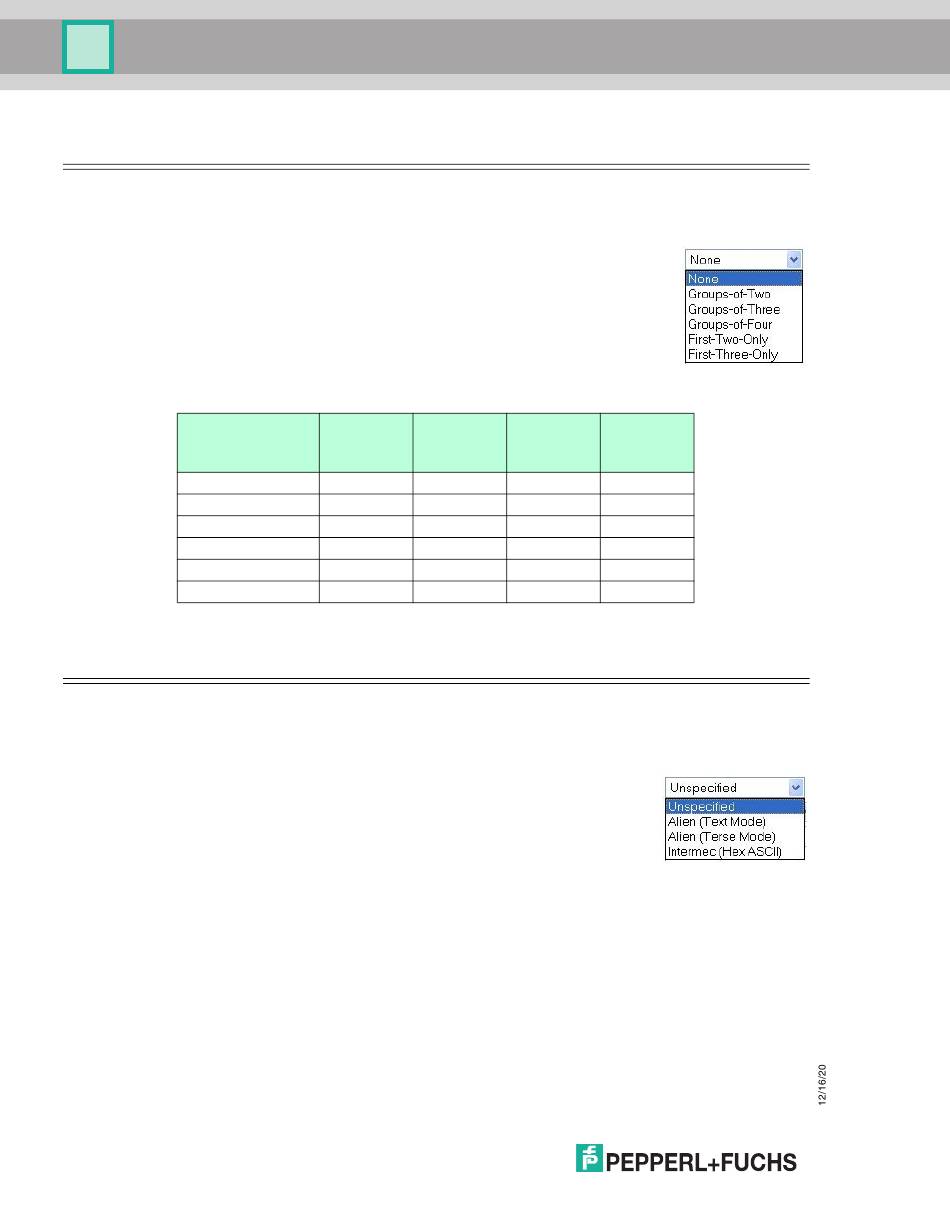

5.2. RFID Antenna Grouping
Diese Einstellung gilt nur für die RFID-Filterung und nur, wenn die Option Antenna Filtering aktiviert ist. Sie
ermöglicht dem ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP das Filtern von RFID-Transpondern
basierend auf Antennengruppierungen.
Wenn Antenna Grouping aktiviert ist, gilt:
• Transponder mit identischen Filterungskriterien (d. h. Firmen- und Produktnummer),
die von Antennen innerhalb derselben Gruppe empfangen wurden, werden so
gefiltert, als wären sie derselbe Eintrag, und demnach als ein Filterungseintrag
behandelt.
• Transponder mit identischen Filterungskriterien (d. h. Firmen- und Produktnummer),
die von Antennen innerhalb derselben Gruppe empfangen wurden, werden so
gefiltert, als wären sie verschiedene Einträge.
Mögliche Gruppierungen:
Einstellung
None
Zweiergruppen
Dreiergruppen
Vierergruppen
Nur erste zwei
Nur erste drei
5.3. RFID Reader Interface Type
Diese Einstellung definiert das erwartete RFID-Datenformat, das im RFID-Filterungsmodus verwendet werden
soll. Jeder „Reader Interface Type" ist einzigartig und gilt für den Hersteller des RFID-Lesegeräts. Wenn ein
anderes RFID-Lesegerät verwendet werden soll und es ein ähnliches Format wie die RFID-Lesegeräte unten
aufweist, kann es auch im RFID-Filterungsmodus verwendet werden.
• Unspecified: Der ICDM-RX/EN oder ICDM-RX/MOD mit Modbus/TCP geht von
einem HEX-ASCII-Format aus und versucht, die Antennennummer zu finden.
• Alien (Text Mode): Gibt den Text Mode des Alien-RFID-Lesegeräts an.
• Alien (Terse Mode): Gibt den Terse Mode des Alien RFID-Lesegeräts an.
• Intermec (Hex ASCII Mode): Gibt an, dass der Intermec-Leser Daten im
Hex ASCII Mode zurückgibt.
Eine detaillierte Beschreibung der RFID-Lesegerätformate finden Sie unter
Unterstützte RFID-Lesegerätformate
20
Antennen Antennen
der der
Gruppe 1 Gruppe 2
1 2
1,2 3,4
1,2,3 4,5,6
1,2,3,4 5,6,7,8
1,2 3
1,2,3 4
auf Seite 14.
Antennen Antennen
der der
Gruppe 3 Gruppe N
3 4
5,6 usw.
7,8,9 usw.
9,10,11,12 usw.
4 N+1
5 N+2
