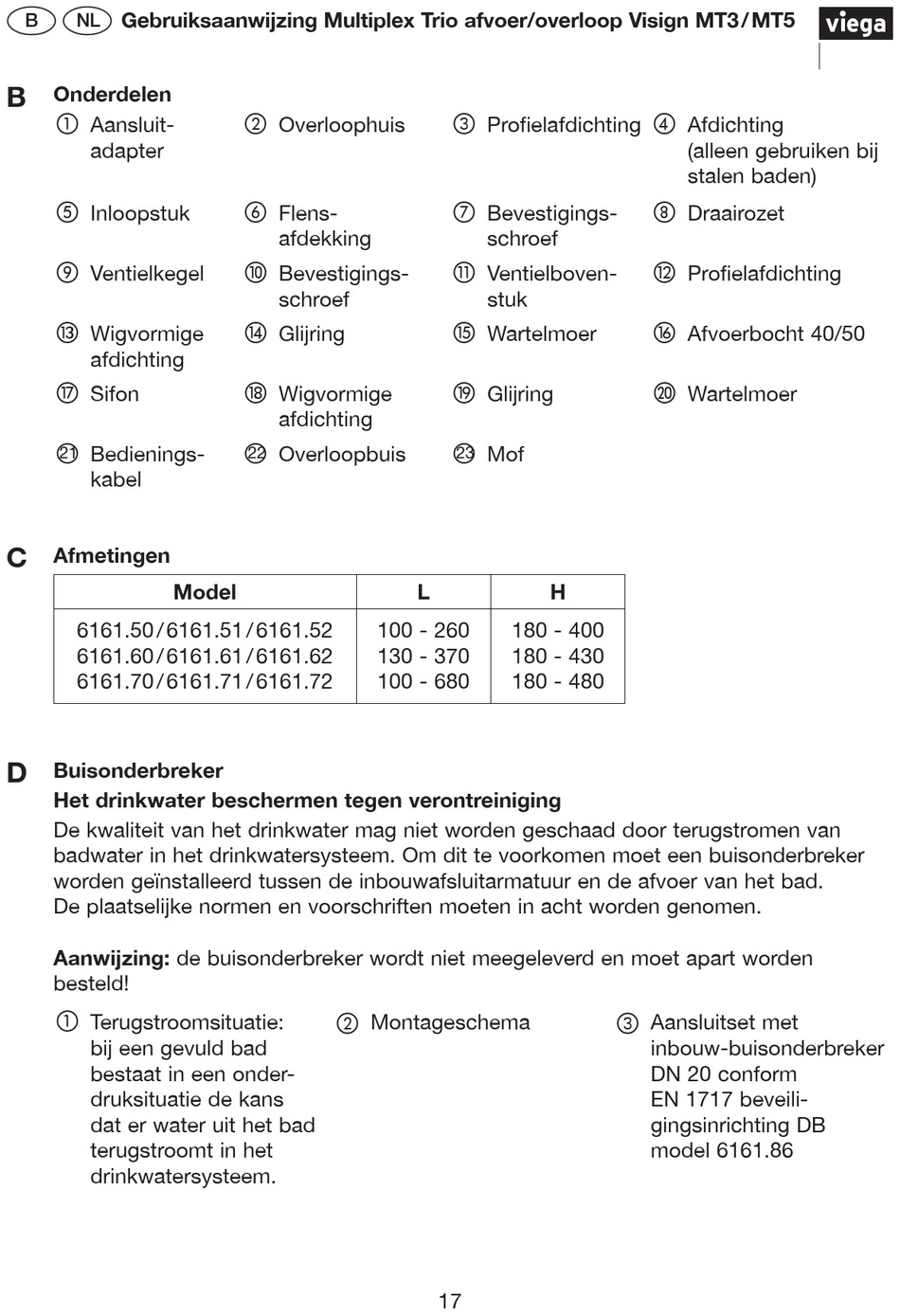

Gebruiksaanwijzing Multiplex Trio afvoer/overloop Visign MT3 / MT5
B
NL
B
Onderdelen
Aansluit-
adapter
Inloopstuk
Ventielkegel
Wigvormige
afdichting
q Sifon
Bedienings-
u
21
kabel
C
Afmetingen
Model
6161.50 / 6161.51 / 6161.52
6161.60 / 6161.61 / 6161.62
6161.70 / 6161.71 / 6161.72
D
Buisonderbreker
Het drinkwater beschermen tegen verontreiniging
De kwaliteit van het drinkwater mag niet worden geschaad door terugstromen van
badwater in het drinkwatersysteem. Om dit te voorkomen moet een buisonderbreker
worden geïnstalleerd tussen de inbouwafsluitarmatuur en de afvoer van het bad.
De plaatselijke normen en voorschriften moeten in acht worden genomen.
Aanwijzing: de buisonderbreker wordt niet meegeleverd en moet apart worden
besteld!
Terugstroomsituatie:
bij een gevuld bad
bestaat in een onder-
druksituatie de kans
dat er water uit het bad
terugstroomt in het
drinkwatersysteem.
Overloophuis
Flens-
afdekking
Bevestigings-
schroef
Glijring
Wigvormige
afdichting
Overloopbuis
u
22
100 - 260
130 - 370
100 - 680
Montageschema
Profielafdichting Afdichting
Bevestigings-
schroef
Ventielboven-
stuk
Wartelmoer
s Glijring
Mof
u
23
L
H
180 - 400
180 - 430
180 - 480
17
(alleen gebruiken bij
stalen baden)
Draairozet
Profielafdichting
p Afvoerbocht 40/50
t Wartelmoer
Aansluitset met
inbouw-buisonderbreker
DN 20 conform
EN 1717 beveili-
gingsinrichting DB
model 6161.86
