Gemü 4232 Betriebsanleitung
Weggeber für linearantriebe
Vorschau ausblenden
Andere Handbücher für 4232:
- Originalmontageanleitung (12 Seiten) ,
- Betriebsanleitung (16 Seiten)
Verwandte Anleitungen für Gemü 4232
Inhaltszusammenfassung für Gemü 4232

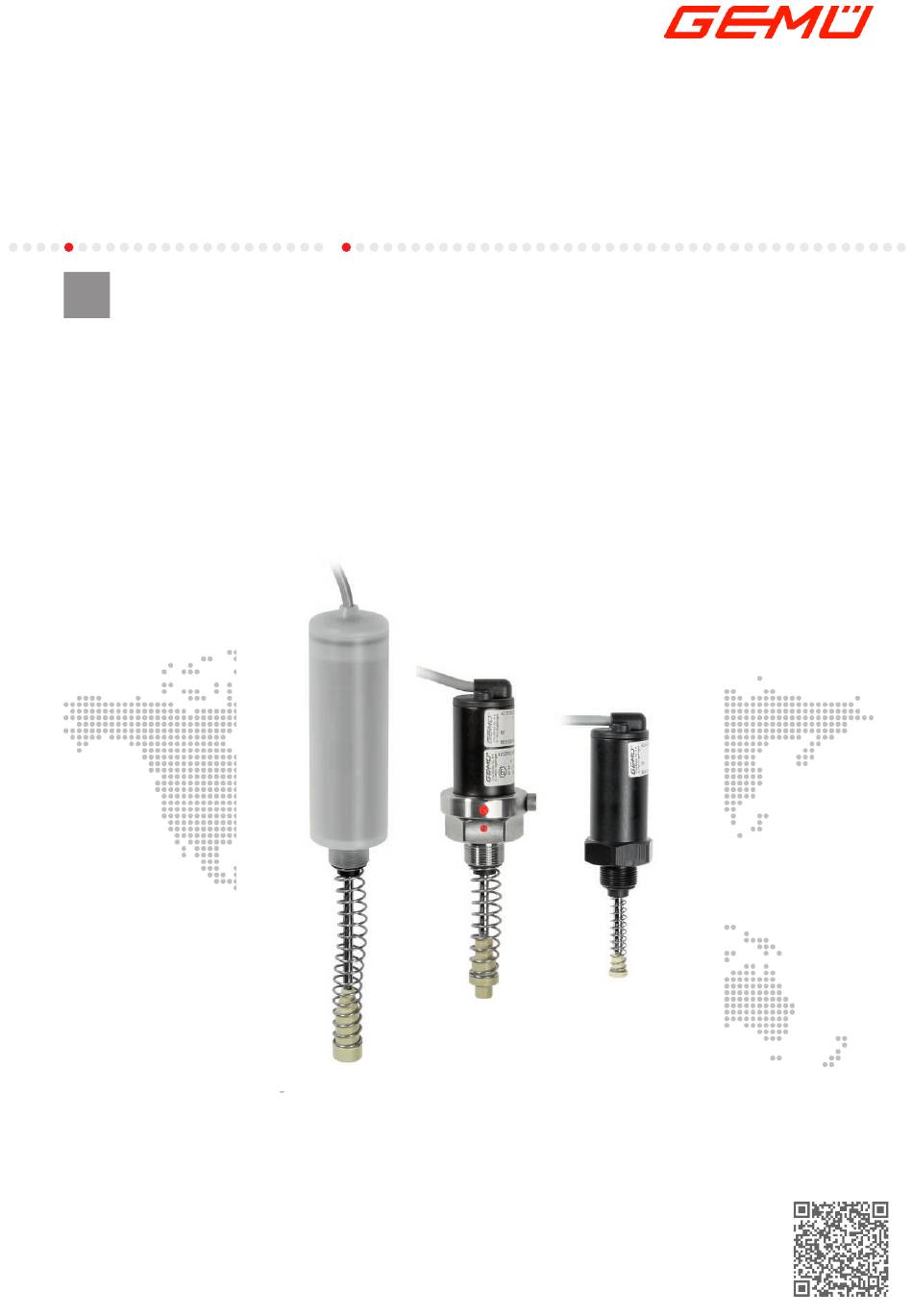

- Seite 1 GEMÜ 4232 Weggeber für Linearantriebe Betriebsanleitung Weitere Informationen Webcode: GW-4232...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 19.05.2021 GEMÜ 4232 2 / 20 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
Be- trieb) ..............16 12 Entsorgung ............... 16 13 Rücksendung ............16 14 Einbauerklärung nach 2006/42/EG (Maschinenrichtli- nie) ................17 15 EU-Konformitätserklärung nach 2014/34/EU (ATEX) . 18 16 EU-Konformitätserklärung nach 2014/34/EU (ATEX) . 19 www.gemu-group.com 3 / 20 GEMÜ 4232... -
Seite 4: Allgemeines
Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen mittlere bis leichte Verletzungen. HINWEIS Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen Sachschä- den. Folgende gefahrenspezifische Symbole können innerhalb ei- nes Warnhinweises verwendet werden: Symbol Bedeutung Explosionsgefahr GEMÜ 4232 4 / 20 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
(ventilspezifisch) achten. 3.2 Beschreibung Bei Betrieb: Der Weggeber GEMÜ 4232 ist für den Anbau an Ventile mit Li- 9. Dokument am Einsatzort verfügbar halten. nearantrieben vorgesehen und dient der Ermittlung der Ventil- 10. Sicherheitshinweise beachten. stellung. Er wird als Weggeber der intelligenten Stellungsreg- 11. -
Seite 6: Bestimmungsgemäße Verwendung
Dokument festgeleg- Das Produkt wurde in Übereinstimmung mit folgenden harmo- ten Betriebsbedingungen verwenden. nisierten Normen entwickelt: Das Produkt GEMÜ 4232 ist für den Aufbau auf ein GEMÜ • EN IEC 60079-0:2018 Ventil zur elektrischen Stellungserfassung von Linearantrie- •... -
Seite 7: Bestelldaten
Weggeber für Linearantriebe 2 Feldbus Ohne 3 Zubehör Zubehör 4 Gehäusewerkstoff Aluminium eloxiert 5 Weggeberlänge Potentiometer 30 mm Länge 6 Kabellänge 05M0 5 m Kabel, 3-polig 7 Kabelanschluss 0000 offene Enden mit Aderendhülsen 8 Sonderspezifikation ohne www.gemu-group.com 7 / 20 GEMÜ 4232... -
Seite 8: Technische Daten
Der Weggeber ist mittels vormontiertem Erdungsset in den anlageseitigen Potentialausgleich einzu- binden. Der maximal zulässige Widerstandsgrenzwert der Potentialausgleichsverbindung ist mit R ≤ 100 Ω definiert. Die Potentialausgleichsverbindung ist im anlagenspezifischen Wartungszyklus auf korrekte Verbin- dung und Einhaltung des Widerstandsgrenzwertes zu prüfen. GEMÜ 4232 8 / 20 www.gemu-group.com... -
Seite 9: Mechanische Daten
20 g mit M12 Kabelsteckverbinder (Kabelanschluss Code 4001) Lebensdauer: 10 x 10 Betätigungen Einbaulage: beliebig Min. Hub: abhängig vom angeschlossenen Gerät Max. Hub: Weggeberausführung Code 030 Code 050 Code 075 30 mm 50,2 mm 74,4 mm www.gemu-group.com 9 / 20 GEMÜ 4232... -
Seite 10: Elektrische Daten
= 200 mA Pi = 600 mW Diese Werte beziehen sich auf die Schleiferleitung (Aderfarbe braun), welche über eine 1-kanalige Sicherheitsbarriere abgesichert werden müssen. Zusätzlich ist ein mitgelieferter Begrenzungs-Wi- derstand mit zu verdrahten. GEMÜ 4232 10 / 20 www.gemu-group.com... -
Seite 11: Abmessungen
(Sonderausführung X und Z) Weggeberlänge (Code) Standard ATEX-Ausführung (Code Z) 62,2 67,2 84,2 89,2 109,2 114,2 Maße in mm 7.2 Gehäusewerkstoff PVDF oder PP M16x1 Ø30 Weggeberlänge (Code) 69,6 91,6 116,6 Maße in mm www.gemu-group.com 11 / 20 GEMÜ 4232... -
Seite 12: Herstellerangaben
*Je nach Ausführung beiliegend *Je nach Ausführung beiliegend **Im Falle ein Gewindeadapter beiliegend ist muss dieser in GEMÜ 4232 wird mit einem Anbausatz 4243S01Z…, beste- das Antriebsoberteil des Prozessventils eingeschraubt wer- hend aus Druckfeder, Betätigungsspindel und eventuell Ge- windeadapter komplettiert. Der Anbausatz ist ventilspezifisch und muss separat bestellt werden. -
Seite 13: Montagevorbereitung Des Ventils
Mit Gewindeadapter: Weggeber an Schlüsselfläche des Adapters mit einem geeigneten Gabelschlüssel SW27 vor- sichtig festziehen (festziehen mit max. 2,5 Nm Drehmoment (kann ein Dreh- moment nicht gemessen werden: ab spürbarem Wider- stand maximal 90° weiter drehen)). www.gemu-group.com 13 / 20 GEMÜ 4232... -
Seite 14: Montage Weggeber Metallgehäuse
Der enthaltene M12-Kabelsteckver- binder ist ausschließlich für den Anschluss an den Stel- lungsregler vorgesehen (die Stellungsregler (GEMÜ 1434, 1435 und 1436 sind nicht explosionsgeschützt und dür- fen ausschließlich außerhalb der explosionsgefährdeten Zone installiert werden). GEMÜ 4232 14 / 20 www.gemu-group.com... -
Seite 15: Potentialausgleich Sonderausführung Code X Und Z
GEFAHR 1. Passenden Kabelschuh (M4) und Kabel an gekennzeichne- Explosionsgefahr ten Erdungsanschluss anschließen ▶ Gefahr von schwersten Verletzungen 2. GEMÜ 4232 in anlagenseitigen Potentialausgleich einbin- oder Tod. den. Der Weggeber mit Sonderfunktion X ● Der maximal zulässige Widerstandsgrenzwert der Potential- darf nur in Verbindung mit konformen ausgleichsverbindung beträgt R ≤... -
Seite 16: Installationshinweis Sonderausführung Z (Verdrahtungshinweis Zum Nicht Funkenden Betrieb)
3. Rücksendeerklärung vollständig ausfüllen. Anwendungsbereich sind zu beachten. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. ● Weggeber 4232 mit Stellungsregler GEMÜ 1434, GEMÜ 1435 oder GEMÜ 1436 über geeignete (konforme) Sicher- heitsbarrieren anschließen. Der mitgelieferte Begrenzungs-Widerstand Rs muss in der braunen Schleiferleitung zwischen Sicherheitsbarriere und Weggeber angeschlossen werden. -
Seite 17: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)
GEMÜ Weggeber für Linearantriebe Projektnummer: 4232 Handelsbezeichnung: GEMÜ 4232 die folgenden grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllt: 1.3, 1.3.7, 1.5.1, 1.5.2, 1.5.16, 1.6.1, 2.2.1, 3.2.2, 3.3.4, 3.4, 3.4.3 Ferner wird erklärt, dass die speziellen technischen Unterlagen gemäß Anhang VII Teil B erstellt wurden. -
Seite 18: Eu-Konformitätserklärung Nach 2014/34/Eu (Atex)
D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Anforderungen der Richtlinie 2014/34/EU zur bestimmungsgemäßen Verwen- dung in explosionsgefährdeten Bereichen erfüllt. Benennung des Produktes: GEMÜ 4232 Sonderausführung Code X (4232000Z14..X) Explosionsschutzkennung: Gas: II 2G Ex ib IIB T4 Gb Staub: II 2D Ex ib IIIC T130 °C Db... -
Seite 19: Eu-Konformitätserklärung Nach 2014/34/Eu (Atex)
Produkt die Anforderungen der Richtlinie 2014/34/EU zur bestimmungsgemäßen Verwen- dung in explosionsgefährdeten Bereichen erfüllt. Benennung des Produktes: GEMÜ 4232 Sonderausführung Code Z (4232000Z14..Z) Explosionsschutzkennung: Gas: II 3G Ex ec nC IIC T4 Gc X Staub: II 3D Ex tc IIIC T80°C Dc X... - Seite 20 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88723744* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 05.2021 | 88723744 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
