Gemü LSF Betriebsanleitung
Verwandte Anleitungen für Gemü LSF
Inhaltszusammenfassung für Gemü LSF

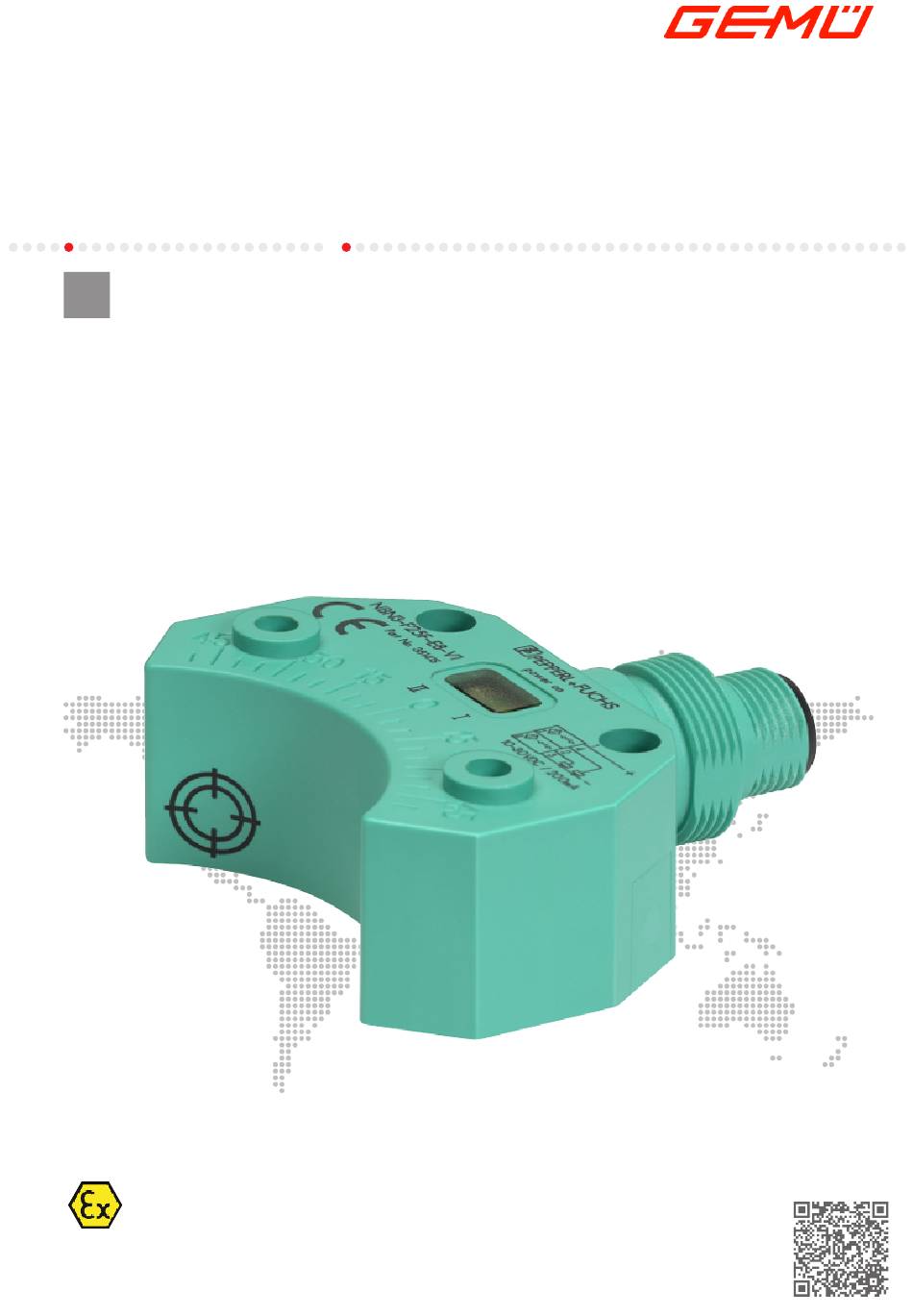

- Seite 1 GEMÜ LSF Induktiver Doppelsensor für Schwenkarmaturen Betriebsanleitung Weitere Informationen Webcode: GW-LSF...
- Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 14.10.2019 GEMÜ LSF 2 / 18 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
10 Elektrischer Anschluss ..........14 11 Fehlerbehebung ............15 12 Inspektion und Wartung ..........15 13 Demontage ..............15 14 Entsorgung ............... 15 15 Rücksendung ............16 16 Konformitätserklärung nach 2014/30/EU (EMV- Richtlinie) ..............17 3 / 18 www.gemu-group.com GEMÜ LSF... -
Seite 4: Allgemeines
▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. VORSICHT Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen mittlere bis leichte Verletzungen. HINWEIS Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen Sachschäden. GEMÜ LSF 4 / 18 www.gemu-group.com... - Seite 5 1 Allgemeines Folgende gefahrenspezifische Symbole können innerhalb eines Warnhinweises verwendet werden: Symbol Bedeutung Explosionsgefahr Quetschgefahr! Stromschlag durch gefährliche Spannung Explosionsgefahr! www.gemu-group.com 5 / 18 GEMÜ LSF...
-
Seite 6: Sicherheitshinweise
12. Das Produkt entsprechend der Leistungsdaten betreiben. 13. Das Produkt ordnungsgemäß instand halten. 14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Dokument beschrieben sind, nicht ohne vorherige Abstimmung mit dem Hersteller durchführen. Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nachfragen. GEMÜ LSF 6 / 18 www.gemu-group.com... -
Seite 7: Produktbeschreibung
Das Produkt ausschließlich entsprechend der in der Vertragsdokumentation und in diesem Dokument festgelegten Be- ● triebsbedingungen verwenden. Das Produkt GEMÜ LSF ist sowohl für die Verwendung von explosionsfreien als auch explosiven Atmosphären geeignet. Die zulässige Umgebungstemperatur liegt zwischen -25 °C und +100 °C je nach Schaltercode. Die Elektrischen Daten variieren je nach Schaltertyp. - Seite 8 Es sind folgende besondere Bedingungen einzuhalten: 1. Anschlusskabel und Steckverbinder sind vor Beschädigungen zu schützen. 2. Staubschichten > 5 mm sind zu entfernen. 3. Warnkennzeichnung „Gefahr durch elektrostatische Aufladungen“. 4. Warnkennzeichnung „Nicht unter Spannung trennen“. GEMÜ LSF 8 / 18 www.gemu-group.com...
-
Seite 9: Bestelldaten
3 Zubehör Zubehör 4 NAMUR-Größe (VDI/VDE) Lochabstand 80 X 30, Wellenhöhe 20 5 Funktion Auf/Zu 6 Feldbus ohne 7 Elektrischer Anschluss 1110 M12 Stecker, 4-polig 8 Zulassung ohne 9 / 18 9 / 18 www.gemu-group.com www.gemu-group.com GEMÜ LSF GEMÜ LSF... -
Seite 10: Technische Daten
10 bis 36 V DC Stromaufnahme: Schalter Code 206 Code 312 Code 316 ≥ 3 mA (unbedämpft) max. 200 mA max. 250 mA ≤ 1 mA (bedämpft) Verpolschutz: Elektrische Anschlussart: 1 x 4-poliger M12 Gerätestecker (A-kodiert) GEMÜ LSF 10 / 18 www.gemu-group.com... -
Seite 11: Abmessungen
Code 02: Lochabstand 80 X 30, Wellenhöhe 30 Code 03: Lochabstand 130 X 30, Wellenhöhe 30 Code 04: Lochabstand 130 X 30, Wellenhöhe 50 Code A2: Lochabstand 80 X 30, Distanzadapter 10 mm für F25 www.gemu-group.com 11 / 18 GEMÜ LSF... -
Seite 12: Herstellerangaben
1. Das Produkt staubgeschützt und trocken in der Originalverpackung lagern. 2. UV-Strahlung und direkte Sonneneinstrahlung vermeiden. 3. Maximale Lagertemperatur nicht überschreiten (siehe Kapitel „Technische Daten“). 4. Lösungsmittel, Chemikalien, Säuren, Kraftstoffe u. ä. nicht mit GEMÜ Produkten und deren Ersatzteilen in einem Raum lagern. GEMÜ LSF 12 / 18 www.gemu-group.com... -
Seite 13: Montage Und Installation
2. Deckelschrauben lösen und Gehäuse abnehmen. 3. Kabelabdeckung entfernen. 4. Geeignetes Kabel durch seitliche Kabelverschraubung führen und mit dem Klemmblock verdrahten. 5. Elektrischen Anschluss durchführen (siehe 'Elektrischer Anschluss', Seite 14). ð Der Anschlussplan ist auch im Gehäusedeckel des Moduls angebracht. www.gemu-group.com 13 / 18 GEMÜ LSF... -
Seite 14: Elektrischer Anschluss
10.2 Schalter 3-Draht, Schließer, PNP, Bestelloption Schalter, Code 312 AUF* * bei rechtsdrehenden Antrieben und in Ruhestellung geschlossener Klappenscheibe 10.3 Schalter 3-Draht, Schließer, PNP, Bestelloption Schalter, Code 316 AUF* * bei rechtsdrehenden Antrieben und in Ruhestellung geschlossener Klappenscheibe 14 / 18 GEMÜ LSF www.gemu-group.com... -
Seite 15: Fehlerbehebung
2. Elektrische Leitung(en) abschrauben. 3. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. 14 Entsorgung 1. Auf Restanhaftungen und Ausgasung von eindiffundierten Medien achten. 2. Alle Teile entsprechend der Entsorgungsvorschriften / Umweltschutzbedingungen entsorgen. 3. Elektronikbauteile getrennt entsorgen. www.gemu-group.com 15 / 18 GEMÜ LSF... -
Seite 16: Rücksendung
Rücksendung bearbeitet. Liegt dem Produkt keine Rücksendeerklärung bei, erfolgt keine Gutschrift bzw. keine Er- ledigung der Reparatur, sondern eine kostenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. GEMÜ LSF 16 / 18 www.gemu-group.com... -
Seite 17: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)
Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: Elektrischer Stellungsrückmelder GEMÜ LSF Angewandte Normen: – EN 60947-5-2:2007 + A1:2012 – EN 50581:2012... - Seite 18 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88618240* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 10.2019 | 88618240 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
