2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen, ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
• Gefährdung von Personen durch elektrische, mechanische
und chemische Einwirkungen.
• Gefährdung von Anlagen in der Umgebung.
• Versagen wichtiger Funktionen.
• Gefährdung der Umwelt durch Austreten gefährlicher Stoffe
bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
• Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung auftreten können.
• Die ortsbezogenen Sicherheitsbestimmungen, für deren Ein-
haltung (auch seitens des hinzugezogenen Montageperso-
nals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

3 Produktbeschreibung

3.1 Aufbau

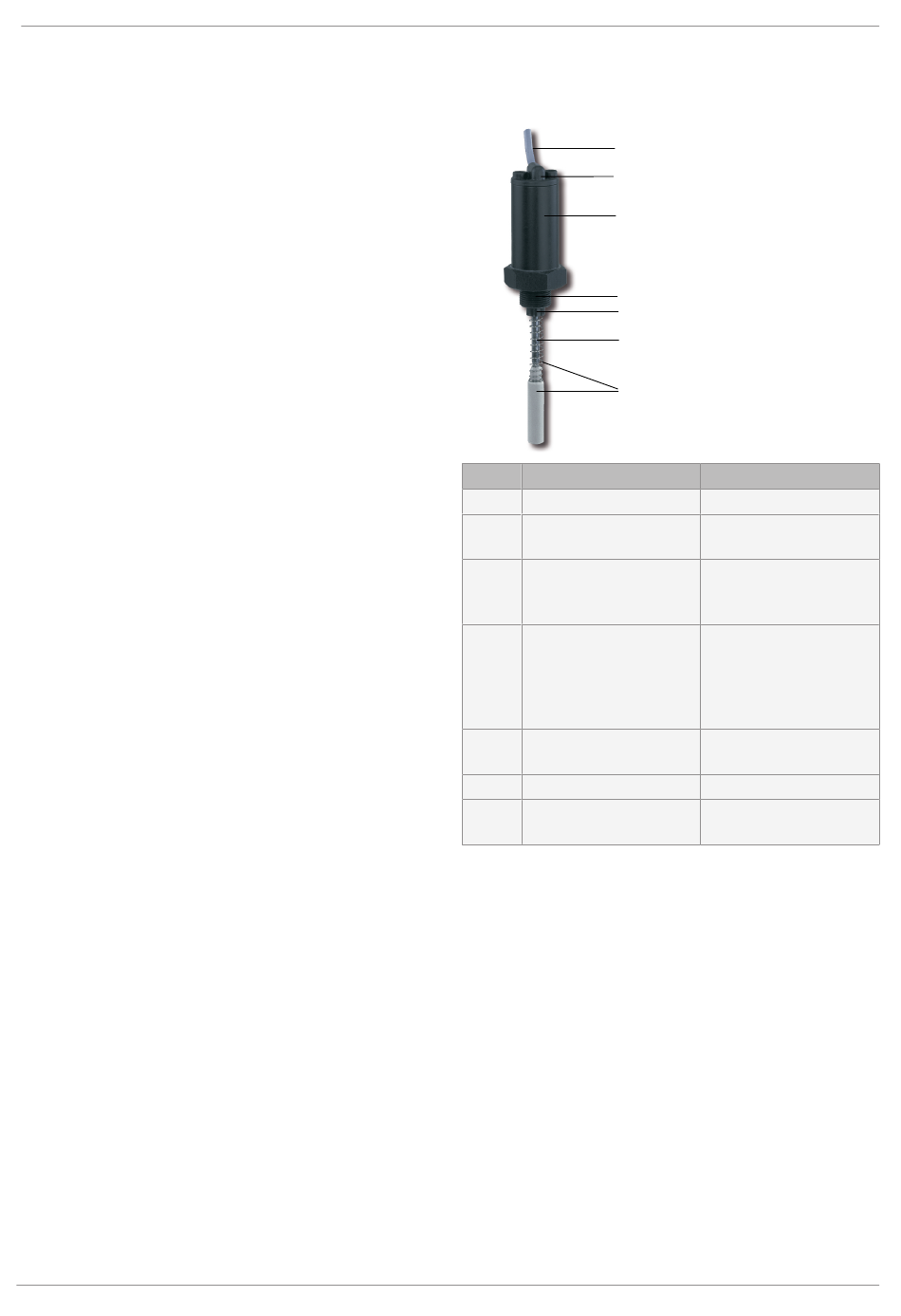

Pos. Benennung
1 Kabel
2 Deckel
3 Gehäuse
4 Gewindestück
5 Hülse mit innenliegen-
dem Lippenring
6 Spindel
7 Anbausatz

3.2 Beschreibung

Der Weggeber GEMÜ 4232 ist für den Anbau an Ventile mit Li-
nearantrieben vorgesehen und dient der Ermittlung der Ventil-
stellung. Er wird als Weggeber der intelligenten Stellungsreg-
ler GEMÜ 1434 µPos, GEMÜ 1435 ePos und GEMÜ 1436 cPos
verwendet, welche wahlweise mittels der offenen Aderenden
oder eines M12-Kabelsteckers angeschlossen werden können
(je nach Ausführung bzw. Auswahl des Reglers).

3.3 Funktion

GEMÜ 4232 ist ein Weggeber zur Positionsermittlung der Ven-
tilstellung von Sitz- und Membranventilen mit Linearantrieben.
Es handelt sich um ein Potentiometer mit einem passiven Wi-
derstandselement (Trägermaterial und Bahnbereiche aus leit-
fähigem Kunststoff) und einem passiven Schleifer.
Er dient als Positionsgeber der intelligenten Stellungsreglern
GEMÜ 1434, GEMÜ 1435 und GEMÜ 1436.
5 / 20
3 Produktbeschreibung
1
2
3
4
5
6
7
Werkstoffe
LIYY
je nach Ausführung PP
30% GF, PVDF oder PP
je nach Ausführung Alu-
minium eloxiert, PVDF
oder PP
je nach Ausführung Alu-
minium eloxiert (VA bei
explosionsgeschützten
Ausführungen), PVDF
oder PP
Hülse PP, Lippenring PUR
1.4104
Material je nach Ausfüh-
rung (ventilspezifisch)
GEMÜ 4232
