Der robbe Head-Lock Gyro ist besonders für kleinere und mittelgroße Elektro-Helis geeignet. Die Handhabung des Krei-
sels ist denkbar einfach, trotzdem sollten Sie sich anhand der folgenden Anleitung mit dem Gerät vertraut machen.
Der Kreisel kann wahlweise im Normal (Standard)- oder Head-Lock Mode betrieben werden und ist daher auch für kunst-
flugfähige Helis geeignet.

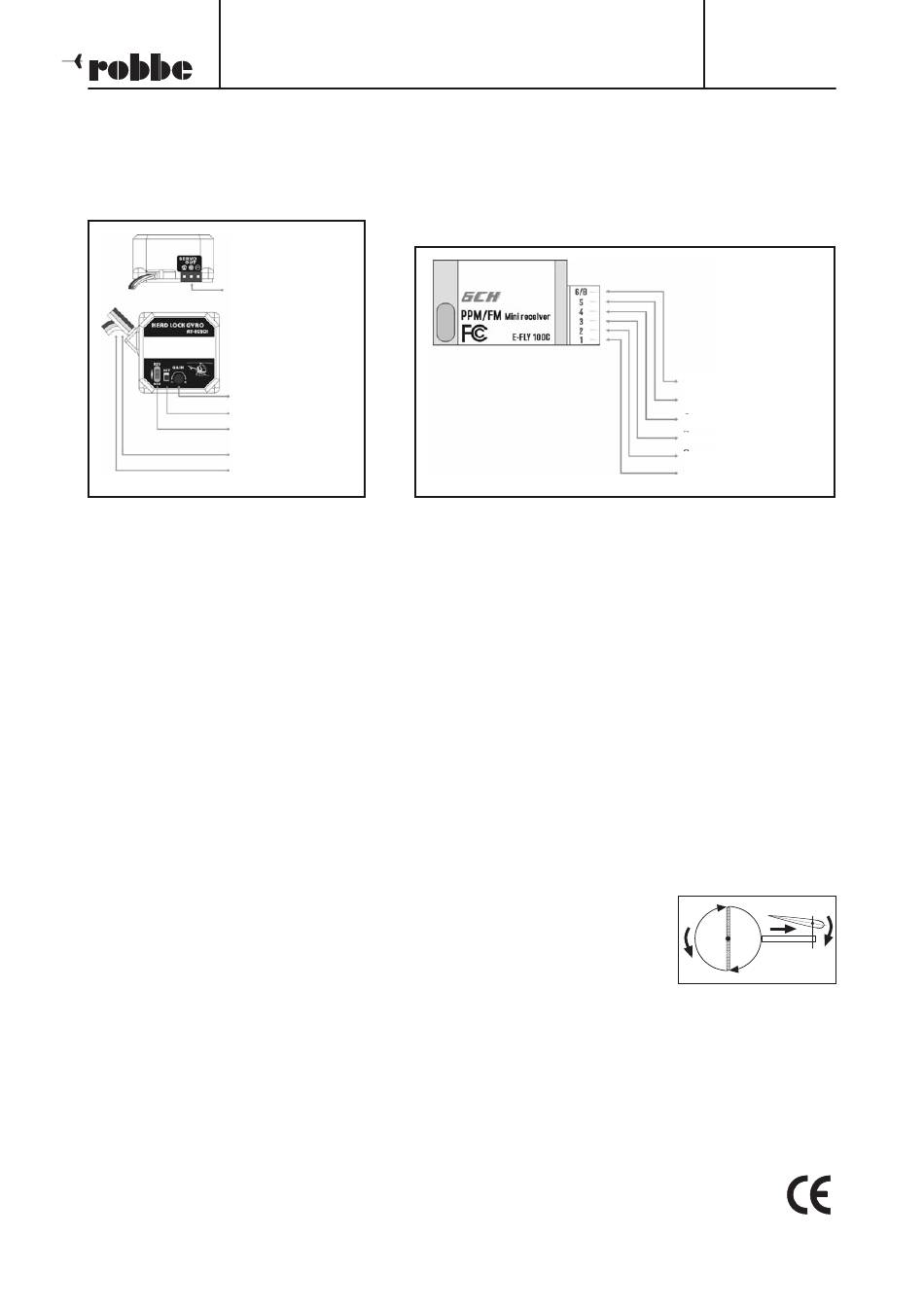

Anschlüsse und Bedienelemente am Kreisel
1
Servoanschluss,
Heckrotorservo
Regler für Empfindlichkeit
LED
Wirkrichtungsumkehr-
Schalter
Anschluss für Kanal 5, (CH5)
Anschluss für Kanal 4, (CH4)
Features
-
Normal- und Head-Lock Mode
-
Kompensation der Temperaturdrift
-
Einstellung der Kreisel-Empfindlichkeit
-
Wirkrichtungsumschaltung des Heckrotorservos
Einbauhinweise
-
Funktion der Fernsteuerung überprüfen, insbesondere die korrekten Servolaufrichtungen kontrollieren.
-
Kreisel möglichst im Schwerpunkt des Modells mit Doppelklebeband befestigen (Boden rechtwinklig zur Hauptrotor-
welle).
-
Kanäle 4 und 5 am Empfänger, das Heckrotorservo am Kreisel anschließen.
-
Sender einschalten, Knüppel und Trimmungen in Neutralstellung bringen.
-
Empfängerstromversorgung einschalten. Nach einer kurzen Selbsttestphase (Initialisierung) leuchtet die LED am Krei-
sel auf; das Gerät ist betriebsbereit. Während dieser Zeit das Modell nicht bewegen.
Einstell- und Betriebshinweise
-
Kanal 5 dient zum Umschalten zwischen demNormal und Head-Lock Mode. Der Kreisel befindet sich im Head-Lock
Mode, wenn das Heckrotorservo bei Bewegen des Modells am Boden nicht von selbst in die Neutrallage zurückkehrt.
-
Die Kreiselempfindlichkeit wird am Gain-Regler manuell justiert.
-
Wirkrichtungsumkehr: Im Sender den 'Normal-Modus' aktivieren. Heben Sie den Hub-
schrauber an und drehen Sie ihn ruckartig um die Hochachse nach links. Dabei muß der
Kreisel die Heckrotorblätter gemäß Skizze 3 ansteuern. Wirkt der Kreisel in die falsche Rich-
tung diesen am Wirkrichtungsumkehrschalter umpolen.
Die Kreiselempfindlichkeit
-
Die Kreiselempfindlichkeit ist werksseitig voreingestellt. Ist ein Feinjustieren erforderlich, wie folgt vorgehen:
-
Fliegen Sie Ihr Modell so schnell wie möglich vorwärts und lassen Sie den Heckrotorknüppel durch einen kleinen An-
stoß um die Neutrallage schnalzen. Beginnt das Hubschrauberheck sich weiter aufzuschwingen, ist die Kreiselemp-
findlichkeit zu hoch.
-
Den Gain-Regler am Kreisel nach links drehen. Fängt sich das Heck ohne Aufschwingtendenz kann die Empfindlich-
keit durch Drehen des Reglers nach rechts erhöht werden. Das Optimum ist erreicht, wenn das Heck bei diesem Test
kurz vor dem Schwingungseinsatz steht.
-
Veränderungen immer nur in kleinen Schritten vornehmen.
robbe Modellsport GmbH & Co. KG
Technische Änderungen vorbehalten
Bedienungsanleitung
Kreisel Spirit Fun
Kanalbelegung / Anschlüsse am Empfänger
Hubschraubermodell Spirit Fun
2
Technische Daten
Betriebsspannung:
Stromaufnahme:
Gewicht:
Abmessungen:
No. 1003006
6 Pitch, Akkuanschluss
5 Umschaltung Normal-
Head-Lock
4 Heckrotor
3 Gas/Motordrossel
2 Nick
1 Roll
4 - 6 V
ca. 40mA
17 g
31 x 31 x 23 mm
3
