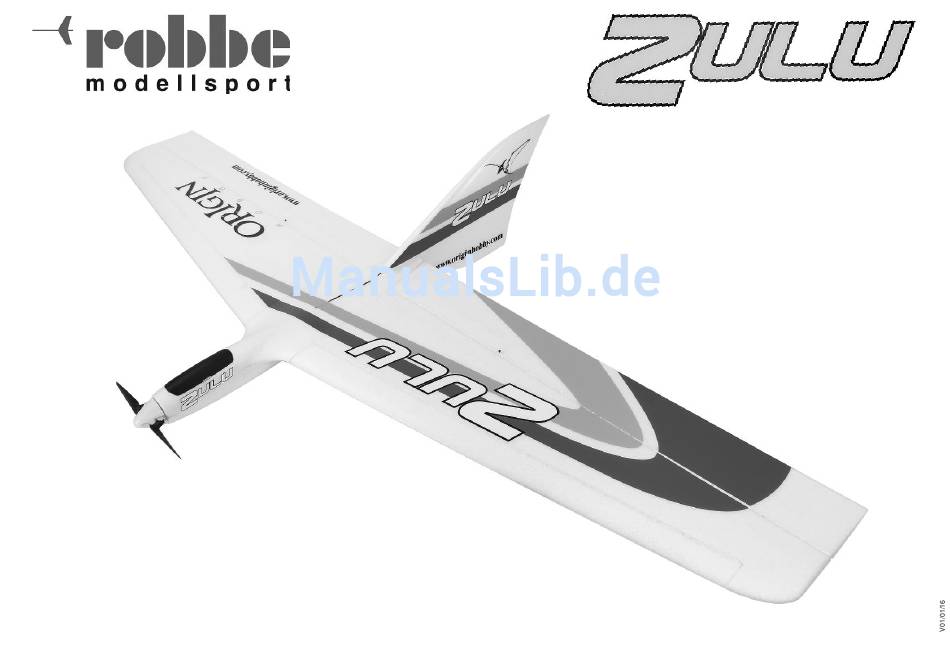

ZULU ARF
Montage- und Bedienungsan lei tung
No. OH3005

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ROBBE ZULU ARF OH3005

Inhaltszusammenfassung für ROBBE ZULU ARF OH3005

  • Seite 1 ZULU ARF Montage- und Bedienungsan lei tung No. OH3005...

  • Seite 2: Inhaltsverzeichnis

    Leitwerks- und Tragflächenmontage Empfohlenes Zubehör Leitwerks- und Tragflächenmontage Computer-Fernsteueranlage ab 4 Kanälen mit Empfänger und Deltamischer Leitwerks- und Tragflächenmontage No. 6607NXE LiPo-Akku robbe NXE-Power EVO 3s1300/30C RC-Ausbau Geeignetes Ladegerät RC-Ausbau Schematische Darstellung fur korrekte Steuerrudereinstellung Benötigte Werkzeuge, Hilfsmittel und Materialien: Schwerpunkt und Ruderausschläge...

  • Seite 3: Erläuterung Der Fachbegriffe

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Erläuterung der Fachbegriffe Motordrehzahl („Gas“) Hiermit wird die Drehzahl des Antriebsmotors gesteuert. Knüppel unten = Motor aus Knüppel oben = höchste Drehzahl Seitenruder Hiermit wird die Fluglage des Modells um die Hochachse gesteuert. Knüppel links = Modell fliegt nach links Längsachse (Seitenruder bewegt sich nach links)

  • Seite 4: Gewährleistung

    - Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. - Die Geräte wurden gemäß der Bedienungsanleitung betrieben. - Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet. - Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Überlastungen und mechanische Beschädigungen liegen nicht vor. - Fügen Sie sachdienliche Hinweise zur Auffindung des Fehlers oder des Defektes bei.

  • Seite 5: Sicherheitshinweise

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Sicherheitshinweise Lesen Sie vor dem Betrieb Ihres Modells unbedingt die Sicherheitshinweise genau durch. teile eingesetzt werden. Halten Sie sich stets an die in den Anleitungen empfohlenen Vorgehensweisen und Einstel- An den Fernsteueranlagen dürfen keinerlei Veränderungen vorgenommen werden, die nicht in der lungen.

  • Seite 6: Allgemeine Sicherheitshinweise Für Lipo-Akkus

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Allgemeine Sicherheitshinweise für LiPo-Akkus HAFTUNGSAUSSCHLUSS Da AvioTiger Germany den Umgang mit den Akkus nicht überwachen kann, wird jegliche Haftung und Gewährleistung bei falscher Ladung / Entladung bzw. Behandlung ausdrücklich aus- geschlossen. Lassen Sie den Akku unbedingt völlig(!) abkühlen, bevor Sie ihn erneut laden!!! Lassen Sie den Ladevorgang NIEMALS unbeaufsichtigt! Legen Sie den Akku NIEMALS auf einen brennbaren Untergrund!!! Hinweis: Wir empfehlen für den Betrieb von Flugmodellen die gezeigte Position der Senderantenne!
  • Seite 7 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Lieferumfang ZULU ARF - Fast fertig montiertes Flugmodell - Rumpf, Tragfläche und Leitwerk in geschäumter Bauweise - 2 vormontiere 14g Metallgetriebeservos für Steuerflächen, - Vormontierter Brushless-Regler 20A 2-3s made by Hobbywing - Vormontierter Brushless-Motor 28x30mm 950KV - CFK-Steckungsrohr für Tragflächen - Kleinteile für Montage...

  • Seite 8: Leitwerks- Und Tragflächenmontage

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Montage ZULU ARF 1. Leitwerks- und Tragflächenmontage Abbildung 1: Abbildung 2: Abbildung 3: Die Aufnahme des Leitwerks an allen 3 Seiten mit geeigne- Das Seitenleitwerk, wie gezeigt, auf den Rumpf aufstecken Die Abbildung zeigt das fertig montierte Seitenleitwerk. Es tem Klebstoff (z.B.
  • Seite 9 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Montage ZULU ARF 1. Leitwerks- und Tragflächenmontage Linke Tragfläche Abbildung 7: Abbildung 8: Abbildung 9: Das Servokabel in die Öffnung am Rumpf einstecken. Tragflächenhälfte vorsichtig weiter auf das CFK-Flächen- Tragflächenhälfte durch anziehen der Arretierungsschraube verbindungsrohr aufschieben.

  • Seite 10: Leitwerks- Und Tragflächenmontage

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Montage ZULU ARF 1. Leitwerks- und Tragflächenmontage Abbildung 13: Abbildung 14: Abbildung 15: Tragflächenhälfte vorsichtig weiter auf das CFK-Flächen- Beide Tragflächenhälften jetzt komplett zusammenschieben. Arretierungsschraube auf der Unterseite der zweiten Tragflä- verbindungsrohr aufschieben. Es muss darauf geachtete Die Abbildung zeigt die fertig zusammen geschobenen Trag- chenhälfte festziehen.
  • Seite 11 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Montage ZULU ARF 2. Öffnen der Kabinenhaube und RC-Ausbau Abbildung 1: Abbildung 2: Abbildung 3: Zum Abnehmen der Kabinenhaube mit den Fingern zwi- Anschließend vorne unter die Kabinenhaube greifen und Die Abbildung zeig den offenne Rumpf mit Regler und An- schen die Magnete der der Kabeinenhaube und am Rumpf nach oben abziehen.
  • Seite 12 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Montage ZULU ARF 2. Öffnen der Kabinenhaube und RC-Ausbau Abbildung 7: Abbildung 8: Abbildung 9: Abbildung zeigt die Position des Flugakkus. Die Position Abbildung zeigt den fertigen RC-Einbau. Lasche der Kabinenhaube am hinteren Ende der Rumpföff- kann je nach verwendetem Akku variieren, Schwerpunkt auf Alle Kabel und die Antennen des Empfängers so im Rump- nung einsetzen und im vorderen Bereich nach unten drü-...

  • Seite 13: Schematische Darstellung Fur Korrekte Steuerrudereinstellung

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Schematische Darstellung für korrekte Steuerrudereinstellung. 1. Das Leitwerk – Justierung der Anlenkgestänge Abbildungen 6 und 7: Abbildung 8: Servos auf neutral stellen. Die Ruder müssen nun ebenfalls exakt neutral stehen. Die Schrauben der Gabelköpfe nur mäßig festziehen, damit Gegebenenfalls die Gabelköpfe solange verdrehen, bis die korrekte Länge am Gestänge erreicht ist.

  • Seite 14: Schwerpunkt Und Ruderausschläge

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Schwerpunkt und Ruderausschläge 1. Der Schwerpunkt (C.G. = Center of Gravity) 2. Die Ruderausschläge - Der Schwerpunkt C.G. befindet sich im Abstand von 90-100mm von der Flächenvorderkannte - Das Modell ist sehr wendig. aus gemessen.
  • Seite 15 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Flugvorbereitungen Richtige Vorgehensweise vor dem Start Vor jedem Flug eine Funktionskontrolle des Modells durchführen. Sicherstellen das der Flugakku und der Sender geladen sind. Darauf achten, dass alle Ruder in die richtige Richtung laufen und korrekt mit den Einen Tag mit absoluter Windsille bzw.

  • Seite 16: Die Ersten Flüge, Einfliegen

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Die ersten Flüge, Einfliegen Trimmen Das Modell muss so eingetrimmt sein, dass es eine stabile Fluglage einnimmt. Gege- Immer hinter bzw. rechtwinklig zum Modell stehen, um falsche Steuerkommandos zu benen falls wird über die Trimmtaster der Fernsteueranlage leicht nachgetrimmt. Die vermeiden.
  • Seite 17 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 Ersatzteile ZULU ARF Art.-Nr. Bezeichnung OH300503 Tragfläche (ohne Servos) Zulu OH300504 Rumpf (ohne Servos und Kabinenhaube) Zulu OH300505 Kabinenhaube Zulu OH300506 Seitenleitwerk Zulu OH300507 Anlenkgestänge-Set Zulu OH300508 Servo 14g Metallgetriebe Originhobby Zulu OH300510 Dekorbogen Zulu OH300512 Brushless-Motor Aussenläufer 2830 950KV Zulu...
  • Seite 18 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 1. Technische Daten Skywalker-Regler: Dauerstrom Spitzenstrom BEC-Modus BEC-Ausgang Zellenzahl Gewicht Abmessung mm Skywalker (max. 10 Sek.) LiPo NiMH Linear 5V/0.8A 5.5g 32x12x4,5 -12A Linear 5V/1A 2-3S 38x18x6 -12AE Linear 5V/2A 2-3S 38x18x7 -20A Linear 5V/2A 2-3S...

  • Seite 19: Verwendung Des Flugreglers

    Montage- und Bedienungsanleitung ZULU ARF No. OH3005 3. Verwendung des Flugreglers 4. Fehlerbehebung WICHTIG! Aufgrund unterschiedlicher Gaswege bei verschie- denen Fernsteuerungen kalibrieren Sie bitte den Gasweg vor Fehler Mögliche Ursache Lösung dem Erstflug! Nach dem Einschalten arbeitet der Mo- Die Verbindung zwischen Regler und Überprüfen Sie die Verbindung.
  • Seite 20 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 5. Programmieren des Reglers mit dem Sender (4 Schritte) Hinweis: Bitte beachten Sie das die Gaskurve auf 0%, der Gashebel auf Neutralposition und Auschlag auf 100% steht. 1. Programmiermodus starten 2. Programmpunkt wählen 3.
  • Seite 21 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 NOTIZEN...
  • Seite 22 Montage- und Bedienungsanleitung ZULU ARF No. OH3005 AvioTiger Germany GmbH Theresienhöhe 28 - 80339 München Telefon 089 / 215 466 470 · Fax: 089 / 215 466 479 · info@aviotiger-germany.de · www.aviotiger-germany.de Geschäftsführer: Thomas Mock · Sitz der Gesellschaft: München · Handelsregister: Amtsgericht München. HRB 219622 Rücksendungen erfolgen, nach vorheriger Anmeldung, ausschließlich frei an RC-Service Eberhardt.
